Produkt InstalSystem 5
Typ artykułu LEKCJA PROJEKTOWANIA
Ostatnia aktualizacja 2023-06-03


Zakres lekcji

Artykuł prezentuje sposób projektowania instalacji grzewczej z wykorzystaniem grzejników konwekcyjnych w zakresie od źródła do odbiorników, wraz z pełną regulacją i równoważeniem.

Potrzebne moduły i konfiguracja programów

  • Pakiet InstalSystem 5 zawierający moduł:
    • Dobór grzejników
    • Systemy grzewcze

Filmy powiązane z tematyką artykułu



Wskazane filmy poruszają tematykę omawianą w tym artykule, nie stanowią natomiast nagrania przebiegu lekcji.

Plik projektu

Plik projektu wykorzystywany w tej lekcji: Ogrzewanie z grzejnikami konwekcyjnymi w budynku mieszkalnym (przykład do lekcji).

Stan początkowy

Projekt zawiera strukturę budynku (kondygnacje, pomieszczenia). Zostały określone wartości projektowego obciążenia cieplnego pomieszczeń dla ogrzewania.

Kroki do wykonania

Otwarcie pliku ze stanem początkowym

  1. Uruchomić InstalSystem 5.
  2. Otworzyc plik projektu. Więcej informacji na ten temat: Project and application management.

Wczytanie katalogów i ustawienie domyślnych danych dla projektu

Uzupełnić dane domyślne w oknie Dane ogólne:

  1. Zakres projektu - wybrać zakres projektu: Instalacje grzewcze.
    1. Zakres projektu.

  2. Katalogi produktów – wybierz i przenieś katalogi do Katalogi w projekcie: table. Wyszukiwanie można uspranić używając filtów. Więcej informacji na ten temat: Użycie katalogów i danych katalogowych w projekcie.
  3. Zarządzanie kondygnacjami – zweryfikować i uzupełnić podstawowe parametry dla każdej kondygnacji:
    • Odległość parapetu od podłogi (Hp),
    • Domyślna odległość działek (poza zasilającymi panele sufitowe) od podłogi określonej w danych kondygnacji: Z - zasilanie, P - powrót (ΔHdz,Zi ΔHdz, P).
      2. Zarządzanie kondygnacjami.

  4. Instalacje cieplne/Źródła – zweryfikować domyślne parametry dla źródła ciepła.
  5. Instalacje cieplne/Instalacja rozprowadzająca/Typy i dane domyślne – uzupełnić domyślnie typy:
    • Domyślne typy rur i izolacji,
    • Domyślne typy zaworów,
    • Domyślne typy armatury i rozdzielaczy,
    • Zweryfikować Opcje regulacji hydraulicznej.
      3. Instalacja rozprowadzająca/Typy i dane domyślne

  6. Instalacje cieplne/Instalacja rozprowadzająca/Opcje doboru rur i izolacji – zweryfikować parametry doboru rur i izolacji.
  7. Instalacje cieplne/Grzejniki/Grzejniki/Armatura grzejnikowa - typy i dane domyślne – uzupełnić domyślne typy:
    • Domyślny typ grzejnika,
    • Domyślny typ grzejnika łazienkowego,
    • Domyślny sys. podłączeń grzejnika,
    • Domyślny sys. podłączeń grzejnika łazienkowego,
    • Zawór na gał. zasilającej,
    • Zawór na gał. powrotnej,
    • Domyślny typ grzejnika zas. z prawej,
    • Domyślny sys. podłączeń grzejnika (zas. z prawej/ z lewej/ ze środka),
    • Domyślna armatura grz. dolnozasilanego - zwrócić uwagę na właściwe zastosowanie: do instalacji dwururowej,
    • Domyślny zestaw grzejnikowy - zwrócić uwagę na właściwe zastosowanie: do instalacji dwururowej,
    • ,
    • Zweryfikować Ustawienia wspólne.
      4. Grzejniki/Armatura grzejnikowa - typy i dane domyślne

  8. . Instalacje cieplne/Grzejniki/Opcje doboru grzejników – zweryfikować i uzupełnić podstawowe parametry dla grzejników na zakłądkach Łazienkowe i Pozostałe:
    • Domyślne ograniczenia wymiarów grzejnika (Domyślna metoda doboru),
    • Opcje doboru grzejników - zwrócić szczególną uwagę na funkcję Koryguj przepływy; jeżeli jest włączona, przepływ w grzejnikach będzie wyznaczany tak, aby uzyskać 100% wartości Moc wymagana ogrzewania w każdym pomieszczeniu. Jeśli ta funkcja jest nieaktywna, obliczenia będą oparte na zapewnieniu Domyślnej różnicy temperatur czynnika grzewczego (Δθz,H - Grzejniki). W takim przypadku uzyskane pokrycie wartości Moc wymagana ogrzewania może nie być równe 100%.
    • Dodatki do wielkości grzejnika,
    • Odległość od podłogi i Odległość od ściany.
      5. Opcje doboru grzejników.

Edycja instalacji - grzejniki konwekcyjne

Wstawianie grzejników konwekcyjnych i ich edycja graficzna

Operacje wstawiania i edycji graficznej przeprowadzać z wykorzystaniem trybów pracy AUTO, funkcji Odwróć w poziomie, Zaznacz wiele elementów.

  1. Wybrać zakres edycji Konwekcyjne.
  2. Wstawić grupowo grzejniki pod okna/do wnęk. Operacja ta wymaga wcześniejszego utworzenia struktury budynku wraz z oknami/wnękami.
    Więcej informacji na ten temat: Przygotowanie struktury budynku
  3. Wstawić ręcznie grzejniki w pozostałych lokalizacjach



Zmiana wyboru w polach: Typ, Typ podłączenia i kierunek podłączenia grzejnika

  1. Jeśli to konieczne, zmień domyślnie ustawione dane w polach tabeli danych grzejników: Typ, Typ podłączenia oraz kierunek podłączenia, zależnie od położenia względem elementu Pion i zamierzonego prowadzenia rur. Korzystaj z zaznaczania i edycji wielu elementów jednocześnie.
    Więcej informacji na ten temat: Zaznaczanie i edycja wielu elementów jednocześnie

  2. Określ pozycję w polu Zakotwiczenie - punktu grzejnika, który zawsze pozostaje w tym samym miejscu podczas zmiany wymiarów grzejnika

  3. Jeśli zmieniasz Typ wybranego grzejnika na Konwektory kanałowe, wartość w polu Odległość od podłogi (z danych kondygn.) powinna być ujemna.
    6. Trench convectors.

  4. Jeśli to konieczne, zmień Typ, Typ podłączenia i inne ustwaienia grzejników łazienkowych.

Wstawianie i edycja graficzna pozostałych elementów instalacji

  1. Wstaw na rysunku elementy: Źródło i Pion.
    7. Źródło i Pion.

    Więcej informacji na ten temat: Łączenie kondygnacji z użyciem elementu "Pion".
  2. Połącz Źródło i Pion używając pary działek Zasilanie i Powrót z wskazanym w Tabeli danych odstępem. Wstaw odpowiednie zawory oraz armaturę.
    8. Połączenie elementów Źródło i Pion.

Podłączanie grzejników konwekcyjnych do instalacji ogrzewania

Podłączanie grzejników konwekcyjnych do instalacji ogrzewania może być wykonane na dwa sposoby:

  1. Podłączanie każdej gałązki do elementu Pion.
  2. Podłączenie do elementu Pion poprzez Rozdzielacze.
    Więcej informacji na ten temat: Rozdzielacze, zestawy i akcesoria rozdzielaczowe

Armatura

  1. Wstaw Zawór na powrocie i zasilaniu niezintegrowanych grzejników i konwektorów. Wybrany kształt zaworu (prosty/kątowy) ma wpływ na poprawne podłączenia grzejnika.

  2. Wstaw odpowiedni element Armatura grzejnikowa w punktach podłączenia grzejnika.

Weryfikacja poprawności instalacji

  1. Zweryfikuj poprawność połączeń za pomocą funkcji Sprawdź połączenia (skrót klawiaturowy: Shift + F2).
  2. Zweryfikuj poprawność przeprowadzenia instalacji w oknie Widok 3D.

Więcej informacji na ten temat: Wprowadzenie do pracy z pakietem InstalSystem 5

Kopiowanie powtarzalnego fragmentu instalacji na kolejną kondtygnację

  • Jeżeli ukad pomieszczeń jest identyczny na kilku kondygnacjach, skopiuj powtarzalną część instalacji na kondygnację powyżej używając funkcji Utwórz kopię zaznaczonych elementów na kondygnacji powyżej. Zauważ, że elementy Pion są automatycznie wydłużane na kolejne kondygnacje.

Równoważenie hydrauliczne instalacji

  • W razie potrzeby należy wykonać równoważenie hydrauliczne instalacji za pomocą Zaworów równoważącychoraz elementu Regulator Δp. Należy pamiętać, że Regulator Δp jest domyślnie wstawiany ze sparowanym Zaworem partnerem.

Edycja instalacji - uzupełnienie rysunków o instalację rozprowadzenia czynnika roboczego w systemie dwururowym

Źródło

  1. Wstawić element Źródło.

Rozprowadzenie instalacji

  1. Rozprowadzić instalację rozpoczynając od elementu Źródło do poszczególnych części budynku obejmujących wszystkie grzejniki nie łącząc ich. Rozrysować instalację za pomocą elementów: Para działek z odpowiednim odstępem pomiędzy nimi, wykorzystując tryb pracy w programie: AUTO i ORTO.

Łączenie grzejników z instalacją

  1. Połączyć grzejniki z instalacją rozprowadzającą wykorzystując funkcję Automatycznie podłącz odbiorniki i narzędzia do grupowego zaznaczania elementów, a w razie potrzeby, za pomocą elementów Para działek wykorzystując tryb pracy w programie: AUTO i ORTO.

Armatura

  1. Wstawić elementy Zawór na gałązki zasilające i powrotne grzejników niezintegrowanych. Zwrócić uwagę czy zawory na gałązkach są przyklejone do grzejników oraz na kształt zaworów (prosty/kątowy). Kształt zaworów ma wpływ na prawidłowy dobór podłączeń odbiornikowych.
  2. Skorygować orientację głowic zaworów tam, gdzie orientacja domyślna jest nieprawidłowa.

Weryfikacja poprawności struktury instalacji

  1. Zweryfikować poprawność struktury instalacji korzystając z funkcji Sprawdź połączenia (Skrót: Shift + F2).

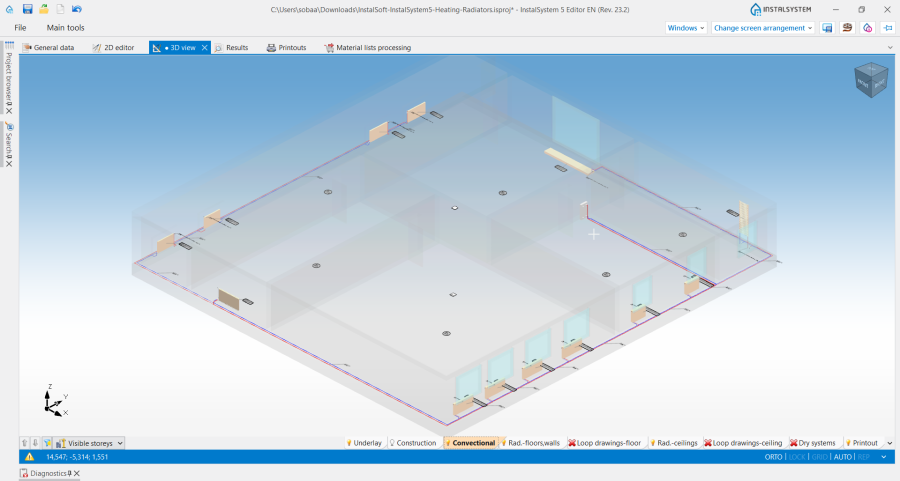

  2. Zweryfikować poprawność struktury instalacji i wykryć kolizje korzystając z Widok 3D.
    4. Widok 3D


Więcej informacji na ten temat: Weryfikacja poprawności struktury instalacji

Edycja danych elementów instalacji

Grzejniki

  1. Skorygować udział odbiornika w pokrywaniu obciążenia cieplnego pomieszczenia przez grzejniki, (Udział [%]).
  2. Zadeklarować dodatki do wymiarów grzejnika, inne niż ustawione domyślnie.
  3. Zmienić metodę doboru grzejników lub domyślne ograniczenia ze względu na: Wysokość, Długość lub Głębokość odbiornika - szczególną uwagę zwrócić na odbiorniki nieznajdujące się we wnękach (np. grzejniki łazienkowe).
  4. Zmienić typ grzejnika dla innych niż ustawione domyślnie. W razie potrzeby wybrać konkretny wariant grzejnika z katalogu.
  5. Określić Zakotwiczenie - punkt, względem którego będzie się zmieniała Długość grzejnika , a sam punkt nie zmieni położenia na rzucie.

Armatura

  1. Zweryfikować dane zaworów/armatury wstawionej na grzejnikach oraz na instalacji.


Edycja udziału w pokryciu zapotrzebowania na ciepło dla pomieszczenia

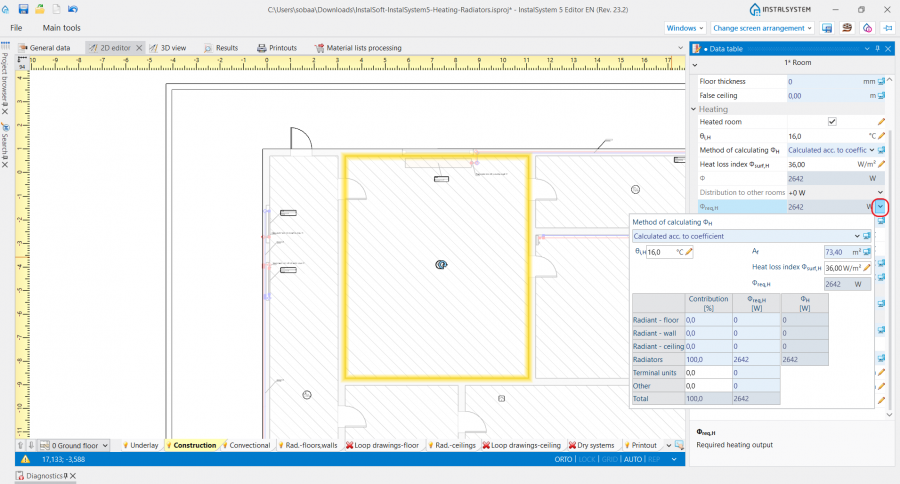

Dla pomieszczenia jest dostępny edytor pozwalający na deklarację procentowego udziału poszczególnych źródeł ciepła w pokryciu zapotrzebowania na ciepło. Moc uzyskana z innych źródeł niż instalacja grzejnikowa lub płaszczyznowa (np. kominek, grzejnik elektryczny itp.) nie jest obliczana przez program, ale uwzględnić można szacowany udział tych źródeł w pokryciu zapotrzebowania na ciepło pomieszczenia.

W edytorze można również zadeklarować sposób wyznaczania wymaganej mocy dla pomieszczenia, oraz uzupełnić niezbędne dla wybranej metody dane.

5. Edytor udziałów w pokryciu zapotrzebowania


Obliczenia i diagnostyka

  1. Wywołać obliczenia pełne za pomocą ikony kalkulatora znajdującej się w sekcji Obliczenia na pasku narzędzi.
  2. Zweryfikować wyniki obliczeń ze szczególnym uwzględnieniem:
    • stopnia pokrycia zapotrzebowania na ciepło pomieszczeń,

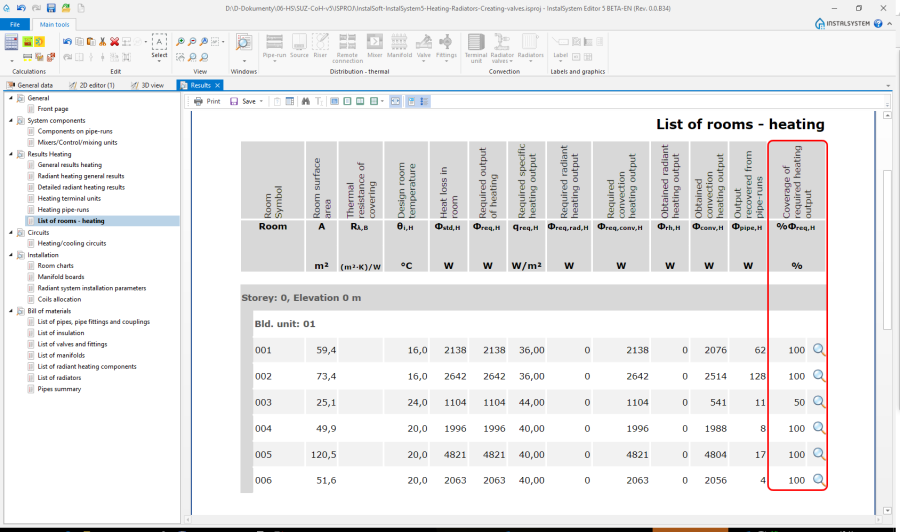

      6. Lista pomieszczeń - ogrzewanie

    • wielkości dobranych grzejników,

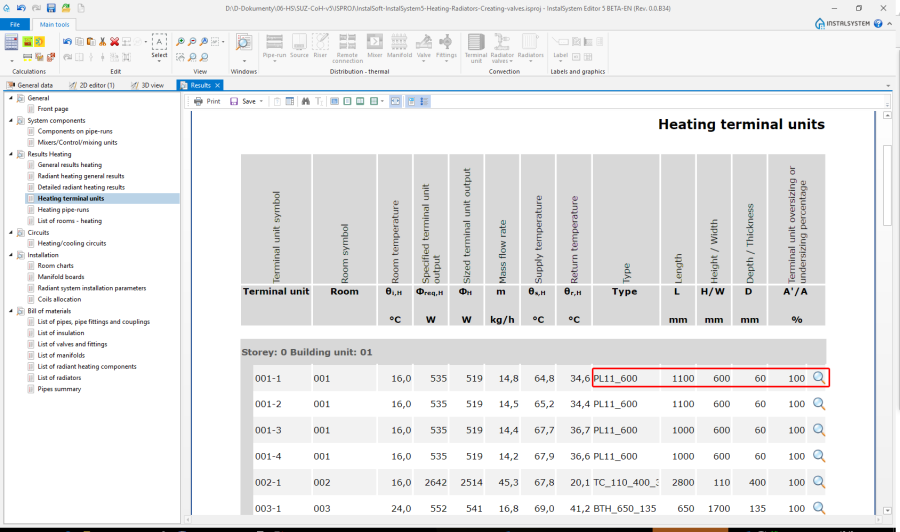

      7. Odbiorniki ogrzewanie

    • doboru podłączeń grzejników,
    • komunikatów o niezrównoważeniu hydraulicznym obiegów.

Więcej informacji na ten temat: Obliczenia i diagnostyka.


Wygenerowanie rozwinięć

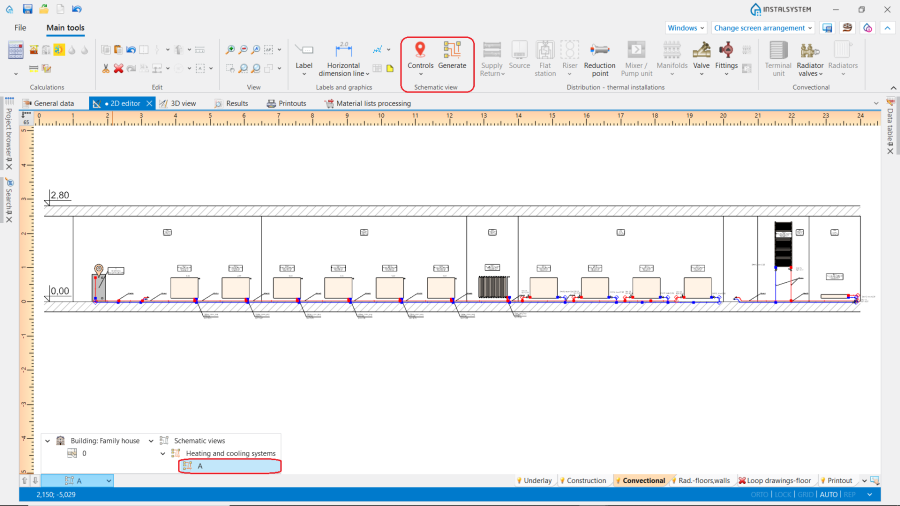

Rozwinięcie zostanie wygenerowane automatycznie. Więcej informacji na ten temat: Automatyczne generowanie rozwinięć instalacji.

8. Rozwinięcie ­ .


Przygotowanie rysunków do wydruku/eksportu

Zaznaczyć/odznaczyć opcję Pokazuj zaczepy grzejników w zakładce Opcje rysowania.
Więcej informacji na ten temat: Przygotowanie rysunków do eksportu/wydruku
