Konfiguracja wyglądu elementów

Produkt	InstalSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	2022-12-01

Opis

Funkcjonalności zawarte w sekcji Konfiguracja wyglądu elementów i opisów umożliwiają konfigurację wyglądu elementów (np. w zakresie wyboru koloru lub skali) oraz niektórych parametrów edycji indywidualnie dla każdego projektu. Pozwala to na lepsze dostosowanie wyglądu rysunków i sposobu pracy do indywidualnych wymagań realizowanego projektu.

Lokalizacja w programie

Dostęp do funkcjonalności w oknie Dane ogólne , zakładka Konfiguracja wyglądu elementów i opisów.

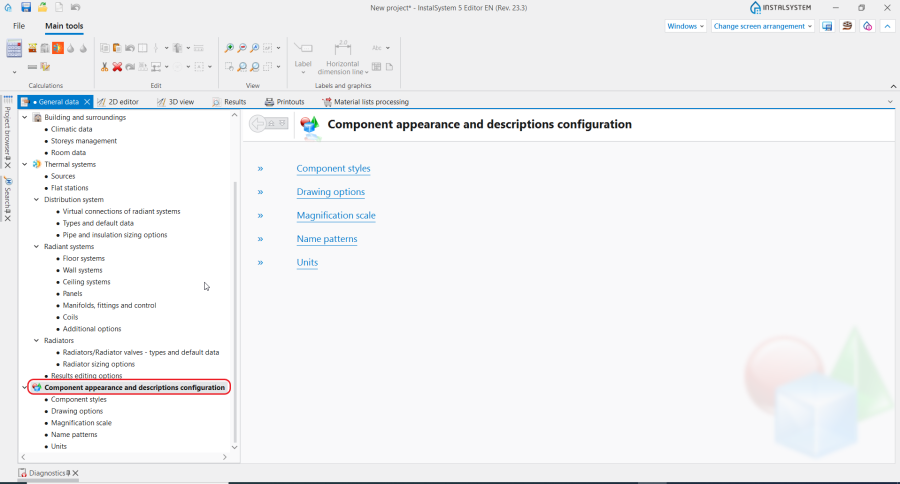

1. Konfiguracja wyglądu elementów i opisów

Przykład użycia

Zakładka Style elementów

W zakładce Style elementów dostępna jest lista elementów możliwych do wstawienia w edytorze graficznym programu, pozwalająca na wybór elementu do edycji wyglądu w Edytor 2D oraz w Widok 3D. Dla większości elementów wyświetlane są dwa okna – w jednym definiowane są style elementu, w drugim style etykiet tego elementu. Jednak nie wszystkie elementy mają możliwość edycji stylu lub wstawienia etykiety.

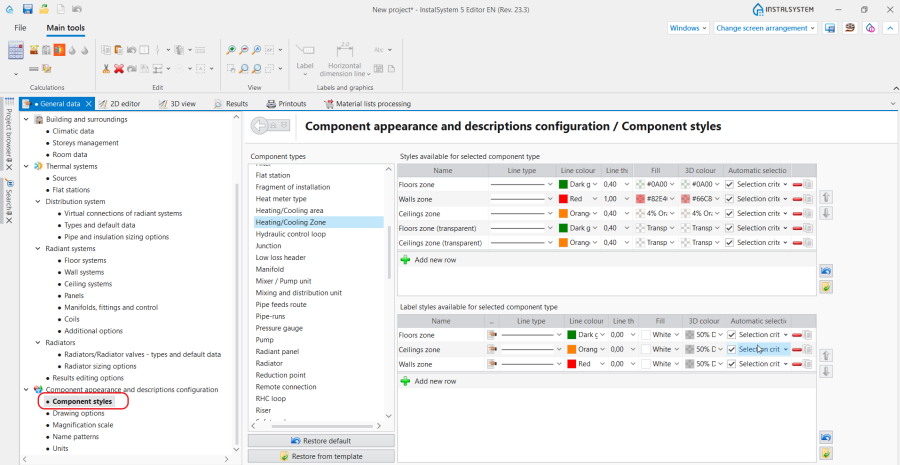

2. Style elementów

W ramach istniejących styli można:

• modyfikować:
  • typ, kolor i grubość linii,
  • kolor i przezroczystość wypełnienia,
  • Kolor 3D i przezroczystość 3D;

• zmieniać nazwę;
• tworzyć nowe style elementów;
• kopiować;
• usuwać;
• przesuwać w liście styli;
• Przywróć domyślne ustawienia z programu:
  • globalnie dla wszystkich elementów lub wybranego elementu,
  • osobno dla wyglądu elementu i osobno dla wyglądu etykiety;

• zapisać skonfigurowane style jako plik szablonu Więcej informacji na ten temat: Pliki szablonów;

• wczytać domyślne ustawienia z szablonu:
  • globalnie - etykiety i style dla wszystkich elementów,
  • dla wybranego elementu osobno dla wyglądu elementu i osobno dla etykiety.

Edycja etykiet

Dla etykiet, prócz podstawowych możliwości modyfikacji stylu, dostępne jest okno: Edycja etykiety umożliwiające:

• formatowanie kształtu etykiety;
• określenie domyślnego położenia;
• formatowanie tekstu;
• wyświetlenie/ukrycie linii łączącej etykietę z elementem wraz z konfiguracją jej stylu.

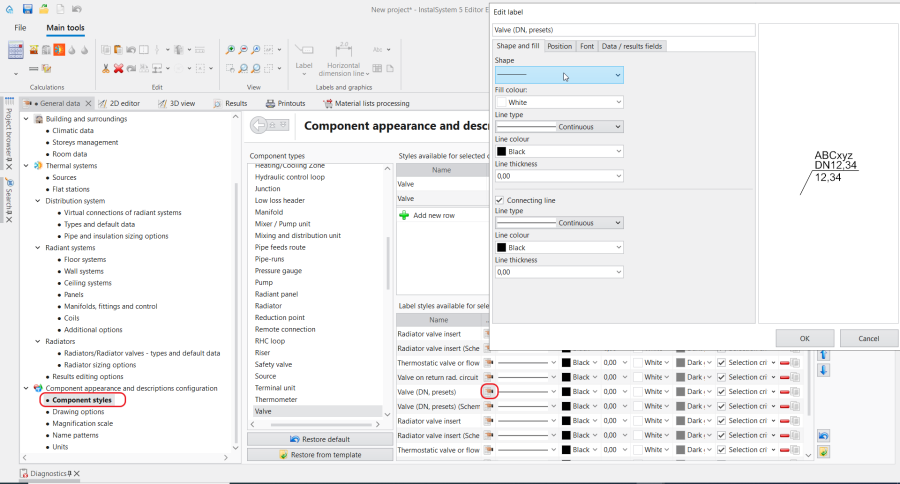

  3. Edycja etykiety



Kryterium wyboru stylu

Styl może mieć włączone automatyczne kryterium wyboru, które po skonfigurowaniu będzie przypisywało automatycznie styl do zidentyfikowanego po kryterium elementu. W przypadku, gdy dla danego elementu na podstawie kryteriów można przypisać kilka styli, to automatycznie przypisywany jest pierwszy na liście spełniający kryteria.

Wybór stylu w Tabeli Danych

Wygląd elementu oraz jego etykiety można edytować w Tabeli danych, narzucając styl indywidualnie lub zbiorczo, poprzez wybór ze zdefiniowanych styli w Style elementów:

• przy zaznaczeniu elementu na rzucie lub w widoku 3D w sekcjach Wygląd 2D/3D oraz Etykieta:

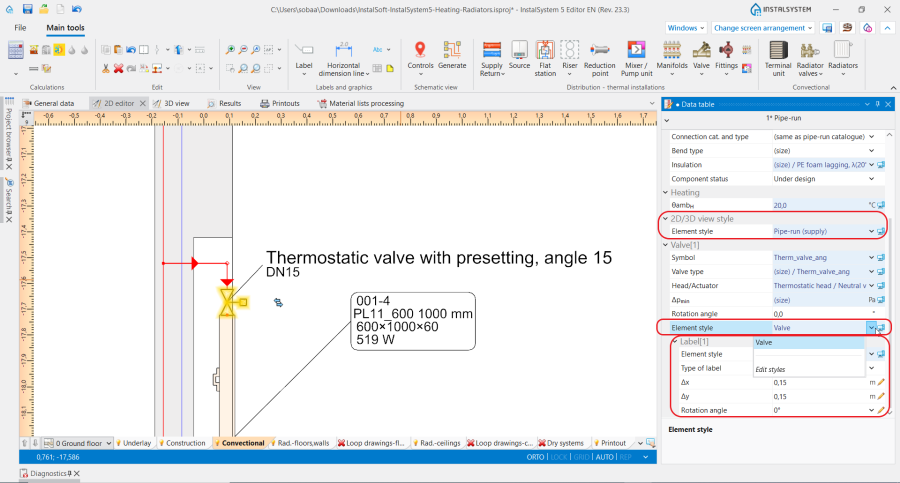

  4. Tabela danych-Wygląd 2D/3D


• przy zaznaczeniu elementu na rozwinięciu w sekcjach Wygląd (Rozwinięcie) i Etykieta(Rozwinięcie):

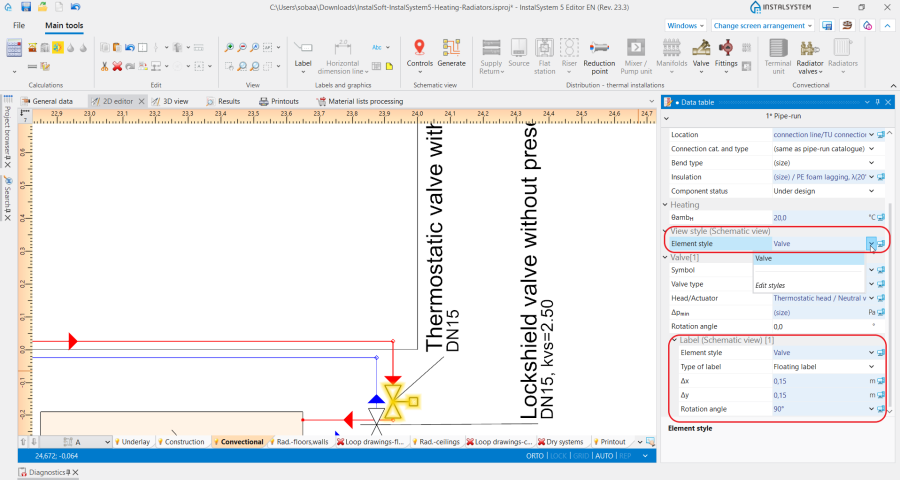

  5. Tabela danych-Etykieta(Rozwinięcie)

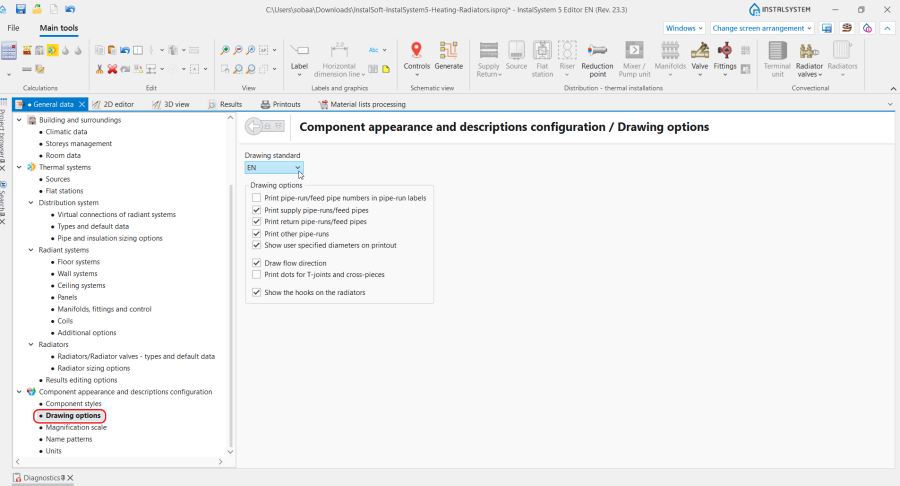

Zakładka Opcje rysowania

W zależności od wybranego zakresu projektu, w zakładce możliwy jest:

• wybór normy rysunkowej z listy;
• zaznaczenie/odznaczenie dodatkowych opcji dotyczących wyglądu projektu na rysunku oraz wydruku.



  6. Opcje rysowania



Zakładka Skala powiększenia

Dostęp do modyfikacji skali odniesienia, powiększenia armatury oraz możliwość uwzględniania średnicy połączeń dla każdego z rodzaju arkuszy oddzielnie.

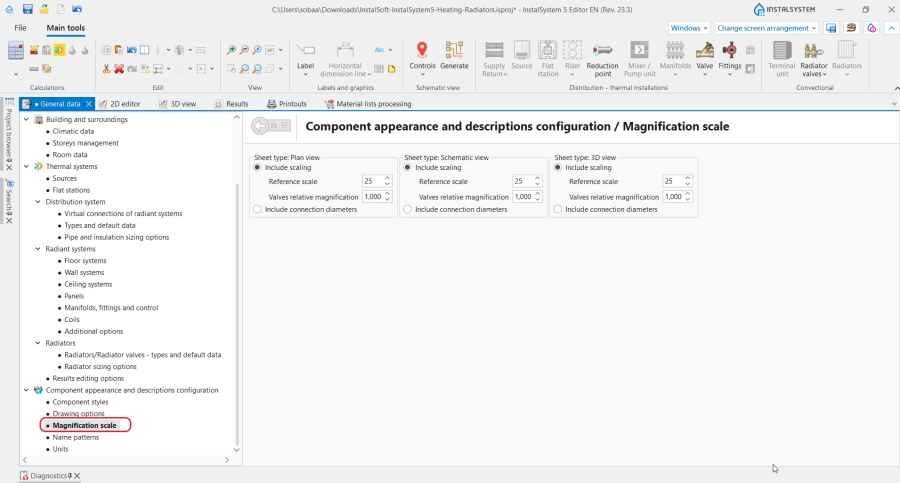

7. Skala powiększenia

Zakładka Wzorce nazw

Umożliwia edycję wzorców nazw automatycznie nadawanych wybranych elementom w projekcie. Nazwy nadawane są automatycznie, gdy pole w oknie Tabela danych wybranych elementów ma pola: Symbol, Nazwa lub inne służące identyfikacji, w stanie: . Instrukcja schematu nadawania nazwy jest dostępna pod ikoną w każdym wierszu.

Widoczność wierszy zależna jest od wyboru na zakładce Zakres projektu.

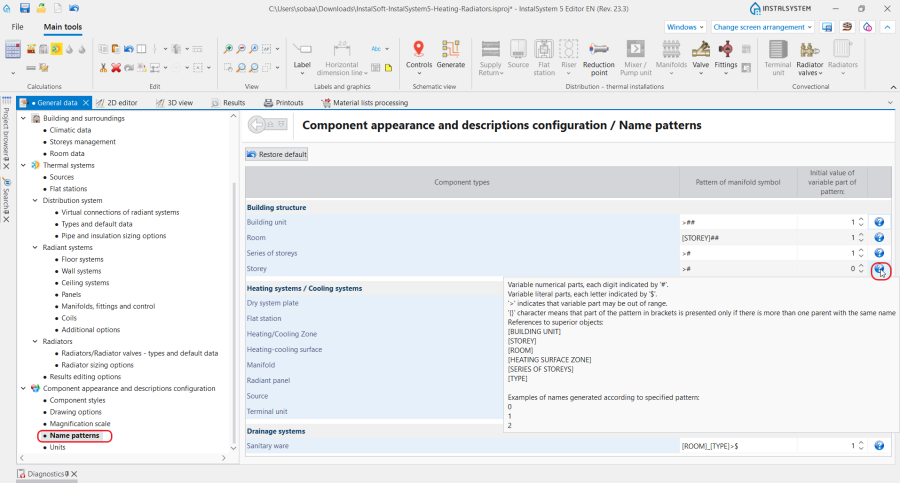

8. Wzorce nazw

Zakładka Jednostki

Pozwala na wybór, zależnie od wybranego zakresu projektu:

• zestawu oznaczeń wybranych wielkości w obliczeniach cieplnych;
• jednostki prezentowanej dla wybranych wielkości w instalacjach wodociągowych.

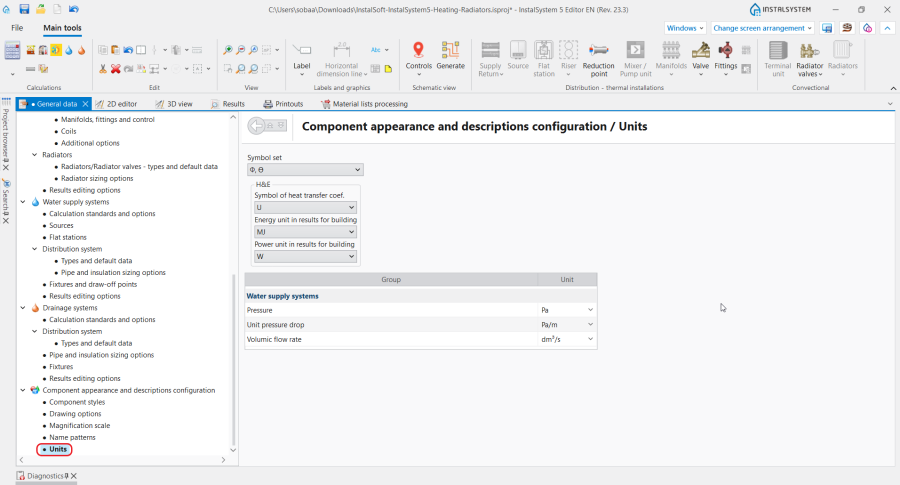

  9. Jednostki



Dodatkowe informacje

Elementy posiadające dodatkowe opcje edycji wyglądu

• Pomieszczenie - Przyciemnienie podłogi,Przyciemnienie stropu podwieszanego);
• Otwory w ścianie - ustawienia koloru oraz stopnia przyciemnienia przeszkleń;
• Konfiguracja wężownicy OChP - Różne kolory pętli,Przyłącza przyjmują kolor taki jak wężownica.
