Użycie katalogów i danych katalogowych w projekcie

Produkt	InstalSystem 5 EnergoSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	2023-01-13

Opis

Artykuł opisuje sposób użycia katalogów w projekcie pod kątem ich ogólnego zastosowania, a także wykorzystania danych katalogowych podczas pracy nad edycją projektu. Dostarcza także informacje, jak wykorzystać unikalne funkcje programu do szybkiego znalezienia katalogów produktów potrzebnych do realizacji projektu.
W katalogach, prócz zawartych w nich danych technicznych, znajdują się też informacje na temat wzajemnych zależności produktów, które są wykorzystywane przez zaawansowane algorytmy doboru połączeń, automatycznego doboru akcesoriów i obliczeń specyficznych grup funkcjonalnych. Na tej podstawie, prócz wyników obliczeń i doboru parametrów elementów (np.: nastaw wstępnych na zaworach regulacyjnych), program generuje kompletne zestawienie materiałów. Dodatkowe informacje graficzne i techniczne na temat produktów i rozwiązań systemowych znajdujących się w katalogach uzupełniają cały proces projektowania w programie.

Lokalizacja w programie

• Wybór katalogów do projektu dostępny jest w oknie Dane ogólne w sekcji Katalogi produktów.

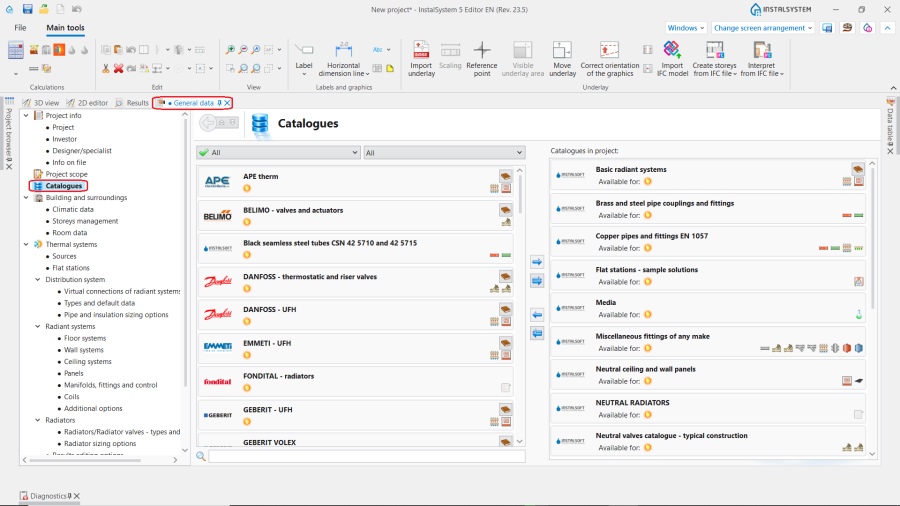

  Plik:Catalogues location.png

  1. Lokalizacja katalogów produktów




Przykład użycia

Wybór katalogów do projektu

• Aby katalog mógł być użyty w projekcie, powinien zostać zaznaczony i przeniesiony do okna po prawej poprzez kliknięcie przycisku z niebieską strzałką.




Filtrowanie katalogów

Katalogi produktów zawierają szeroki zakres materiałów oraz urządzeń różnych producentów, które mogą zostać użyte w projekcie. W celu przyspieszenia wyszukiwania można skorzystać z kilku funkcji:

• Filtr grup produktów pozwala filtrowanie wymaganej grupy produktów i wybór odpowiednich katalogów;


  Plik:Catalogues product filter.png

  2. Product filter.



• dodatkowy filtr pokazujący tylko: katalogi Producenta, katalogi Neutralne - katalogi stworzone przez naszych specjalistów, lub katalogi VDI


  Plik:Catalogues producer filter.png

  3. Filtr producenta



• okno Wyszukaj pozwala na szybkie wyszukiwanie wśród dostępnych katalogów: konkretnego producenta, systemu lub grupy produktów.

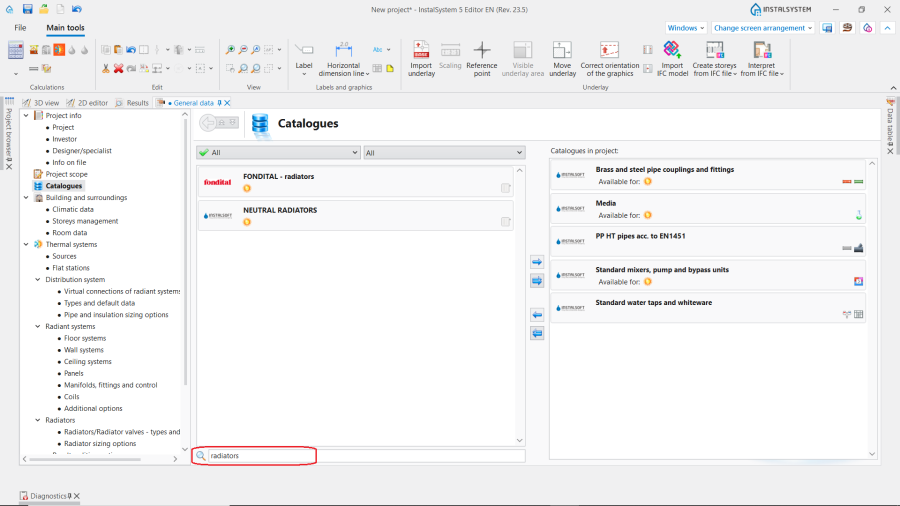

  Plik:Catalogues browser.png

  4. Wyszukiwarka katalogów.




Zakres zastosowania katalogów

• Ikony po lewej stronie pod nazwą katalogu wskazują zakres obliczeń projektu, dla którego katalogi mogą być użyte (Instalacje grzewcze / Instalacje chłodnicze / Instalacje wodociągowe / Instalacje kanalizacyjne).


  Plik:Catalogues icons systems.png

  5. Zakres zastosowania katalogu - ikony systemów.



• Ikony po prawej stronie każdego katalogu pokazują typy produktów, które dany katalog zawiera. Dla każdej ikony, po najechaniu na nią kursorem, pojawia się hint.


  Plik:Catalogues icons items.png

  6. Zakres zastosowania katalog - ikony produktów.



• Po prawej stronie nazwy katalogu może również znajdować się ikona mówiąca o dostępności dodatkowych informacji na temat produktów, które są udostępniane przez ich producenta.


  Plik:Catalogues icons producers information.png

  7. Zakres zastosowania katalogu - ikona informacji graficznej.




Użycie katalogów w ramach edycji danych ogólnych (domyślnych)

• Katalogi produktów mogą być definiowane podczas wybierania typu systemu i typów elementów systemu w oknie Dane ogólne. Te dane zostaną użyte jako domyślne w całym projekcie.




Użycie katalogów w ramach edycji danych elementów

• Katalogi mogą być definiowane również dla poszczególnych elementów podczas edycji projektu, w oknie Tabela danych.




Użycie katalogów do weryfikacji wyników obliczeń

• Po obliczeniach, użyte systemy i produkty mogą być sprawdzone w zestawieniach materiałów.




Dodatkowe informacje

• Przywracanie katalogowych opcji doboru średnic rur.
