Specyfika projektowania instalacji w budynkach z dodatkowymi i wewnętrznymi poziomami kondygnacji

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania
Produkt InstalSystem 5
Typ artykułu FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja 2024-02-13


Opis

Artykuł opisuje sposób projektowania instalacji w budynkach z dodatkowymi i wewnętrznymi poziomami kondygnacji.

Lokalizacja w programie

Jak zaprojektować poszczególne typy instalacji w programie:
Projektowanie instalacji grzewczych z grzejnikami konwekcyjnymi
Projektowanie instalacji ogrzewania podłogowego i ściennego
Projektowanie instalacji ciepłej i zimnej wody użytkowej
Projektowanie instalacji kanalizacyjnych

Przykłady użycia

Uwaga:

  1. Wszystkie instalacje są projektowane na bazie utworzonej Konstrukcji budynku. Więcej informacji na ten temat: Przygotowanie struktury budynku - Dodatkowe i wewnętrzne poziomy kondygnacji i BIM_-_Creating_additional_and_internal_storey_levels.
  2. Obciążenie urządzeń należy określić z wyprzedzeniem podczas projektowania instalacji cieplnych.

Konwekcyjne instalacje ogrzewania i chłodzenia (nie zawierające elementów płaszczyznowych)

Ścieżka projektowania instalacji ogrzewania w zakresie Konwekcyjne jest taka sama jak w budynkach bez dodatkowych poziomów kondygnacji, która jest opisana w artykule: Projektowanie instalacji grzewczych z grzejnikami konwekcyjnymi.
Jednak konieczne jest wykonanie pewnych specyficznych działań:

  1. Wybrać poziom kondygnacji i wstawić elementy instalacji. Wszystkie elementy wstawiane są na rzędnych odpowiednich dla aktywnego przy wstawianiu poziomu kondygnacji;
  2. Jeżeli konieczne, skorygować Poziom kondygnacji do którego element jest przypisany w polu Położenie w oknie Tabela danych;
  3. Użyć funkcji Automatycznie podłącz odbiorniki w celu automatycznego utworzenia podłączeń do działek;

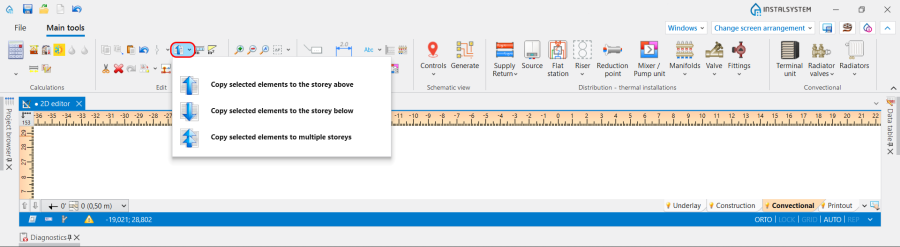

  4. Dla budynków wielokondygnacyjnych można użyć funkcji: Utwórz kopię zaznaczonych elementów na kondygnacji powyżej, Utwórz kopię zaznaczonych elementów na kondygnacji poniżej i Utwórz kopię zaznaczonych elementów na wielu kondygnacjach.
    5. Kopiowanie zaznaczonych elementów.

Uwaga: Podczas wklejania skopiowanych części instalacji, program określa przypisanie poziomu w polu Położenie w oknie Tabela danych. Oznacza to, że wklejone elementy są automatycznie przypisywane do Dodatkowego poziomu kondygnacji lub Wewnętrznego poziomu kondygnacji odpowiadających poziomom kondygnacji źródłowych określonych w oknie Zarządzanie kondygnacjami. Poprawność dodatkowych (wewnętrznych) poziomów jest określana przez różnicę rzędnych między źródłowym dodatkowym (wewnętrznym) poziomem, a głównym poziomem źródłowej kondygnacji. Jeśli nie zostanie znaleziony odpowiedni dodatkowy poziom, program przypisuje elementy do głównego poziomu kondygnacji, na której zostały wklejone.

Podłogowe i ścienne instalacje ogrzewania i chłodzenia

Ścieżka projektowania w zakresie Podłogowe i ścienne instalacje ogrzewania i chłodzenia w takich budynkach jest taka sama jak podstawowa ścieżka projektowania takich instalacji opisana w artykule: Projektowanie instalacji ogrzewania podłogowego i ściennego.
Konieczne jest jednak wykonanie kilku specyficznych kroków:

  1. Wybrać kondygnację i wstawić elelmenty instalacji. Wszystkie wstawiane elementy są wstawiane z rzędnymi odpowiednimi dla poziomu, na którym są wstawiane.
  2. Jeżeli jest to konieczne przypisać Poziom kondygnacji do elementu w polu Położenie w oknie Tabela danych.
  3. Użyć funkcji Trasa przyłączy, żeby poprowadzić trasę od elementu Rozdzielacz do elementu Strefa podłóg grzewczych/chłodzących;
  4. Dla wielokondygnacyjnych budynków może zostać użyta funkcja Utwórz kopię zaznaczonych elementów na kondygnacji powyżej, Utwórz kopię zaznaczonych elementów na kondygnacji poniżej oraz Utwórz kopię zaznaczonych elementów na wielu kondygnacjach, tak jak opisano w artykule Konwekcyjne instalacje ogrzewania i chłodzenia.

Instalacje wodociągowe

Ścieżka projektowania w zakresie Instalacje wodociągowe w takich budynkach jest taka sama jak podstawowa ścieżka projektowania takich instalacji opisana w artykule: Projektowanie instalacji ciepłej i zimnej wody użytkowej.
Konieczne jest jednak wykonanie kilku specyficznych kroków:

  1. Wybrać kondygnację i wstawić elementy instalacji. Wszystkie wstawiane elementy są wstawiane z rzędnymi odpowiednimi dla poziomu, na którym są wstawiane.
  2. Jeżeli jest to konieczne przypisać Poziom kondygnacji do elementu w polu Położenie w oknie Tabela danych.
  3. Użyć funkcji Automatycznie podłącz odbiorniki lub Automatycznie podłącz odbiorniki w systemie trójnikowym w celu utworzenia automatycznych podłączeń odbiorników do działek;
  4. Dla wielokondygnacyjnych budynków może zostać użyta funkcja Utwórz kopię zaznaczonych elementów na kondygnacji powyżej, Utwórz kopię zaznaczonych elementów na kondygnacji poniżej oraz Utwórz kopię zaznaczonych elementów na wielu kondygnacjach, tak jak opisano w artykule Konwekcyjne instalacje ogrzewania i chłodzenia.

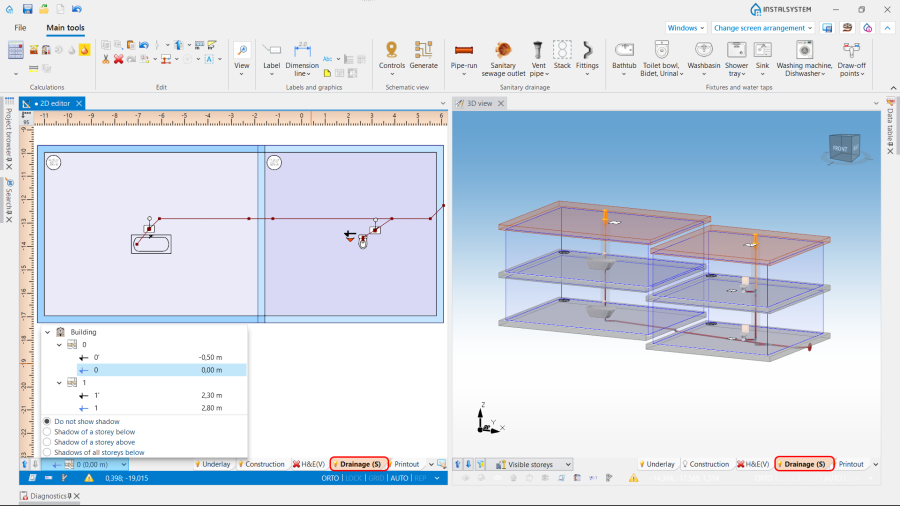

Instalacje kanalizacji sanitarnej

Ścieżka projektowania w zakresie Instalacje kanalizacji sanitarnej w takich budynkach jest taka sama jak podstawowa ścieżka projektowania takich instalacji opisana w artykule: Projektowanie instalacji kanalizacyjnych.
Konieczne jest jednak wykonanie kilku specyficznych kroków:

  1. Wybrać kondygnację i wstawić elementy instalacji. Wszystkie wstawiane elementy są wstawiane z rzędnymi odpowiednimi dla poziomu, na którym są wstawiane.

Jeżeli jest to konieczne przypisać Poziom kondygnacji do elementu w polu Położenie w oknie Tabela danych.

  1. Podłączyć źródła ścieków do elementu Pion za pomocą elementu Działka. Użyć funkcji Automatycznie podłącz odbiorniki w celu zrealizowania automatycznego podłączenia armatury do działek, tam gdzie jest to możliwe;
    6. Instalacje kanalizacji sanitarnej.

  2. Dla wielokondygnacyjnych budynków może zostać użyta funkcja Utwórz kopię zaznaczonych elementów na kondygnacji powyżej, Utwórz kopię zaznaczonych elementów na kondygnacji poniżej oraz Utwórz kopię zaznaczonych elementów na wielu kondygnacjach, tak jak opisano w artykule Konwekcyjne instalacje ogrzewania i chłodzenia.

Dodatkowe informacje

Wyniki

Wyniki są generowane na podstawie głównych poziomów i powiązanych z nimi podpoziomów i poziomów wewętrznych. Elementy należące do poziomów innych niż główne, domyślnie są zestawiane razem z elementami znajdującymi się na poziomach głównych. W celu rozdzielenia elementów z poziomów różnej kategorii w tabeli Wyniki należy wykonać następujące kroki:

  • Utworzyć osobną Jednostka budynku dla każdego poziomu używając funkcji Dodaj jednostkę budynku w oknie Przeglądarka projektu;
  • Włączyć pole Osobno dla każdej jednostki budynku w oknie Dane ogólne w sekcji Opcje redakcji wyników, aby uzyskać osobne zestawienie materiałów;
  • Wywołać Obliczenia.

Rozwinięcie ­

Ścieżka tworzenia rozwinięcia dla takich instalacji jest identyczna jak ogólna ścieżka tworzenia rozwinięcia, opisana w artykule: Automatyczne generowanie rozwinięć instalacji.
W przypadku opisywanych systemów, funkcja (BETA) Uwzględniaj dodatkowe poziomy kondygnacji musi być zaznaczona w oknie Tabela danych:

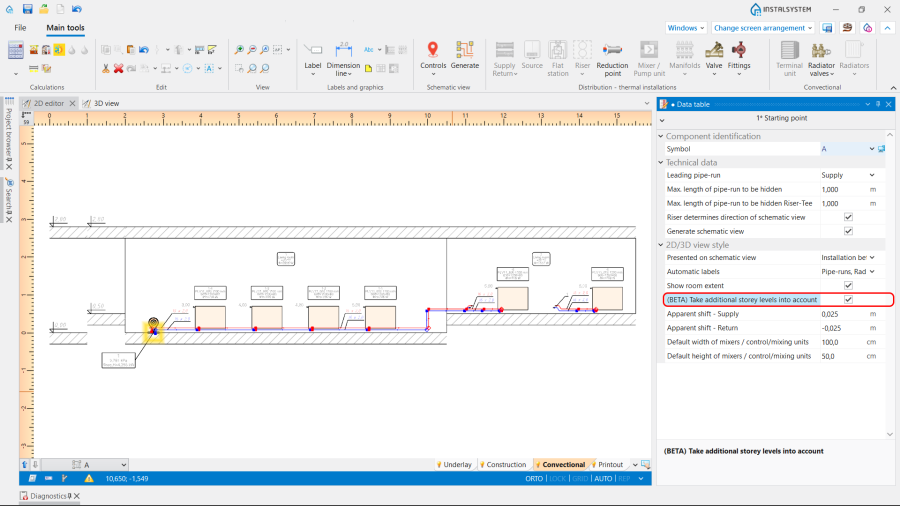

  • Instalacje grzewcze:
    7. Rozwinięcie ­ Instalacje grzewcze.

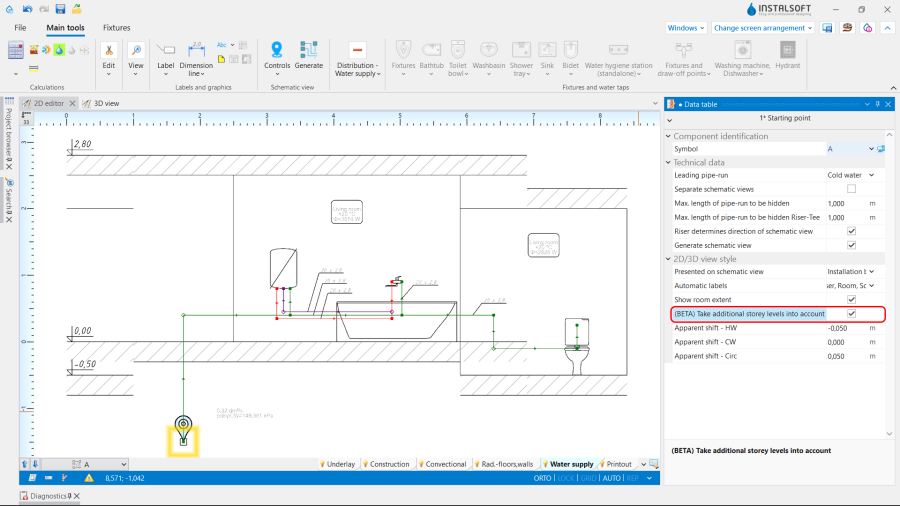

  • Instalacje wodociągowe:
    8. Rozwinięcie ­ Instalacje wodociągowe.

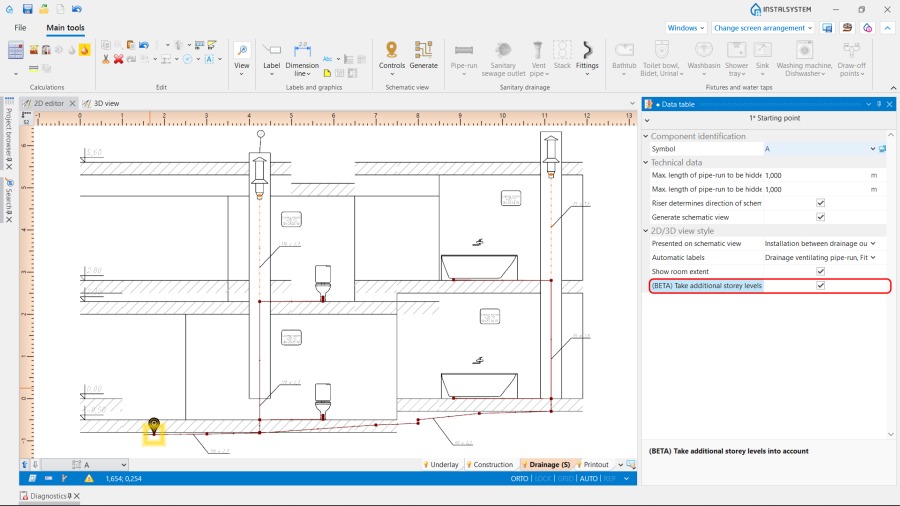

  • Instalacje kanalizacji sanitarnej:
    9. Rozwinięcie ­ Instalacje kanalizacji sanitarnej.

Przygotwanie rysunków do wydruku/eksportu

Domyślnie obszar widoczności wydruku jest definiowany przez kondygnację główną i jej poziomy dodatkowe i wewnętrzne. Elementy konstrukcyjne i instalacyjne są przypisywane w oparciu o kondygnacje główne i powiązane z nimi poziomy dodatkowe i wewnętrzne.
