Przygotowanie struktury budynku - Dodatkowe i wewnętrzne poziomy kondygnacji
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJA I NARZĘDZIE |
| Ostatnia aktualizacja | 2024-01-22 |
OPIS
Artykuł opisuje ścieżkę tworzenia struktury budynku z dodatkowymi i wewnętrznymi poziomami kondygnacji, na przykład obniżony poziom w salonie, spocznik o poziomie przesuniętym względem kondygnacji głównej, budynki o mieszanym przeznaczeniu (np. hale sportowe czy magazynowe z przylegającą powierzchnią biurową). Zaletą tej ścieżki jest to, że pomimo przesuniętych rzędnych projektowych, projektowanie odbywa się na jednym arkuszu z jednym podkładem.
Filmy powiązane z tematyką artykułu
Wskazane filmy poruszają tematykę omawianą w tym artykule, nie stanowią natomiast nagrania przebiegu lekcji.
LOKALIZACJA W PROGRAMIE
Zarządzanie kondygnacjami
- Zarządzanie kondygnacjami jest dostępne w oknie Dane ogólne w sekcji Budynek i jego otoczenie.
Import podkładu

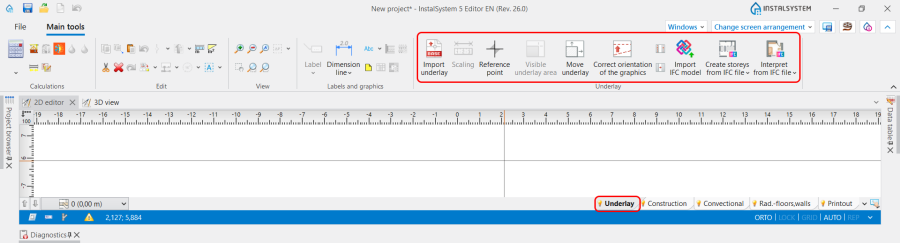

- Ikony narzędzi oraz funkcji związanych z elementem Podkład są dostępne w oknie Edytor 2D w zakładce Narzędzia główne w sekcji Podkład przy aktywnym zakresie edycji Podkład.
Struktura budynku

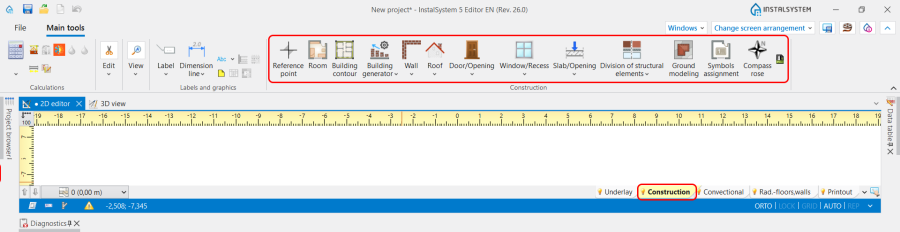

- Ikony narzędzi oraz funkcji związanych z zakresem Konstrukcja budynku są dostępne w oknie Edytor 2D w zakładce Narzędzia główne w sekcji Konstrukcja przy aktywnym zakresie edycji Konstrukcja.
Obliczenia struktury budynku

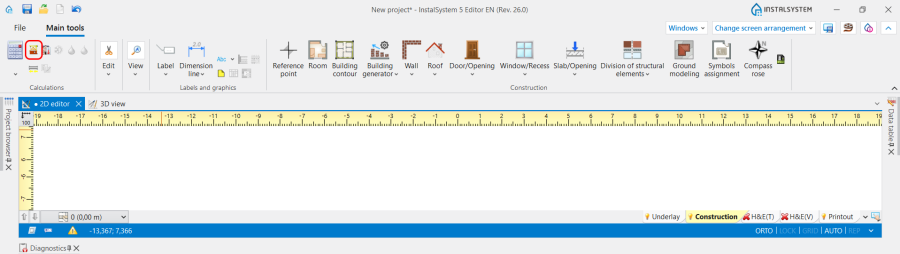

- Obliczenia struktury budynku są dostępne w zakładce Narzędzia główne w sekcji Obliczenia.
Przykłady użycia
Scenariusz I. Przygotowanie uproszczonej struktury budynku z dodatkowymi i wewnętrznymi poziomami kondygnacji z użyciem pomieszczeń wstawianych ręcznie
Tworzenie głównej kondygnacji
Więcej informacji na ten temat: Tworzenie głównych kondygnacji.
Tworzenie dodatkowych i wewnętrznych poziomów kondygnacji
Główne poziomy kondygnacji stanowią podstawę do utworzenia arkuszy roboczych wykorzystywanych w dalszym projektowaniu. Dodatkowe i wewnętrzne poziomy przypisane do poziomu głównego dodadzą dodatkowe rzędne na tym samym arkuszu.
Funkcje wykorzystywane do tworzenia struktury budynku z różnymi poziomami kondygnacji są dostępne w oknie Zarządzanie kondygnacjami w oknie Dane ogólne, w sekcji Budynek i jego otoczenie:
- Dodaj poziom dodatkowy;
- Dodaj poziom wewnętrzny.
Przypisany dodatkowy lub wewnętrzny poziom kondygnacji otrzymuje nazwę głównej kondygnacji z apostrofem ('), następnie z dwoma apostrofami (") itd.
Uwaga: Wewnętrzny poziom kondygnacji może być także przypisany do Dodatkowego poziomu kondygnacji. W takiej sytuacji, górna rzędna poziomu wewnętrznego będzie równa górnej rzędnej poziomu dodatkowego.
Dla utworzonych poziomów, określić wymagane parametry:
- Hk - Rzędna kondygnacji;
- Rzędna szczytu dachu - jest ustawiana dla najwyższego Dodatkowego poziomu kondygnacji;
- Wysokość kondygnacji - dla Dodatkowy poziom kondygnacji.
Możliwe jest użycie funkcji Kopiuj, żeby skopiować główną kondygnację z utworzonymi dodatkowymi i wewnętrznymi poziomami kondygnacji z zadanymi parametrami Dodaj nową kondygnację powyżej / Dodaj nową kondygnację poniżej, żeby utworzyć nową główną kondygnację i następnie utworzyć nowe dodatkowe i wewnętrzne poziomy.
Uwaga: Utworzone poziomy mogą zostać usunięte oddzielnie lub razem z główną kondygnacją.
Jeśli jest taka potrzeba, zmienić następujące parametry w oknie Tabela danych:
- Typ poziomu kondygnacji;
- Ciąg poziomów - Pole umożliwia sterowanie kolejnością wyświetlania dodatkowych i wewnętrznych poziomów kondygnacji. Może przyjmować wartości dodatnie oraz ujemne. Nie może przyjąć wartości 0 dla dodatkowych poziomów kondygnacji. Wartość 0 jest domyślna dla głównych poziomów kondygnacji.
Uwaga! Istnieje bezpośrednia zależność między następującymi parametrami kondygnacji, a parametrami budynku. Modyfikacja tych parametrów dla konkretnej kondygnacji wpływa na zmianę danych dla całego układu Głównych Kondygnacji, oraz elementów Dodatkowy poziom kondygnacji i Wewnętrzny poziom kondygnacji:
- ho (Wysokość kondygnacji) - jeśli wartość w tym polu zostanie zmieniona:
- dla głównej Kondygnacji i Dodatkowego poziomu kondygnacji obejmujących rzędną 0.00, zaczynających się od rzędnej 0.00 lub zlokalizowanych poniżej rzędnej 0.00, cały układ kondygnacji powyżej zostanie przesunięty;
- dla głównej Kondygnacji i Dodatkowego poziomu kondygnacji znajdujących się poniżej rzędnej 0.00, układ kondygnacji poniżej zostanie przesunięty.
- Hk (Rzędna kondygnacji):
- poprzez zmianę wartości w tym polu dla głównej Kondygnacji i Dodatkowego poziomu kondygnacji przesunięty zostanie cały układ kondygnacji w górę lub w dół bezzmiany wartości Wysokość kondygnacji;
- jeżeli w obrębie wyżej wymienionych elementów znajduje się Wewnętrzny poziom kondygnacji, jego rzędna również ulega zmianie tak jak rzędna Kondygnacji modyfikowanej;
- Hk elementu Wewnętrzny poziom kondygnacji zostanie zmodyfikowana, wartość ta zmienia się tylko dla tego elementu.
- poprzez zmianę wartości w tym polu dla głównej Kondygnacji i Dodatkowego poziomu kondygnacji przesunięty zostanie cały układ kondygnacji w górę lub w dół bezzmiany wartości Wysokość kondygnacji;
Uwaga: Zmiana danych elementu Dodatkowy poziom kondygnacji nie spowoduje braku ciągłości w układzie głównych Kondygnacji i "Dodatkowych poziomów kondygnacji. Oznacza to, że Wewnętrzny poziom kondygnacji zawsze zostanie w odpowiedniej kolejności, jeżeli nad lub pod nim znajduje się inny Wewnętrzny poziom kondygnacji.
Importuj podkład
Więcej informacji na ten temat: Import plików podkładów.
Tworzenie pomieszczeń
Więcej informacji na ten temat: Przygotowanie struktury budynku - Układ pomieszczeń.
- Wybrać z listy arkuszy roboczych główny, dodatkowy lub wewnętrzny poziom kondygnacji, na którym będą wstawiane pomieszczenia;
- Wstawić Pomieszczenie.
Uwaga: Pomieszczenia wstawione na poziomie innym, niż obecnie wybrany są odpowiednio oznaczone graficznie: zielony wskaźnik
oznacza poziom powyżej, czerwony wskaźnik
oznacza poziom poniżej. - Jeśli jest taka potrzeba, zmienić Położenie elementu Pomieszczenie na główny, dodatkowy lub wewnętrzny poziom kondygnacji poprzez wskazanie go w polach Od kondygnacji / Do kondygnacji w oknie Tabela danych.
Scenariusz II. Przygotowanie kompletnej struktury budynku z dodatkowymi i wewnętrznymi poziomami kondygnacji z użyciem elementu Obrys budynku oraz funkcji Generowanie konstrukcji
Tworzenie głównej kondygnacji
Więcej informacji na ten temat: Tworzenie kondygnacji.
Tworzenie dodatkowych i wewnętrznych poziomów kondygnacji
Kroki do wykonania są takie jak w Scenariusz I. Przygotowanie uproszczonej struktury budynku z dodatkowymi i wewnętrznymi poziomami kondygnacji z użyciem pomieszczeń wstawianych ręcznie.
Importuj podkład
Więcej informacji na ten temat: Import plików podkładów.
Tworzenie pomieszczeń
Więcej informacji na ten temat: Przygotowanie struktury budynku - Układ pomieszczeń.
Wstawić Obrys budynku
Więcej informacji na ten temat: Wstawienie obrysu budynku.
Położenie elementu Obrys budynku bazuje na rzędnych głównych poziomów kondygnacji.
Automatyczne ściany, stropy i dachy

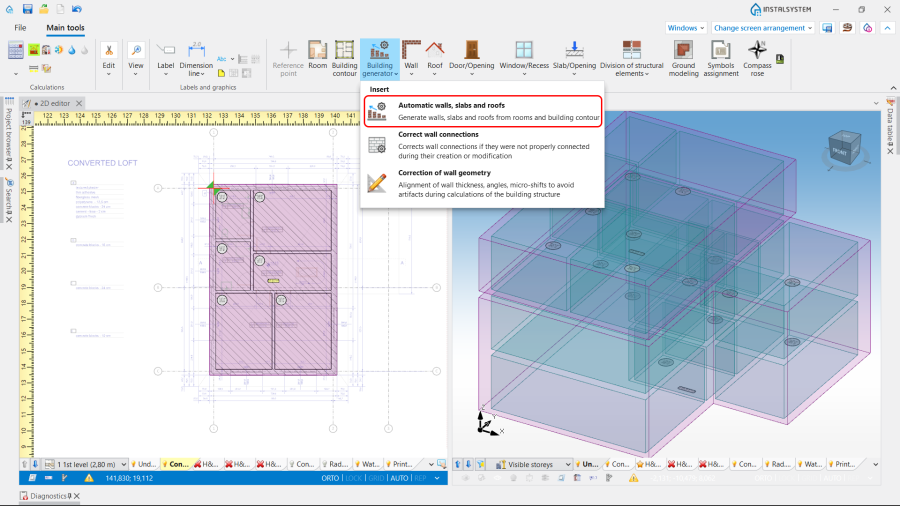

- Wybrać funkcję Automatyczne ściany, stropy i dachy, która jest dostępna w sekcji Generowanie konstrukcji w zakładce Narzędzia główne przy aktywnym zakresie edycji Konstrukcja. Umożliwia ona utworzenie przegród w przestrzeniach pomiędzy pomieszczeniami, a obrysem budynku;
- Podzielić elementy struktury budynku (stropy, ściany czy dachy) używając funkcji Podział elementów konstrukcji wspomagając się narzędziem Linia pomocnicza. Linia pomocnicza umożliwia określenie linii cięcia i dodatkowych punktów snapowania. Podział elementów konstrukcji jest głównym narzędziem przy tworzeniu dodatkowych i wewnętrznych poziomów kondygnacji. Od poprawności wykonania tego podziału będzie zależeć poprawność wykonania wymaganej konstrukcji budynku;
- Zmienić odniesienie do poziomu kondygnacji w polu Poziom kondygnacji dla stropu i dachu, a w polach Od poziomu, Do poziomu dla ścian; Uwaga: nie zaleca się dzielić ścian w miejscach połączeń. W takim przypadku najlepszą metodą jest rozłączenie ścian w miejscu połączenia, określenie położenia konkretnej ściany, a następnie połączenie ścian ponownie;

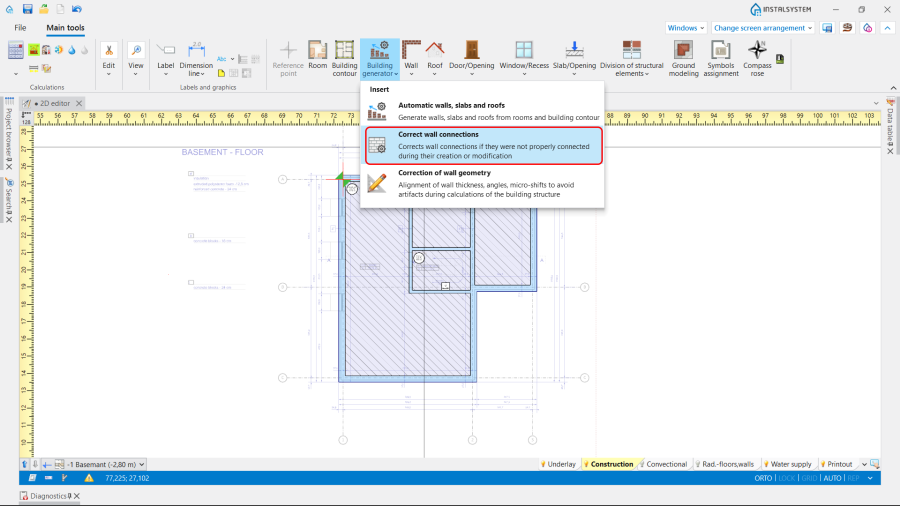

- Użyć funkcji Regeneracja połączeń ścian.
Uwaga: Zalecamy z korzystania z tej funkcji, zwłaszcza po modyfikacji i w przypadku łączenia ścian o różnych rzędnych. - Jeśli konieczne: dostosować przegrody, korygując ich kształt.
Obliczenia struktury budynku
Przeprowadzić Obliczenia struktury budynku, po których elementy Pomieszczenie Automatyczne zostaną utworzone w obszarach ograniczonych przez elementy konstrukcyjne.
Więcej informacji na ten temat: Obliczenia struktury budynku.
Wstawianie okien, drzwi i otworów w ścianach
Wstawić wymagane podprzegrody (okna, drzwi, otwory itd.) po wybraniu odpowiedniego poziomu kondygnacji. Wszystkie elementy są wstawiane na rzędnych odpowiednich dla aktywnego poziomu.
Więcej informacji na ten temat: Wstawianie okien, drzwi i otworów w ścianach.
Scenariusz III. Przygotowanie kompletnej struktury budynku z dodatkowymi i wewnętrznymi poziomami kondygnacji z użyciem ręcznie wstawionych przegród
Tworzenie głównej kondygnacji
Więcej informacji na ten temat: Tworzenie kondygnacji.
Utworzenie dodatkowych i wewnętrznych poziomów kondygnacji
Kroki do wykonania takie jak w Scenariusz I. Przygotowanie uproszczonej struktury budynku z dodatkowymi i wewnętrznymi poziomami kondygnacji z użyciem pomieszczeń wstawianych ręcznie.
Importuj podkład
Więcej informacji na ten temat: Import plików podkładów.
Wstawienie przegród
Wstawić przegrody po wybraniu odpowiedniego poziomu kondygnacji (Główny poziom kondygnacji, Dodatkowy poziom kondygnacji lub Wewnętrzny poziom kondygnacji). Wszystkie elementy są wstawiane na rzędnych odpowiednich dla aktywnego poziomu.
- Wstawić ściany. Więcej informacji na ten temat: Wstawianie ścian.
- Wstawić stropy. Więcej informacji na ten temat: Wstawianie stropów.
- Wstawić dachy. Więcej informacji na ten temat: Wstawianie dachu.
Obliczenia struktury budynku
Przeprowadzić Obliczenia struktury budynku, po których elementy Pomieszczenie Automatyczne zostaną utworzone w obszarach ograniczonych przez elementy konstrukcyjne.
Więcej informacji na ten temat: Obliczenia struktury budynku.
Wstawianie okien, drzwi i otworów w ścianach
Wstawić wymagane podprzegrody (okna, drzwi, otwory itd.) po wybraniu odpowiedniego poziomu kondygnacji. Wszystkie elementy są wstawiane na rzędnych odpowiednich dla aktywnego poziomu.
Więcej informacji na ten temat: Wstawianie okien, drzwi i otworów w ścianach.
Dodatkowe informacje
Dostępnych jest kilka narzędzi ułatwiających obsługę wielu poziomów kondygnacji:
- Widoczność poziomów kondygnacji - pozwala wyświetlić rzędne kondygnacji i poziomów zdefiniowane w oknie Zarządzanie kondygnacjami;
- Widok krawędziowy modelu 3D - umożliwia zmianę widoczności znaczników poziomu na linie przerywane i odwrotnie;
- Dane poziomów można zmieniać za pomocą znaczników bezpośrednio w tabeli danych.
