Przygotowanie struktury budynku - modelowanie dachu - tworzenie lukarn

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania


Produkt InstalSystem 5
Typ artykułu FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja 2024-11-19


Opis

Artykuł opisuje jak prawidłowo zamodelować w programie element Lukarna. Lukarna może zostać zaprojektowana z użyciem narzędzi wykorzystywanych przy tworzeniu elementu Dach lub poprzez bezpośrednie wstawienie elementu Lukarna na istniejący element Dach, który nie ma błędów po przeprowadzeniu operacji Obliczenia struktury budynku.

Załączone w tym artykule projekty przedstawiają rozwiązania najczęstszych przypadków lukarn.

Lokalizacja w programie

  • Ikona elementu oraz funkcje modelujące dach są dostępne w oknie Edytor 2D na pasku Narzędzia główne w sekcji Konstrukcja, przycisk Dach, przy włączonym zakresie edycji Konstrukcja.

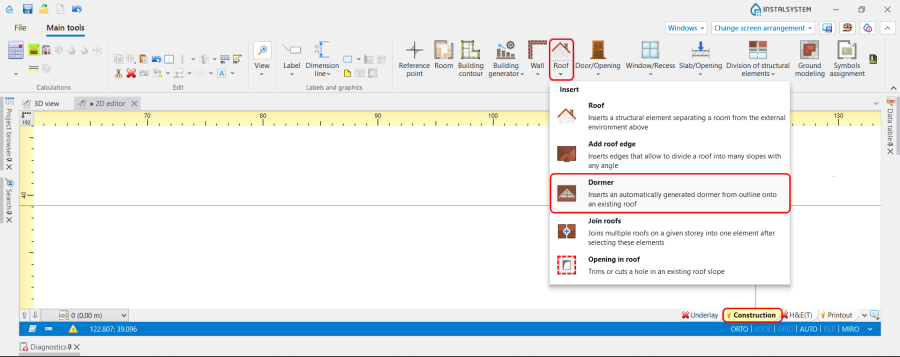

    1. Lokalizacja elementu Lukarna.

Przykłady użycia

Lukarna modelowana dachem

Lukarna może zostać utworzona za pomocą funkcji Dodaj krawędź dachu. Więcej informacji na ten temat: Dodaj krawędź dachu.
Dla Dachu wielokondygnacyjnego wymagane jest także użycie funkcji Przytnij strop (elementem dach).Więcej informacji na ten temat: Przytnij Strop elementem Dach.
Uwaga: Szczególną uwagę należy zwrócić na prawidłowe wymodelowanie ścianek kolanowych.
Przykładowy projekt: Lukarna modelowana Dachem, isproj



Lukarna zlicowana ze ścianą frontową

Lukarna zlicowana ze ścianą frontową:

  • Wstawić element Lukarna;
  • (opcjonalnie) Użyć funkcji Dodaj krawędź dachu i uzupełnić Dach o brakujące krawędzie;
  • Określić wysokości lub nachylenia;
  • Wstawić Okno.
    Przykładowy projekt:Lukarna zlicowana ze ścianą frontową, isproj


Lukarna wystająca poza obrys budynku

Lukarna pokrywająca kilka pomieszczeń

Kroki do wykonania: Lukarna zlicowana ze ścianą frontową lub Lukarna wystająca poza obrys budynku.
Przykładowy projekt: Lukarna pokrywająca kilka pomieszczeń, isproj

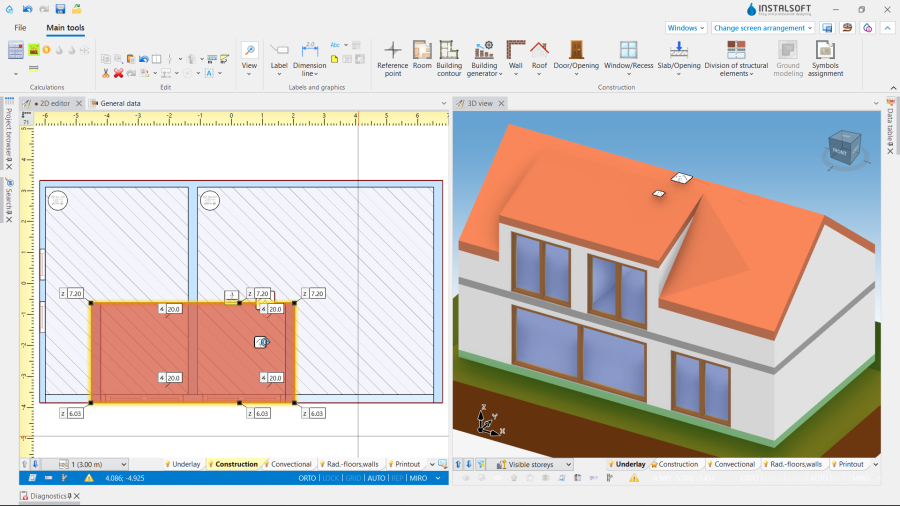

2. Lukarna pokrywająca kilka pomieszczeń.


Wielokondygnacyjna Lukarna wystająca poza obrys budynku

Kroki do wykonania: Lukarna wystająca poza obrys budynku.
Uwaga: W tym przypadku powinno zostać użyte Pomieszczenie wielokondygnacyjne. Więcej informacji na ten temat: Pomieszczenia wielokondygnacyjne.
Przykładowy projekt: Wielokondygnacyjna lukarna wystająca poza obrys budynku, isproj

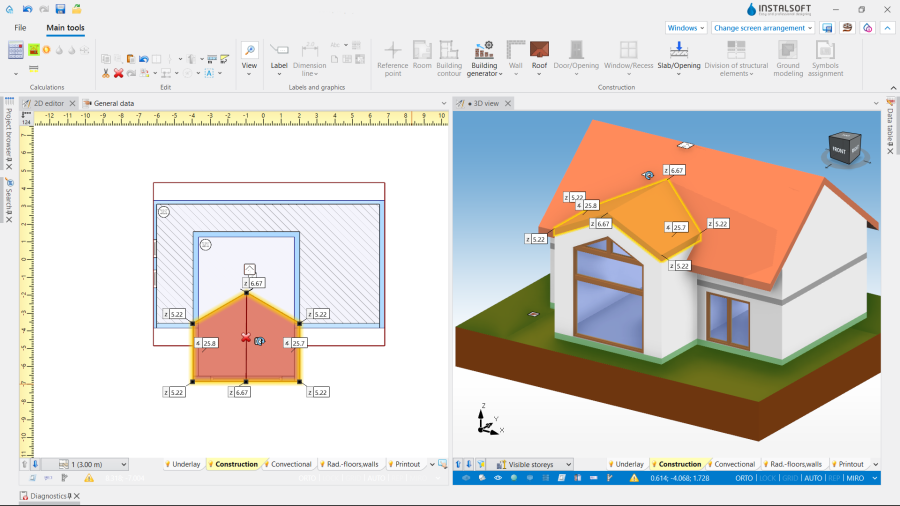

3. Lukarna wielokondygnacyjna.



Lukarna zlokalizowana poniżej kondygnacji, na której znajduje się Dach (wielokondygnacyjny)

Ten typ lukarny może być tworzony tak jak Lukarna modelowana Dachem or Lukarna zlicowana ze ścianą frontową.
Jeżeli Lukarna w projektowanym budynku znajduje się poniżej najwyższej kondygnacji, należy ją wstawić na kondygnacji dachu.
Uwaga: Aby utworzyć kondygnacje na różnych poziomach w tym samym budynku, należy użyć dodatkowych poziomów kondygnacji. Więcej informacji na ten temat: Tworzenie dodatkowych i wewnętrznych poziomów kondygnacji.
Przykładowy projekt: Lukarna zlokalizowana poniżej kondygnacji, na której znajduje się Dach (wielokondygnacyjny), isproj

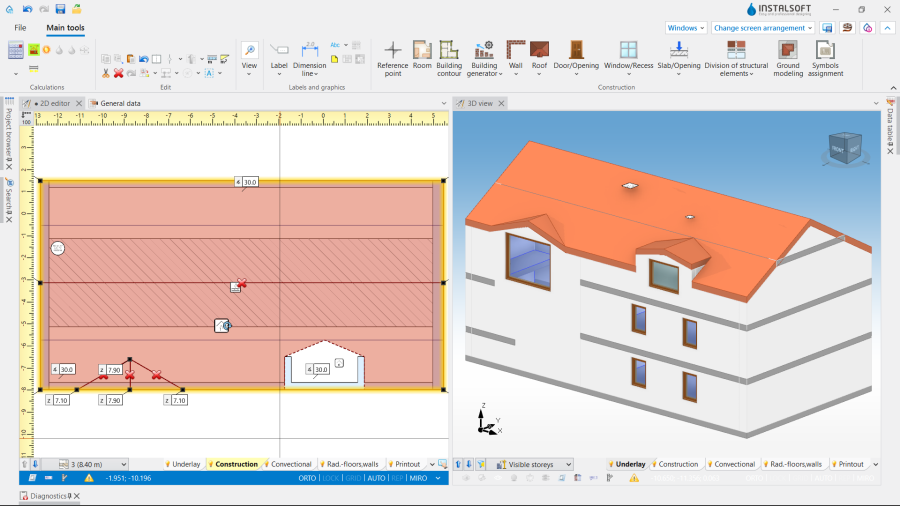

4. Lukarna poniżej kondygnacji dachu.


Lukarna w budynku z dodatkowym poziomem kondygnacji

Zasada tworzenia takiej Lukarny jest identyczna jak w innych przypadkach. Lukarna może zostać umieszczona na Dachu głównej kondygnacji lub na części dachu zdefiniowanej przez Dodatkowy poziom kondygnacji powyżej.
Przykładowy projekt: Lukarna w budynku z dodatkowym poziomem kondygnacji, isproj

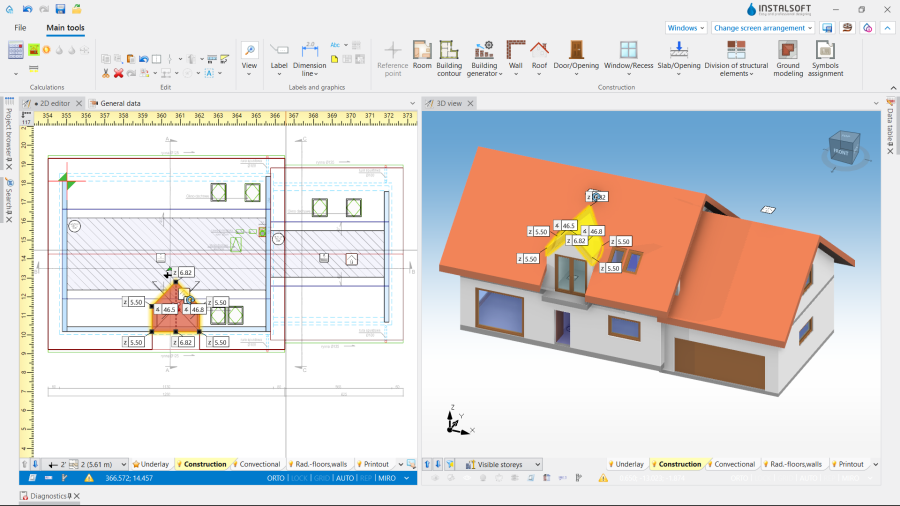

5. Lukarna na dodatkowym poziomie kondygnacji.


Dodatkowe informacje

  • Lukarna ma mniejszą etykietę, niż etykieta elementu Dach, na planie 2D wyróżnia się przerywanymi czerwonymi liniami i ciemniejszym odcieniem czerwieni.
  • Ściana elementu Lukarna ma główne oznaczenie krawędzi podłużnej (hotpointy znajdują się w rogach) i zawsze zwrócona jest na zewnątrz budynku - grubość automatycznie generowanych ścian lukarny można zmienić tylko od wewnątrz pomieszczeń. Zaleca się, aby grubość tych ścian była zgodna z wartością wewnętrznych ścian pionowych, na których się opiera.
  • Wstawienie elementu Lukarna zwalnia z konieczności wycinania otworu w dachu w miejscu jego wstawienia.
  • Na ścianach lukarny można wstawiać przegrody, takie jak okna, drzwi lub otwory ścienne.
  • Użytkownik ma możliwość narzucenia własnej grubości dachu lukarny.
