BIM - Tworzenie dodatkowych i wewnętrznych poziomów kondygnacji
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJA I NARZĘDZIE |
| Ostatnia aktualizacja | 2024-02-12 |
Opis
Artykuł opisuje ścieżkę tworzenia struktury budynku z dodatkowymi i wewnętrznymi poziomami kondygnacji w oparciu o model IFC.
Lokalizacja w programie
Zarządzanie kondygnacjami
- Zarządzanie kondygnacjami jest dostępne w oknie Dane ogólne w sekcji Budynek i jego otoczenie.
Import podkładu

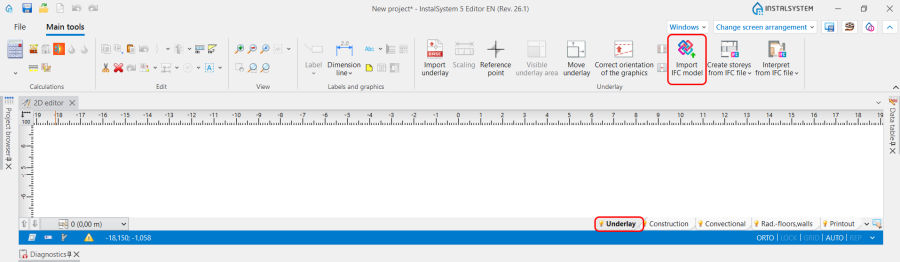

- Funkcja Importuj model IFC jest dostępna w oknie Edytor 2D/Widok 3D w zakładce Narzędzia główne w sekcji Podkład przy włączonym zakresie edycji Podkład.
Struktura budynku

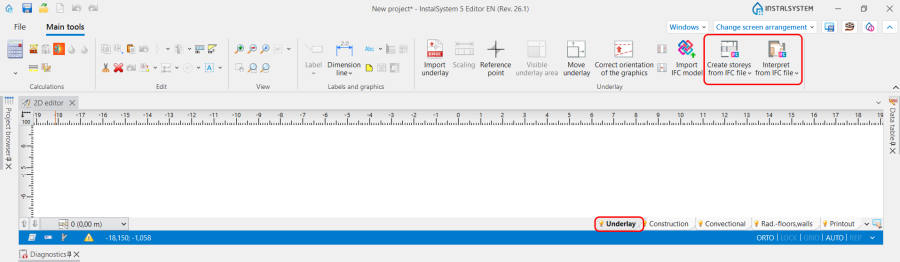

- Ikony narzędzi oraz funkcje związane z Tworzeniem kondygnacji oraz Interpretacją elementów konstrukcyjnych z pliku IFC są dostępne w zakładce Narzędzia główne w oknie Edytor 2D/Widok 3D w sekcji Podkład przy włączonym zakresie edycji Podkład.
Obliczenia struktury budynkue
- Obliczenia struktury budynku są dostępne w zakładce Narzędzia główne w sekcji Obliczenia.
Przykład użycia
Przygotowanie kompletnej struktury budynku z dodatkowymi i wewnętrznymi poziomami kondygnacji interpretowanymi z modelu IFC
Importuj model IFC
Więcej informacji na ten temat: BIM - Import i zarządzanie modelami IFC.
Utwórz główną kondygnację
Więcej informacji na ten temat: BIM - Tworzenie kondygnacji na podstawie danych z modelu IFC.
Utwórz dodatkowe i wewnętrzne poziomy kondygacji
Istnieje kilka sposobów tworzenia dodatkowych i wewnętrznych poziomów kondygnacji:
- Wybrać Strop i Dach, które definiują wysokość dodatkowego poziomu, a następnie wybrać funkcję Utwórz dodatkowy poziom kondygnacji pomiędzy zaznaczonymi stropami/dachami z pliku IFC;
- Jeśli powyższa metoda nie jest w pełni odpowiednia, dodatkowe i wewnętrzne poziomy można dodać ręcznie w oknie Zarządzanie kondygnacjami na podstawie danych IfcStrop i IfcDach pobranych z okna Tabela danych.
Więcej informacji na ten temat: Tworzenie dodatkowych i wewnętrznych poziomów kondygnacji. - Po interpretacji elementu IfcStrop dla kondygnacji głównych, który nie odpowieada istniejącym wysokościom poziomów, utworzyć poziom wewnętrzny na podstawie rzędnej kondygnacji za pomocą polecenia Utwórz poziom wewnętrzny z menu dostępnego pod prawym przyciskiem myszy.
Interpretowanie elementów konstrukcji
Zrobić interpretację elementów konstrukcji z modelu IFC.
Więcej informacji na ten temat: BIM - Interpretacja elementów IFC na elementy konstrukcji.
Dodatkowe informacje
W celu uproszczenia obsługi wielu poziomów kondygnacji można użyć funkcji Widoczność poziomów kondygnacji. Rzędne pobierane są z danych zdefiniowanych w oknie Zarządzanie kondygnacjami.
Export IFC
Domyślnie program nie oddziela dodatkowych i wewnętrznych poziomów podczas eksportowania. Poziomy są eksportowane na tym samym arkuszu razem z odpowiadającą im główną kondygnacją.
