Przygotowanie struktury budynku - Układ pomieszczeń

Produkt	InstalSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	2022-02-16

Opis

Układ pomieszczeń to ręczne wstawione do projektu elementy typu pomieszczenie, które w raz z danymi kondygnacji tworzą strukturę budynku. Projektowanie struktury budynku w oparciu o układ pomieszczeń należy wybrać w sytuacji:

• wyznaczania obciążenia cieplnego pomieszczeń wskaźnikowo
• gdy obciążenie cieplne pomieszczeń ma zostać narzucone.

Projekt wykonany na strukturze budynku w oparciu o pomieszczenia wielościany (bez użycia w projekcie elementów konstrukcyjnych tj. ścian, stropów czy połaci dachowych), jest dobrym sposobem na znaczne skrócenie czasu pracy, gdy nie ma potrzeby wykonywania obliczeń obciążenia cieplnego na podstawie norm.

Lokalizacja w programie

Zarządzanie kondygnacjami

• Zarządzanie kondygnacjami dostępne jest w oknie Dane ogólne w sekcji Budynek i jego otoczenie.



  1. Zarządzanie kondygnacjami.




Dane pomieszczeń

• Dane pomieszczeń dostępne są w oknie Dane ogólne w sekcji Budynek i jego otoczenie.



  2.Dane pomieszczeń.




Pomieszczenie

• Ikona umożliwiająca wstawienie elementu Pomieszczenie dostępna jest na pasku Narzędzia główne w sekcji Konstrukcja przy włączonym zakresie edycji Konstrukcja.



  3. Element Pomieszczenie.




Przykład użycia

Tworzenie kondygnacji

W sekcji Zarządzanie kondygnacjami można zadeklarować informacje o położeniu budynku:

• Średnie zagłębienie budynku
• Rzędna gruntu

oraz najważniejsze dane elementu Kondygnacja:

• Położenie
• Rzędna kondygnacji
• Wysokość kondygnacji
• Grubość górnego stropu
• Grubość dolnego stropu

Więcej informacji na ten temat: Przygotowanie struktury budynku - kondygnacje.

Podkład

Podkład jest dwuwymiarowym (płaskim) obiektem graficznym pobieranym z z zewnętrznego pliku rastrowego lub wektorowego. Podkład sam nie dostarcza elementów struktury budynku, ale umożliwia ich ręczne utworzenie zgodne ze stanem rzeczywistym.
Więcej informacji na ten temat: Import plików podkładów.

Wstawianie elementu pomieszczenie

W programie istnieją dwie metody wstawiania elementu pomieszczenie do projektu:

• poprzez obrys zewnętrznych krawędzi pomieszczenia
• poprzez narysowanie jego przekątnej

Więcej informacji na ten temat: Przygotowanie struktury budynku - ręczne tworzenie pomieszczeń.
Wskazówki:

• W celu przyspieszenia pracy, przy wstawianiu wielu pomieszczeń do projektu warto jest włączyć funkcję POWT (F5).
• Przy wstawianiu elementu Pomieszczenie poprzez narysowanie przekątnej należy wyłączyć funkcję ORTO.

Tworzenie pomieszczeń wielokondygnacyjnych

Więcej informacji na ten temat: Przygotowanie struktury budynku - pomieszczenia wielokondygnacyjne.

Określanie danych elementu pomieszczenie

Dane pomieszczeń

W sekcji Dane pomieszczeń w oknie Dane ogólne określane są najważniejsze Parametry pomieszczeń, które są propagowane do elementów wstawionych w projekcie. W tym miejscu istnieje m.in. możliwość wybrania:

• Typ pomieszczenia - wybór z listy pomieszczeń normowych lub zadeklarowanie własnego typu użytkownika.
• Sposób obliczania Φ dla zakresu Ogrzewanie i Chłodzenie (widoczność sekcji zależna jest od włączonych zakresów w projekcie).
• Narzucenia wartości dla Wskaźnik Φ_Pow,H / 'Wskaźnik Φ_Pow,C w przypadku wybrania metody Sposób obliczania Φ: Obliczana wg wskaźnika.
• Dla każdego typu pomieszczenia kontrola i możliwość zmiany parametrów: Temperatura pomieszczenia w trybie grzania / Temperatura pomieszczenia w trybie chłodzenia i wiele innych.

4. Dane pomieszczeń.

Edycja danych pomieszczenia w tabeli danych

Wszystkie dane w tabeli elementu Pomieszczenie w stanie AUTO (pola z ikoną komputera) propagowane są z Dane ogólne. Każda z tych wielkości może być zmieniona ręcznie przez użytkownika po zmianie stanu ikony kalkulator na ołówek.
W kolejnych sekcjach tabeli danych zostały uporządkowane następujące parametry:

• sekcja Identyfikacja elementu:
  • Symbol - Numer pomieszczenia zgodnie z Wzór nazwy określonym w oknie Dane ogólne sekcja Konfiguracja wyglądu elementów i opisów
  • Typ pomieszczenia
  • Jednostka budynku -możliwość zmiany jednostki, do której jest przypisane Pomieszczenie.
• sekcja Położenie
  • Od kondygnacji
  • Do kondygnacji

Pozwala na przeniesienie pomieszczenia na inną kondygnację lub zadeklarowanie pomieszczenia wielokondygnacyjnego. Więcej informacji na ten temat:Tworzenie pomieszczeń wielokondygnacyjnych.

• Sekcja Wymiary
• A_s -
• Grubość podłogi - w stanie AUTO wartość pobierana z pola o tej samej nazwie dla elementu Kondygnacja
• Grubość sufitu podwieszanego - w stanie AUTO wartość pobierana z pola o tej samej nazwie dla elementu Kondygnacja'

W tabeli danych dostępne są również sekcje: Ogrzewanie, Chłodzenie, Wygląd 2D/3D, Etykieta.

• Wybór tabela danych

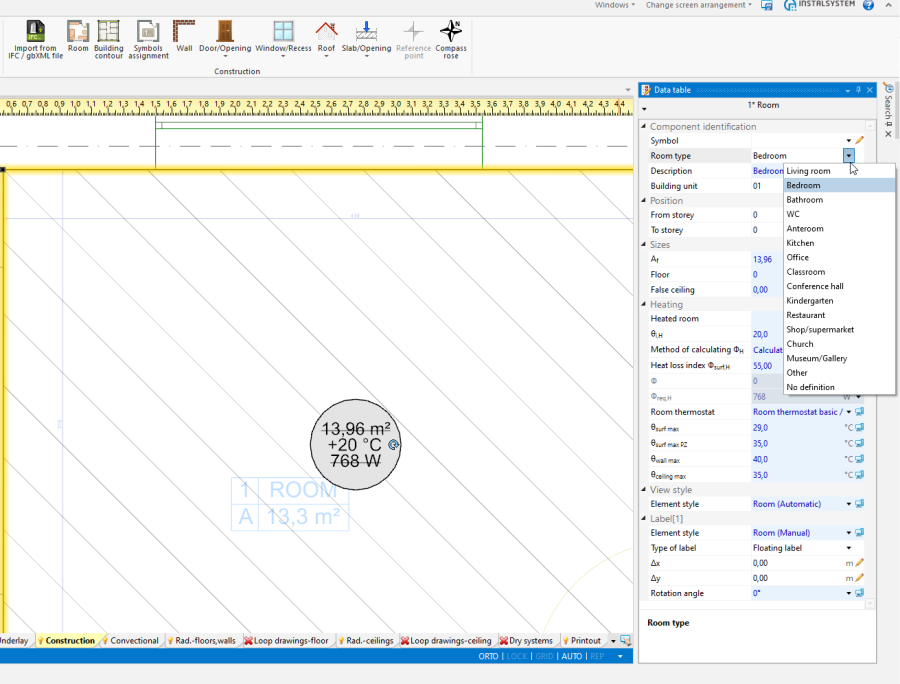

Wybór typu pomieszczenia. Wybór typu pomieszczenia wpływa na parametry tego pomieszczenia brane do obliczeń ogrzewania.

3. Wybór typu pomieszczenia

-->

Graficzna prezentacja układu pomieszczeń

Po zakończeniu edycji widok układu pomieszczeń prezentuje się w sposób pokazany na filmie:

Więcej informacji na ten temat: Nawigacja widoku w edytorze graficznym.

Numerowanie pomieszczeń

Więcej informacji na ten temat: Przygotowanie struktury budynku - Numerowanie pomieszczeń.

Nawigacja po utworzonej strukturze budynku

/wyszukiwarka i przeglądarka widok 2D i 3D/
