Nawigacja widoku w edytorze graficznym

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania
Produkt InstalSystem 5
EnergoSystem 5
Typ artykułu FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja 2024-04-23


Opis

Artykuł przedstawia zasady nawigowania po obszarze projektowym w oknach Edytor 2D oraz Widok 3D.

Lokalizacja w programie

Do nawigacji w programie służą:

  • Mysz
  • Narzędzia główne - Widok
  • Kostka nawigacyjna

Przykład użycia

Nawigacja w Edytor 2D - Mysz

Efekt Czynność domyślna
Powiększ/Pomniejsz Kręcenie rolką myszy
Przesuwanie widoku projektu Przesuwanie myszy + przyciśnięta rolka myszy
Przesuwanie widoku projektu góra/dół Kręcenie rolką myszy + Ctrl
Przesuwanie widoku projektu prawo/lewo Kręcenie rolką myszy + Shift + Ctrl

Nawigacja w Edytor 2D - sekcja Widok w Narzędzia główne

Efekt Narzędzie
Powiększ 2016-01-04 11-08-31.png
Pomniejsz Minus.png
Pokaż cały projekt All.png/ F5
Znajdź obieg krytyczny Crit1.png
Przesuwanie widoku projektu Take.png/ Ctrl + M
Powiększanie obszaru Hs-suf-navigation-select.png
Pokaż cały aktywny zakres edycji Full.png

Nawigacja w Widok 3D - Mysz

Efekt Czynność domyślna
Powiększ/Pomniejsz Kręcenie rolką myszy
Przesuwanie widoku projektu Przesuwanie myszy + przyciśnięta rolka myszy
Przesuwanie widoku projektu góra/dół Kręcenie rolką myszy + Ctrl
Przesuwanie widoku projektu prawo/lewo Kręcenie rolką myszy + Shift + Ctrl
Obrót widoku w 3D Przesuwanie myszy + przyciśnięta rolka myszy + Ctrl

Nawigacja w Widok 3D - sekcja Widok w Narzędzia główne

Efekt Narzędzie
Powiększ 2016-01-04 11-08-31.png
Pomniejsz Minus.png
Pokaż cały projekt All.png/ F5
Znajdź obieg krytyczny Crit1.png
Przesuwanie widoku projektu Take.png/ Ctrl + M
Powiększanie obszaru Hs-suf-navigation-select.png
Pokaż cały aktywny zakres edycji Full.png

Nawigacja w Widok 3D - Kostka nawigacyjna

Efekt Czynność domyślna
Obrót widoku góra - dół, prawo - lewo Uchwycenie kostki w dowolnym miejscu i ruszanie myszą
Przejście do widoku predefiniowanego (z boku, izometrycznego) Kliknięcie w narożnik, bok kostki lub krawędź kostki
Obrót widoku 3D bez zmiany kąta widzenia Uchwycenie obręczy pod kostką i ruszanie myszą
Przejście do widoku predefiniowanego (wybrana strona świata) Kliknięcie w stronę świata na obręczy

Nawigacja w oknie Widok 3D - pasek stanu

Widok modelu 3D

Efekt Funkcja
Włącz / wyłącz widoczność krawędzi modelu 3D Widok krawędziowy modelu 3D
Włącz / wyłącz widok perspektywiczny modelu 3D Perspektywa
Tryb widoku Tryb realistyczny
Tryb architektoniczny
Tryb płaski
Włącz / wyłącz widoczność cieni elementów modelu 3D Cienie elementów
Włącz / wyłącz animację obrotu widoku 3D Animacja obrotu widoku
Włącz / wyłącz widoczność kondygnacji modelu 3D Widoczność poziomów kondygnacji
Zmień Kolor tła obszaru roboczego dla Edytor 2D i Widok 3D Kolor tła obszaru roboczego


Widoczność elementów konstrukcji

Efekt Funkcja
Pokaż / ukryj wszystkie ściany w widoku 3D Pokaż wszystkie ściany w 3D / Ukryj wszystkie ściany w 3D
Pokaż / ukryj wszystkie stropy w widoku 3D Pokaż wszystkie stropy w 3D / Ukryj wszystkie stropy w 3D
Pokaż / ukryj wszystkie dachy w widoku 3D Pokaż wszystkie dachy w 3D / Ukryj wszystkie dachy w 3D
Włącz / wyłącz Wizualizacja Grubość podłogi oraz Grubość sufitu podwieszanego (na podstawie danych w oknie Dane ogólne) Włącz: %s Wizualizacja Grubość podłogi oraz Grubość sufitu podwieszanego / Wyłącz: %s Wizualizacja Grubość podłogi oraz Grubość sufitu podwieszanego


Widoczność elementów instalacji

Efekt Funkcja

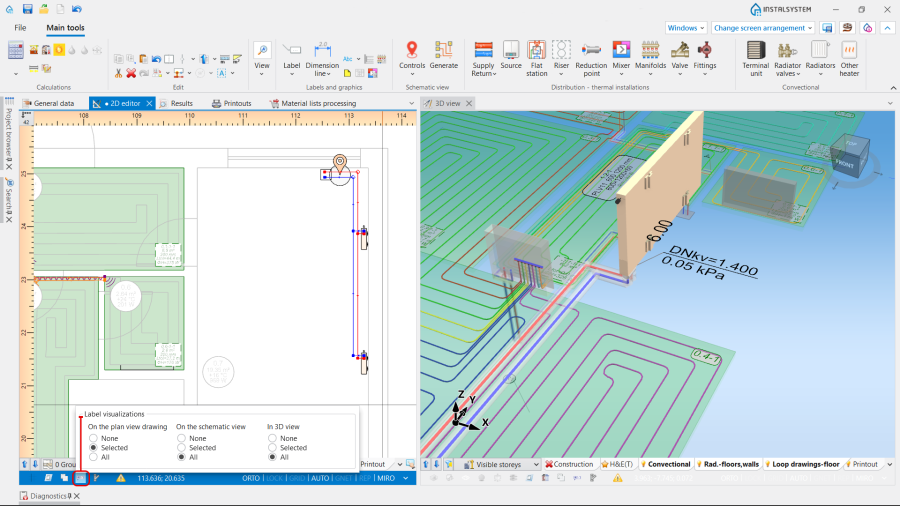

Włącz / wyłącz wizualizację etykiet elementów Na rzucie i W widoku 3D Wizualizacja etykiet
Włącz / wyłącz wizualizację elementów Widoczność elementów instalacji

Nawigacja w oknie Widok 3D za pomocą zakładki Widoczne kondygnacje

Zmiana widoczności kondygnacji dotyczy Konstrukcja budynku i wszystkich instalacji uwzględnionych w projekcie.

  • Aby kondygnacja będąca w użyciu była widoczna, należy wyłączyć widoczność pozostałych kondygnacji;
    Uwaga: elementy należące do wszystkich kondygnacji pozostają widoczne (np. klatki schodowe, podstopnice).
  • Aby szybko włączyć wizualizację całego budynku, należy włączyć widoczność checkbox'a Budynek.
