Projektowanie instalacji kanalizacji deszczowej

Produkt	InstalSystem 5
Typ artykułu	LEKCJA PROJEKTOWANIA
Ostatnia aktualizacja	2023-12-06

Zakres lekcji

Artykuł prezentuje podstawową ścieżkę projektowania wewnętrznej instalacji kanalizacji deszczowej grawitacyjnej. Moduł kanalizacji deszczowej grawitacyjnej przeznaczony jest do projektowania i obliczania instalacji odwadniającej dach płaski lub inną powierzchnię płaską np. taras. Rynny nie są uwzględnione, dlatego dachy pochyłe nie są objęte zakresem projektu. Obliczenia przeprowadzono w oparciu o normę EN 12056-3.
Moduł ma oddzielny checkbox w oknie Zakres projektu, oddzielne Dane ogólne, opcje obliczeń, style elementów oraz własny zakres edycji w edytorze graficznym. Przycisk uruchamiający obliczenia jest współdzielony z modułem kanalizacji sanitarnych, tak jak przycisk Sprawdź połączenia.

Potrzebne moduły i konfiguracja programów

Pakiet InstalSystem 5 zawierający moduł:
Instalacje kanalizacji deszczowej grawitacyjnej.

Plik projektu

Plik projektu wykorzystywany w tej lekcji: Kanalizacja deszczowa w budynku mieszkalnym (przykład do lekcji).

Stan początkowy

Załączony plik zawiera komplet danych domyślnych pobranych z szablonu. Strukturę budynku opracowano na podstawie podkładów w formacie DWG.

Kroki do wykonania

Otwarcie nowego pliku projektu

Tworząc nowy projekt wybrać z listy szablon zawierający dane domyślne dla kanalizacji deszczowej,
(alternatywnie): Wczytać istniejący plik ze strukturą budynku - minimum to poprawne rzędne i grubości stropów.

Zweryfikować i w razie potrzeby poprawić dane mające istotny wpływ na geometrię instalacji kanalizacji deszczowej:

Rzędna gruntu lub wybrać Modelowanie gruntu;
Grubość stropów na poszczególnych kondygnacjach („UWAGA! może to mieć wpływ na już wykonane lub planowane projekty innych instalacji w tym pliku) – dotyczy odwodnienia tarasu;
Rzędna szczytu dachu i kszatłt dachu, jeżeli projekt zawiera kompletną strukturę budynku.

Edycja danych ogólnych projektu

Uzupełnić dane domyślne w oknie Dane ogólne:

Zakres projektu - wybrać zakres projektu: Instalacje kanalizacji deszczowej.

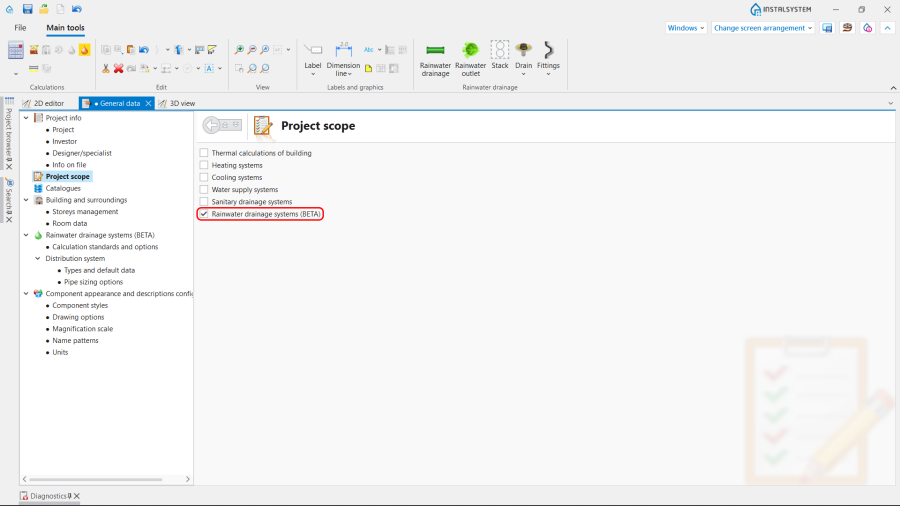

1. Zakres projektu.
Katalogi produktów – wybrać i przenieść wymagane katalogi do okna Katalogi w projekcie:. W celu przyspieszenia wyboru, można użyć filtrowania katalogów. Więcej informacji na ten temat: Użycie katalogów i danych katalogowych w projekcie.
Normy i opcje obliczeń – zweryfikować i skorygować, jeżeli to wymagane:
- Natężenie opadów,
- Spadki i wypełnienia.

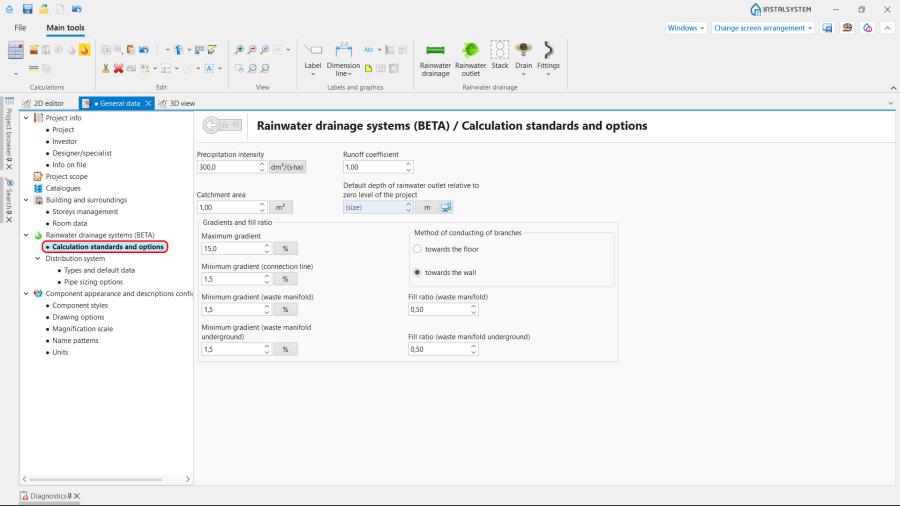

  2. Normy i opcje obliczeń.
Instalacje kanalizacji deszczowej / Instalacja rozprowadzająca / Typy i dane domyślne – dodać typy domyślne:
- Domyślny typ rur: Kanalizacja deszczowa,
- Domyślne sposoby realizacji połączeń.

  3. Typy i dane domyślne.
Zweryfikować i w razie potrzeby skorygować ustawienia na zakładce Opcje doboru rur.
Zarządzanie kondygnacjami – zweryfikować i skorygować, jeżeli to wymagane:
- Punkt przejścia pionu w sieć - Określenie rzędnej punktów przejścia pionów w sieć odpływową. Należy ustawić dla tej kondygnacji, na której narysowano sieć odpływową.

  4. Punkt przejścia pionu w sieć.
- Odległość od podłogi punktów włączeń do pionu - Dla danej kondygnacji, domyślna odległość od podłogi punktu, w którym podejścia od przyborów będą włączane do pionu. Dla każdego podejścia można to zmienić w tabeli danych działki włączonej do pionu.

  5. Odległość od podłogi punktów włączeń do pionu .
Jeżeli układ instalacji jest powtarzalny na kolejnych kondygnacjach, skopiować powtarzalne części instalacji na inne kondygnacje używając funkcji Utwórz kopię zaznaczonych elementów na kondygnacji powyżej lub Utwórz kopię zaznaczonych elementów na wielu kondygnacjach.

Edycja instalacji i jej danych

Wykonać operacje wstawiania i edycji graficznej wykorzystując tryby AUTO i ORTO.

Wybrać zakres edycji Kanalizacja (D);
Wstawić elementy typu Wpust: Wpust dachowy oraz Wpust podłogowy, biorą pod uwagę konstrukcję budynku. Podzielić zlewnię na części zgodnie z nachyleniem dachu;
Określić dla każdej zlewni wartość Efektywna powierzchnia zlewni używając funkcji Pomiar powierzchni.
Wstawić elementy typu Pion i wpisać ich dane w oknie Tabela danych:
- W sekcji Położenie, zadeklarować zakres kondygnacji dla elementu Pion.
- Wybrać Elem. zakończenia pionu;

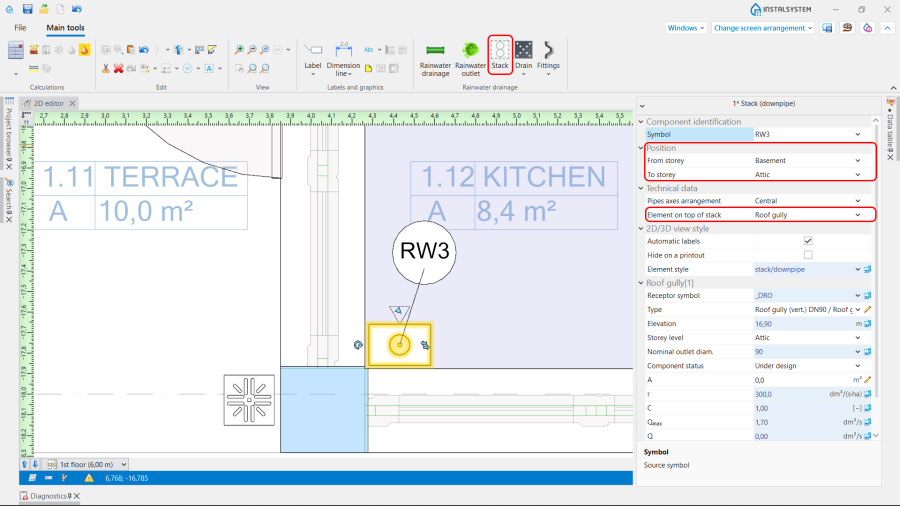

  6. Dane elementu Pion.
  - Dla elementu Wpust dachowy sprawdzić i jeżeli to konieczne skorygować Typ, a także podać wartość Efektywna powierzchnia zlewni;
  - W przypadku, gdy wybrano Połączenie z pionem wyżej, należy zadeklarować Połącz do pionu o symbolu oraz określić Odl. od stropu połączenia z pionem wyżej.
Wstawić Ujście ścieków deszczowych i zweryfikować jego pozycję w modelu. UWAGA! W ramach jednej instalacji kanalizacji deszczowej może znajdować się tylko jedno Ujście ścieków deszczowych. W projekcie natomiast może znajdować się kilka różnych instalacji.
Połączyć Pion z elementami typu Wpust za pomocą działek o typie Kanalizacja deszczowa. Jeśli Wpust powinien być podłączony na kondygnacji innej, niż domyślna, zmienić Sposób deklaracji punktu włączenia do pionu na Zdefiniowana przez użytkownika, następnie ręcznie ustawić wymaganą wartość Odległość od podłogi punktu włączenia do pionu.

7. Sposób deklaracji punktu włączenia do pionu.
Podłączyć Ujście ścieków deszczowych z elementami typu Pion na najniższej kondygnacji, żeby stworzyć sieć odpływową. Sieć jest układana z uwzględnieniem wartości Punkt przejścia pionu w sieć zadawanej w oknie Dane ogólne.
(Opcjonalnie) Jeśli jest taka potrzeba, zmienić sposób realizowania punktów końcowych działek na inny, niż domyślny wybrany w Danych ogólnych. Zmiana ta jest możliwa w oknie Tabela danych dla elementu Węzeł.
Wstawić elementy typu Armatura w oknie Edytor 2D lub Widok 3D: Obejście i Osadnik.
Wybrać Typ z dostępnych katalogów i jeśli to konieczne, dostosować Kąt obrotu.

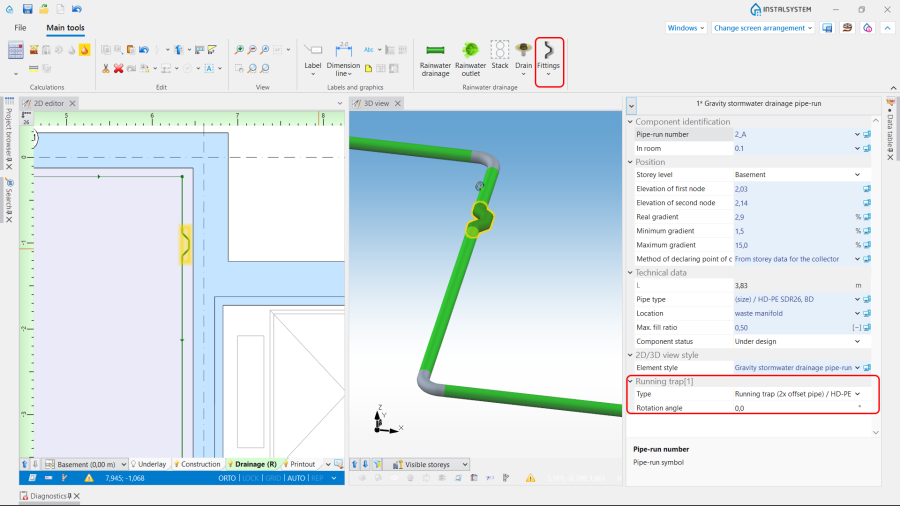

8. Wstawienie elementów typu Armatura.

Weryfikacja poprawności struktury instalacji.

Zweryfikować poprawność połączeń elementów instalacji korzystając z funkcji Sprawdź połączenia (Skrót: Shift + F2);
Zweryfikować poprawność struktury instalacji korzystając z Widok 3D;
Dostosować układ działek do czynników zewnętrznych, np. przejścia przez ściany, kolizje z innymi instalacjami.

Wykonanie obliczeń

Uruchomić obliczenia z zakresu Instalacje kanalizacyjne za pomocą ikony znajdującej się w sekcji Obliczenia na pasku narzędzi;
Zweryfikować komunikaty w oknie Diagnostyka. W pierwszej kolejności wyeliminować Błędy;
Zweryfikować i jeżeli to konieczne dostosować układ instalacji: spadki, kolizje, nakładanie się węzłów, itp.

Po wykonanych obliczeniach można ręcznie korygować pionowy przebieg sieci w następujący sposób:

narzucając odpowiednie wartości w oknie Tabela danych dla elementu Działka kanalizacji deszczowej grawitacyjnej w polach: Spadek rzeczywisty, Rzędna 1. punktu działki, Rzędna 2. punktu działki,
dzieląc wybrane działki na części i odpowiednio modyfikując ich dane.
Zalecane jest wprowadzanie tego typu zmian stopniowo i obserwowanie ich wpływu na instalację, ponieważ zmiana w jednym punkcie sieci po obliczeniach może w istotny sposób zmienić ułożenie większej jej części.

Uwaga! Program określając pionowy przebieg działek nie przekracza wartości narzuconej w polu Spadek maksymalny w oknie Dane ogólne na zakładce Normy i opcje obliczeń. Wartość ta jest również automatycznie propagowana do danych wszystkich działek. W razie różnicy rzędnych między końcem obliczanej działki a działką lub ujściem ścieków, do których następuje połączenie, generowana jest automatycznie dodatkowa działka pionowa. W celu uniknięcia powyższego, należy zezwolić na ułożenie działki z większym spadkiem: zwiększyć indywidualnie dla danej działki wartość w polu Spadek maksymalny w oknie Tabela danych i przeliczyć projekt ponownie.

Weryfikacja wyników

Po obliczeniach należy wizualnie zweryfikować ułożenie sieci w oknie Widok 3D.
Jeżeli obliczenia zakończą się chociaż z jednym błędem, wyników nie można uznać za prawidłowe.
Wprost na rysunkach można zweryfikować dobrane średnice działek i kształtki.

9. Wizualna weryfikacja w oknie Widok 3D window.
Jeżeli w projekcie został wykorzystany katalog dostarczający wizualizację działek (trójniki, kolanka itd.), można ją wykorzystać do oceny poprawności doboru kształtek w węzłach działek. W tym celu należy włączyć wizualizację kształtek w oknie Dane ogólne na zakładce Opcje rysowania lub używając ikony Widoczność elementów instalacji w oknie Widok 3D.

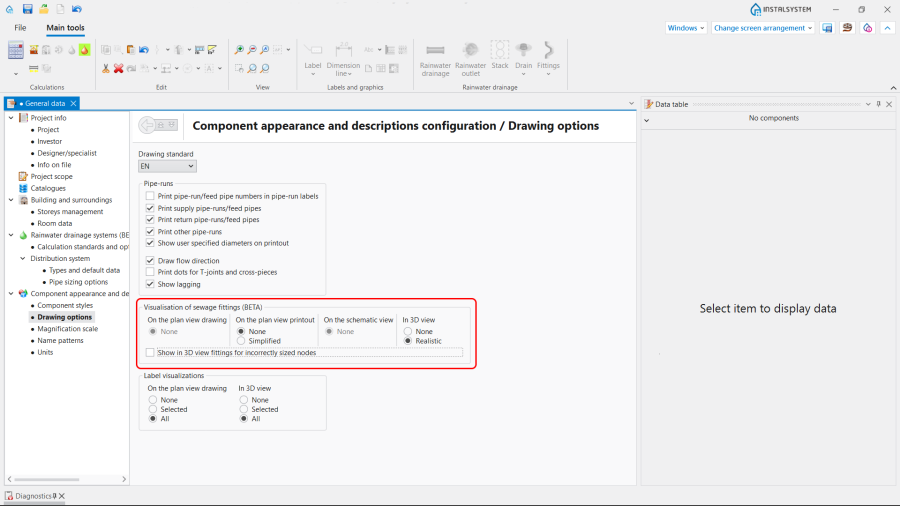

10. Wizualizacja kształtek kanalizacyjnych.

Uwaga! Wizualizowane są tylko węzły z poprawnie dobranymi wszystkimi wymaganymi kształtkami, czyli węzły, dla których w oknie Diagnostyka nie ma żadnych komunikatów ostrzeżeń.

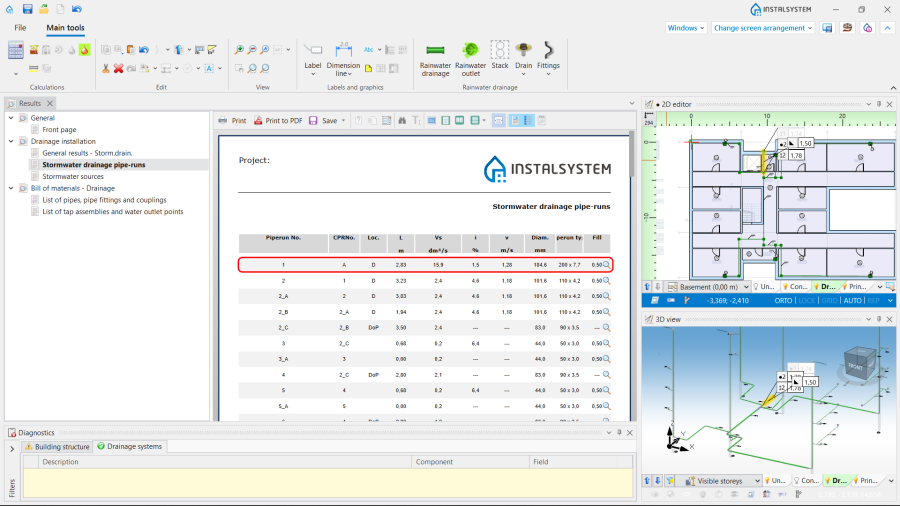

Inne formy prezentacji wyników obliczeń to: etykiety elementów i tabele wyników Więcej informacji na ten temat: Presentation of the calculations result.

11. Zestawienie rur, kształtek i złączek.

Przygotowanie rysunków do wydruku/eksportu

Aby na wydruku graficznym uzyskać wyniki dla działek i węzłów instalacji, należy wstawić etykiety Więcej informacji na ten temat: Przygotowanie rysunków do eksportu/wydruku.
Gotowe rysunki można wydrukować lub wyeksportować Więcej informacji na ten temat: Eksport / wydruk wyników i rysunków.
