Opis problemu

Poprawa wyników cieplnych i hydraulicznych poprzez parametry konstrukcyjne i eksploatacyjne grzejnika płaszczyznowego.
Więcej informacji na ten temat: Projektowanie instalacji ogrzewania podłogowego i ściennego

Sposób rozwiązania

PARAMETRY, KTÓRE NALEŻY UWZGLĘDNIĆ NA ETAPIE PROJEKTU INSTALACJI I BUDOWY OBIEKTU

  • Rozmieszczenie i wielkość grzejników płaszczyznowych - większa powierzchnia elementu typu Strefa podłóg grzewczych/chłodzących pozwala na zastosowanie niższej temperatury zasilania.

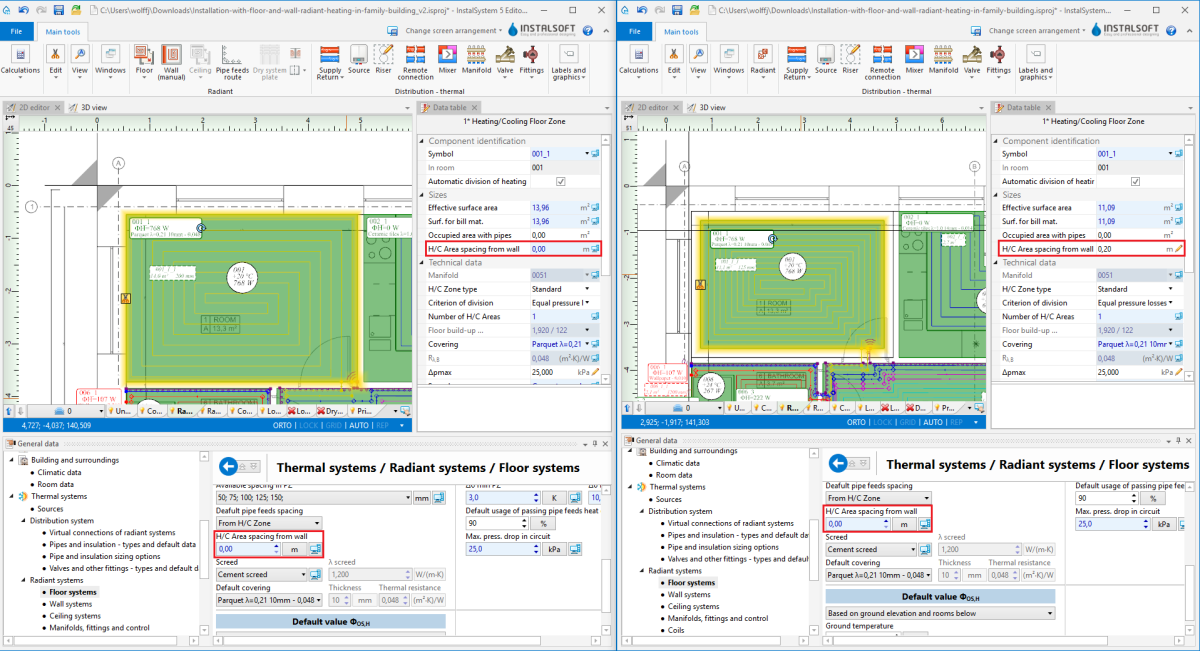

    1. Rozmiar elementu Strefa podłóg grzewczych/chłodzących


    Więcej informacji na ten temat: Strefa powierzchni grzewczo-chłodzących
  • Maksymalna możliwa do uzyskania temperatura zasilania, jeżeli źródłem jest pompa ciepła.
  • Maksymalna długość pętli - wpływa na wielkość oporów hydraulicznych i wielkość rozdzielacza, w konsekwencji na koszty eksploatacyjne i inwestycyjne.

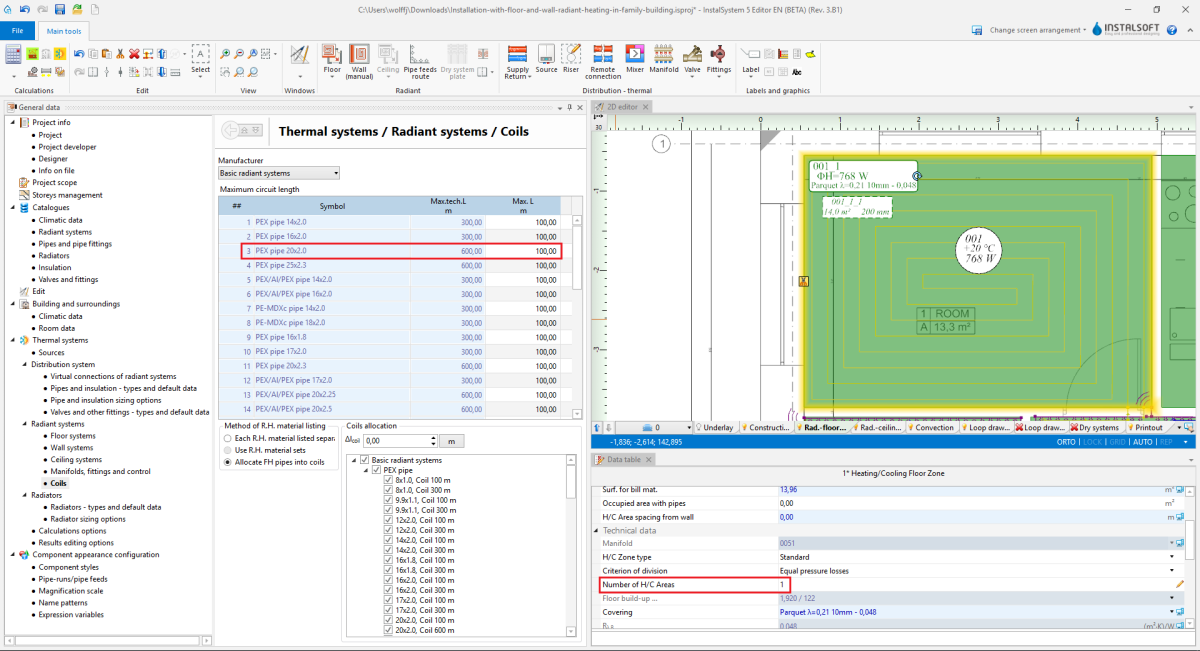

    2.Max. dł.

  • Dopuszczalny odstęp układania - wpływa na średnią temperaturę powierzchni grzejnika płaszczyznowego.

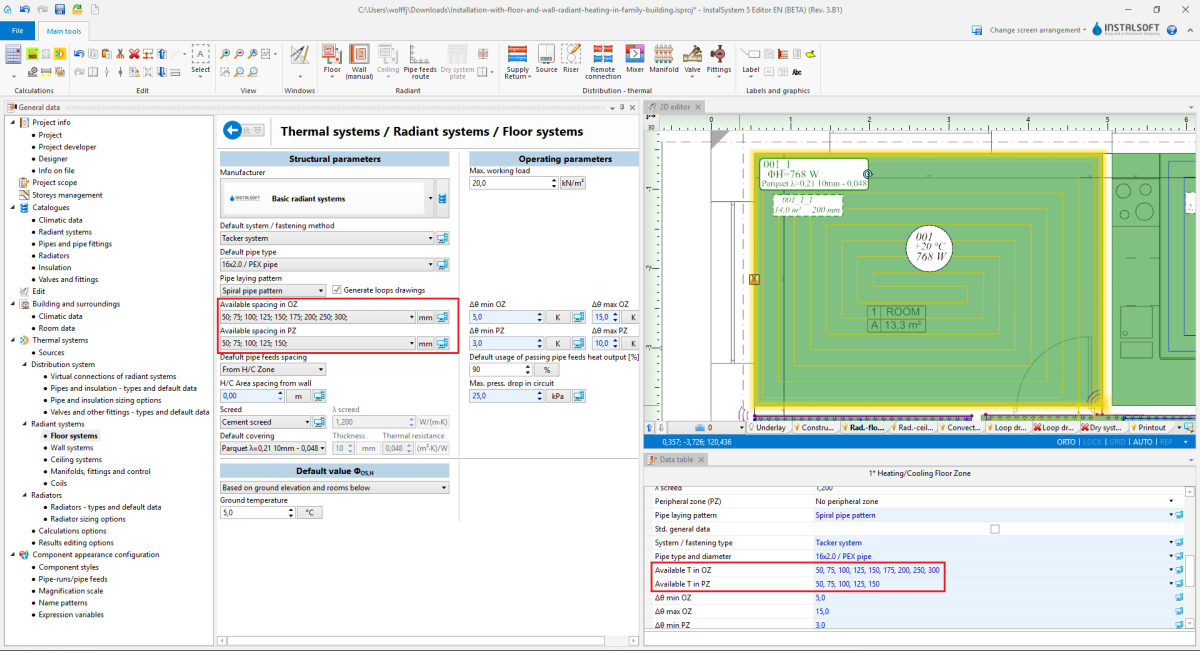

    3. Odstęp układania

  • Grubość warstwy izolacji pod grzejnikiem płaszczyznowym - wpływa na Straty systemów płaszczyznowych poza obszar zasilania źródła.

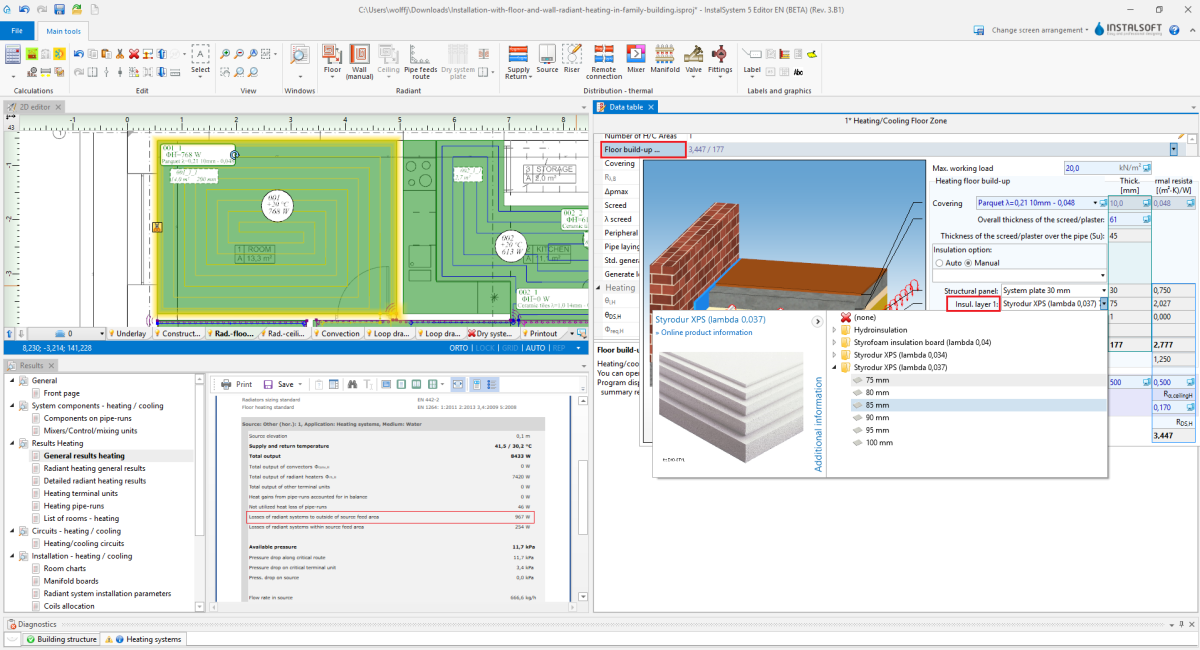

    4. Warstwa izolacji

  • Wybór odpowiedniego typu elementu Okładzina w pomieszczeniach - wpływa na wydajność grzejnika płaszczyznowego i równomierność rozkładu temperatury na jego powierzchni.

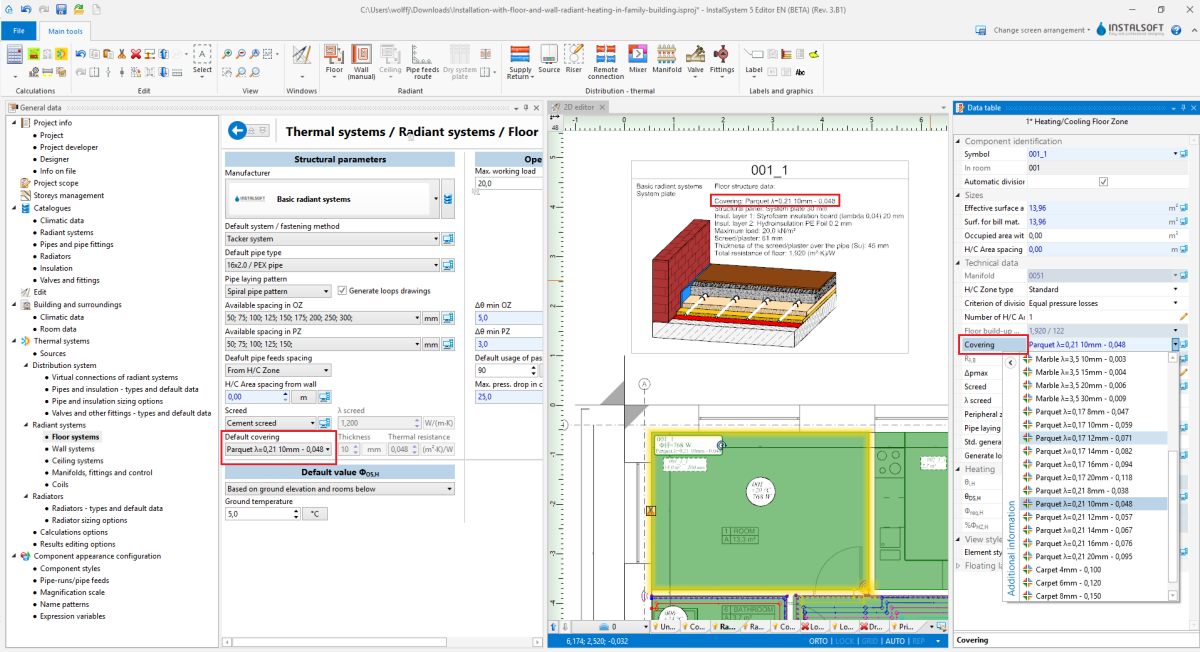

    5.Okładzina

    Więcej informacji na ten temat: Zmiana parametrów konstrukcyjnych

PARAMETRY, KTÓRE MOŻNA USTAWIĆ/SKORYGOWAĆ NA WYKONANEJ INSTALACJI

  • Temperatura zasilania, jeżeli zastosowano układ z regulowaną temperaturą zasilania (np. kocioł gazowy z mieszaczem lub zestawem pompowo-mieszającym)

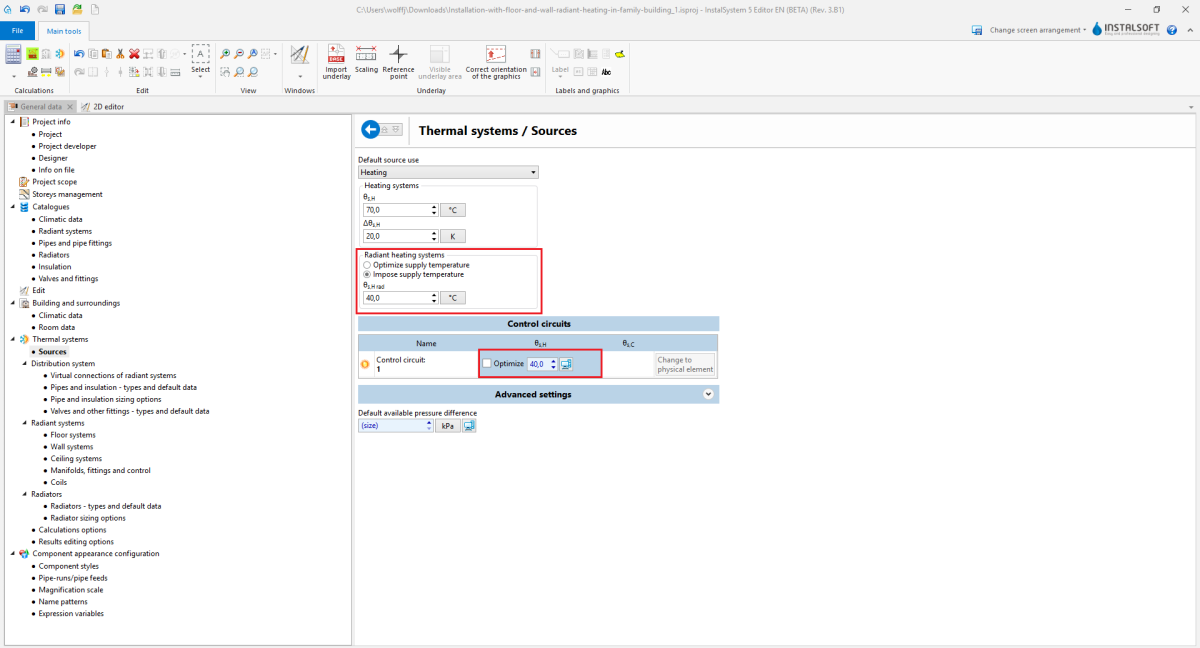

    6. Temperatura zasilania

    Więcej informacji na ten temat: Korekta parametrów instalacji w celu dostosowania mocy uzyskanej do wymaganej
  • Maksymalne natężenie przepływu w pętlach ogrzewania podłogowego - w programie możliwe poprzez kontrolę Δθ min SW, Δθ max SW, Δθ min SB i Δθ max SB lub narzucenie wartości Różnica temp. pomiędzy zas. a pow..

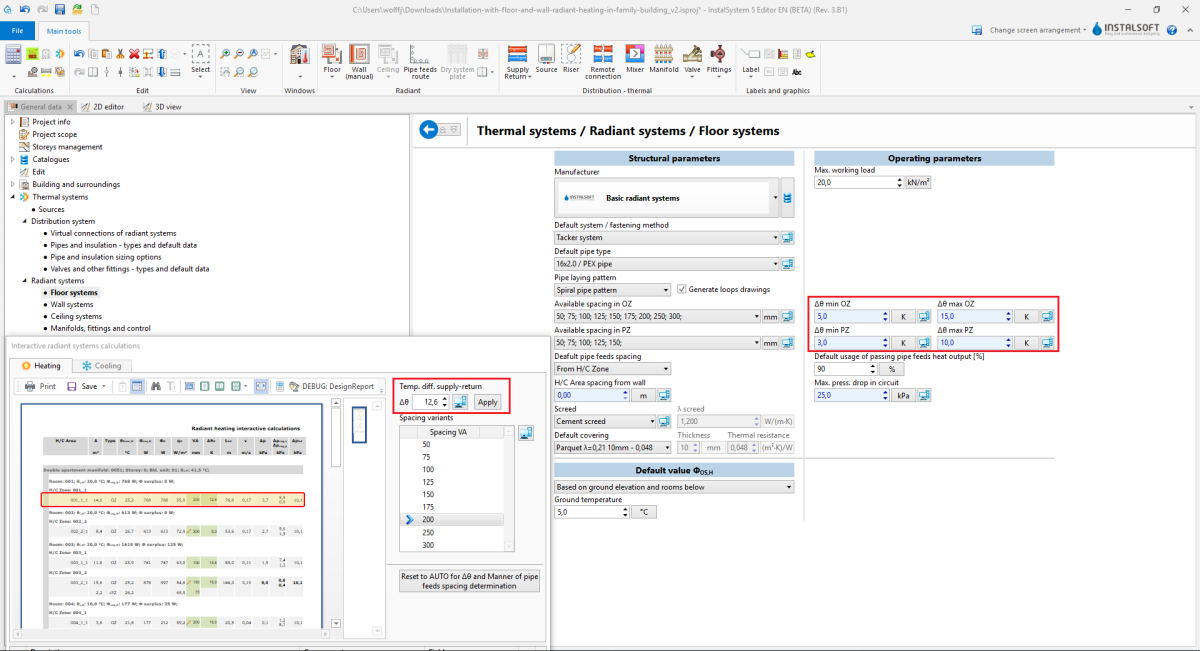

    7. Parametry wpływające na maksymalne natężenie przepływu w pętlach ogrzewania podłogowego

    Więcej informacji na ten temat: Zmiana parametrów eksploatacyjnych
