Jak zmienić współrzędne w zaimportowanym podkładzie DWG
| Produkt | InstalSystem 5 |
| Typ artykułu | PORADA I WSKAZÓWKA |
| Ostatnia aktualizacja | 2026-03-19 |
Opis problemu
Czasami podczas importowania Podkładu z pliku DWG konieczna jest zmiana jego współrzędnych. W tym artykule opisano sposób wykonania takiej czynności.
Sposób rozwiązania
Po wykonaniu operacji Importuj podkład (Więcej informacji na ten temat: Import plików podkładów), Podkład jest umieszczany na rysunku z oryginalnymi współrzędnymi z pliku źródłowego. Współrzędne te można zmienić, korzystając z poniższych metod.
Zmiana współrzędnych elelmentu Punkt odniesienia
- Wstawić Punkt odniesienia;
- Zmienić Wsp. X i Wsp. Y w oknie Tabela danych - umożliwia to wprowadzanie lokalnych zmian współrzędnych poprzez modyfikację układu współrzędnych w projekcie.

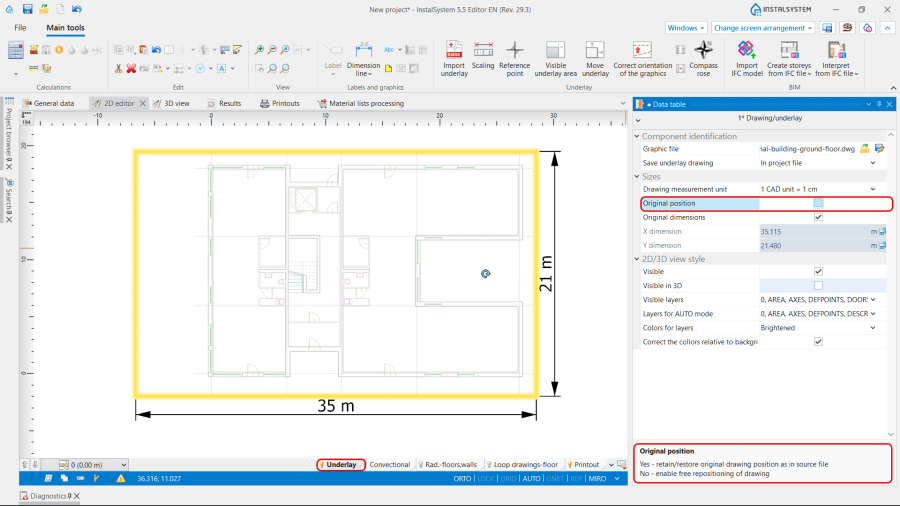

Odznaczenie opcji "Współrzędne wg oryginału"
- Odznaczyć opcję Współrzędne wg oryginału w oknie Tabela danych - umożliwia to swobodne przesuwanie zaimportowanego elementu Podkład na obszarze rysunku.
1. Współrzędne wg oryginału. - Wstawić Punkt odniesienia.
Uwaga! Wymienione metody umożliwiają lokalne zmiany współrzędnych w projekcie. Podczas eksportu bez modyfikacji współrzędnych, oryginalne współrzędne z importowanego pliku zostają zachowane.

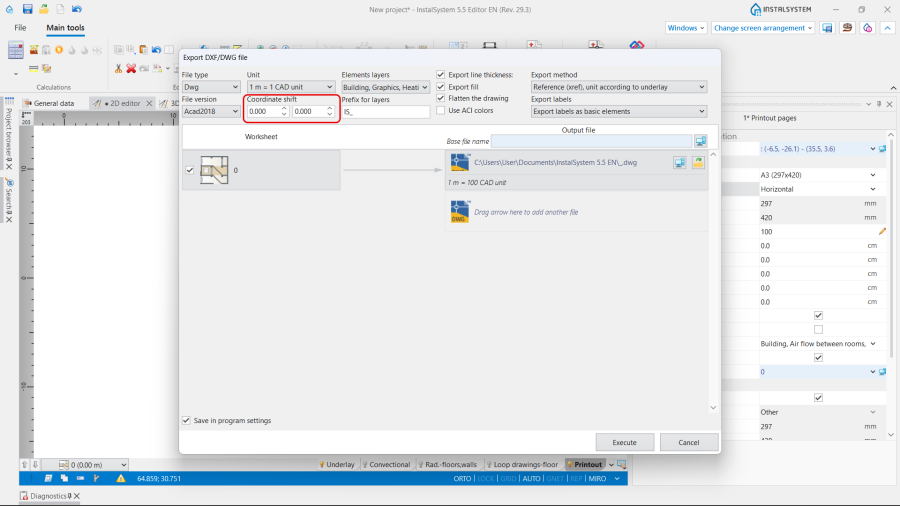

Zmiana współrzędnych do eksportu
W celu eksportu pliku (Więcej informacji na ten temat: Eksport / wydruk wyników i rysunków) ze zmienionymi współrzędnymi, należy zmienić wartości w polach Przesunięcie współrzędnych.
