Jak uwzględnić rysunkową długość pętli w obliczeniach

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania
Produkt InstalSystem 5
Typ artykułu PORADA I WSKAZÓWKA
Ostatnia aktualizacja 2021-03-29


Opis problemu

Według domyślnych ustawień programu długość pętli ogrzewania płaszczyznowego wyznaczana jest na podstawie wskaźnika uwzględniającego podstawowe parametry (wariant ułożenia pętli, odstęp układania, powierzchnia grzejnika płaszczyznowego).
Możliwe jest alternatywne uwzględnienie rysunkowej długości pętli w obliczeniach (cieplnych i hydraulicznych) oraz w zestawieniu materiałów.
Warunkiem jest wcześniejsze utworzenie (automatyczne lub ręczne) rysunków pętli w elementach typu Podłoga grzewczo-chłodząca.

Sposób rozwiązania

  1. Przełączenie w oknie Dane ogólne w sekcji Dodatkowe opcje na opcję "rysunkową długość pętli"

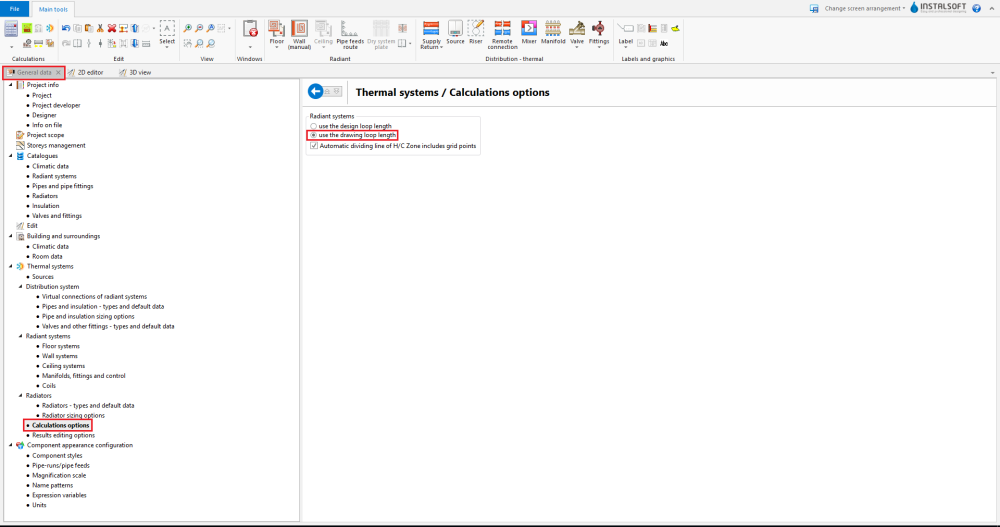

    1. Lokalizacja w programie - rysunkową długość pętli


UWAGA!!! Po zmianie tego ustawienia zmienia się sposób wyznaczania odstępu układania rur do obliczeń wydajności grzewczej/chłodniczej powierzchni. Obliczeniowy odstęp układania wynika z ilorazu powierzchni i długości pętli. Dlatego pole Odstęp układania w oknie Interaktywne obliczenia systemów płaszczyznowych jest zablokowane (nie można go edytować).

  1. Ręczna korekta rysunków pętli
    Więcej informacji na ten temat: Ręczna edycja rysunków pętli

Porównanie opcji "obliczeniową długość pętli" i "rysunkową długość pętli" :

  • Wybór opcji "obliczeniową długość pętli"

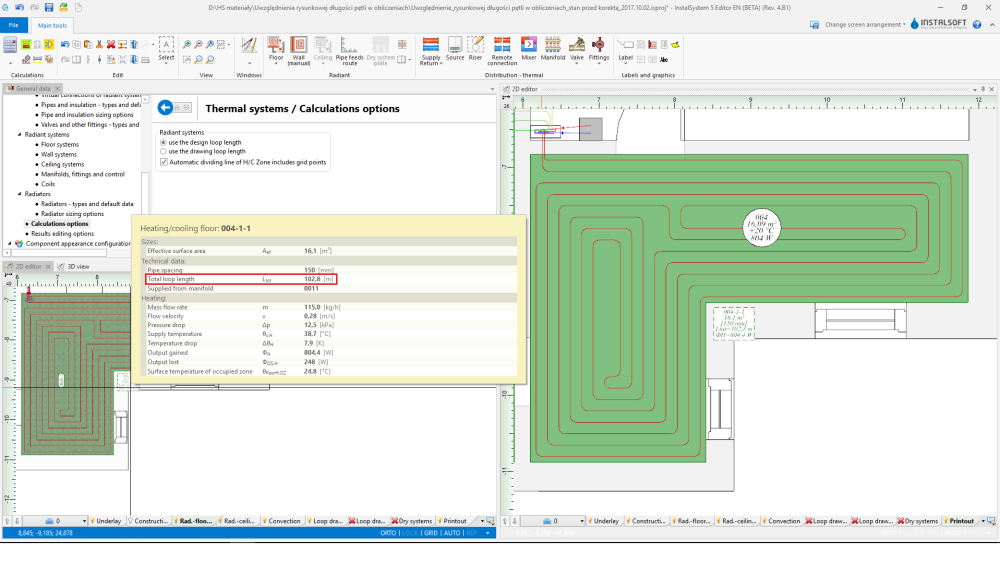

    2. Wyniki dla elementu Podłoga grzewczo-chłodząca przy wyborze opcji obliczeniową długość pętli


  • Po ręcznej korekcie rysunku pętli i wyborze opcji "rysunkową długość pętli":

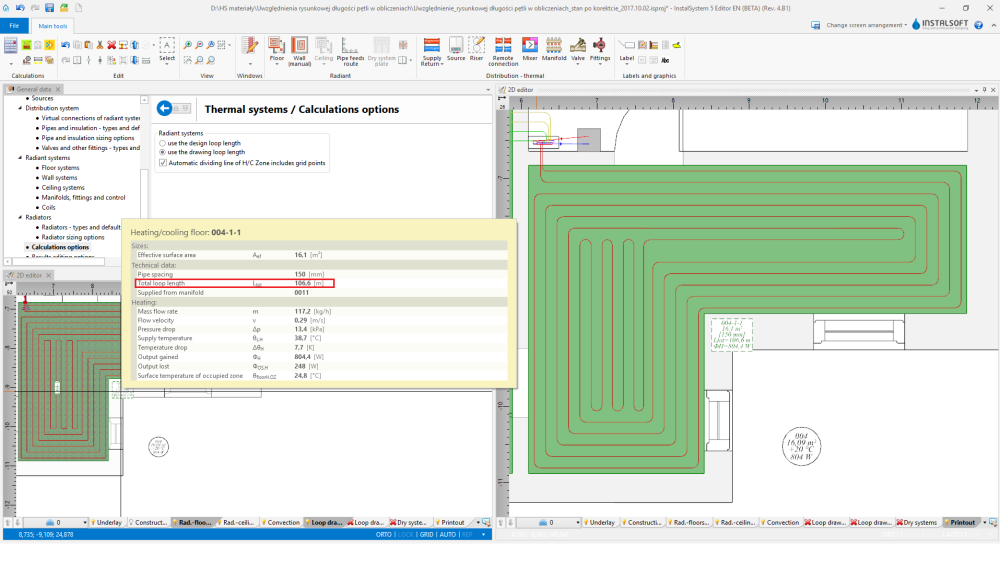

    3. Wyniki dla elementu Podłoga grzewczo-chłodząca przy wyborze opcji rysunkową długość pętli


    Więcej informacji na ten temat: Projektowanie instalacji ogrzewania podłogowego i ściennego
