Typ artykułu	LEKCJA PROJEKTOWANIA
Ostatnia aktualizacja	2024-09-09

Zakres lekcji

W artykule przedstawiono podstawową ścieżkę szybkiego i łatwego projektowania instalacji ogrzewania podłogowego. Projekty utworzone w InstalSmart można kontynuować w aplikacji InstalSystem. Jednak projektów utworzonych w InstalSystem nie można otworzyć w InstalSmart.

Aplikacja InstalSmart jest ograniczona do pięciu okien: Dane ogólne, Edytor 2D, Wyniki, Diagnostyka i Tabela danych i ma stały układ okien. Aplikacja posiada jedną wspólną wstążkę ze wszystkimi ikonami/funkcjami dla wszystkich zakresów edycji. InstalSmart opiera się na pełnej aplikacji InstalSystem i umożliwia przygotowanie uproszczonych projektów, które mogą stanowić podstawę do wstępnej oceny instalacji ogrzewania podłogowego.

Potrzebne moduły i konfiguracja programów

• InstalSmart wyposażony jest w dwa podstawowe moduły:
  • Moduł bazowy
  • Systemy płaszczyznowe

Filmy powiązane z tematyką artykułu

Wskazane filmy poruszają tematykę omawianą w tym artykule, nie stanowią natomiast nagrania przebiegu lekcji.

Kroki do wykonania

Przygotowanie środowiska roboczego

Uzyskanie dostępu do aplikacji

Plik instalacyjny należy pobrać ze strony internetowej: Pliki instalacyjne.

Instalacja, aktywacja, aktualizacja

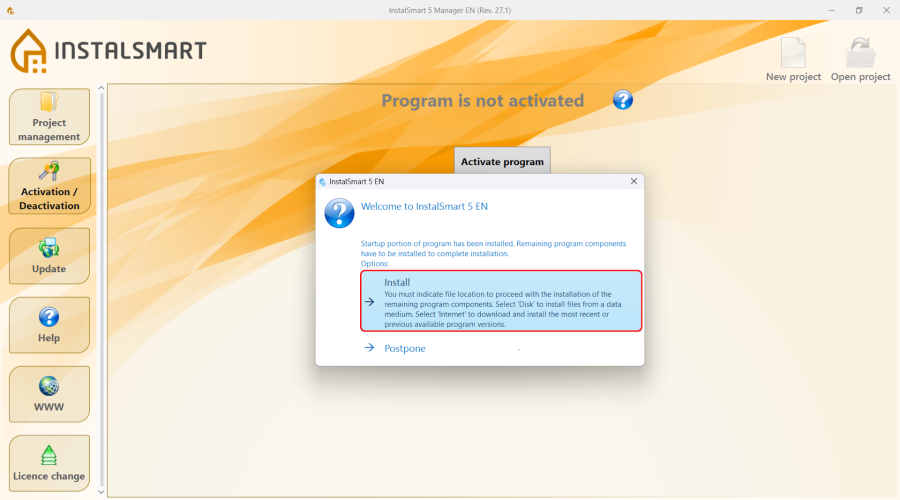

Zainstalować aplikację za pomocą przycisku "Instaluj".

1. InstalSmart5 Manager EN.

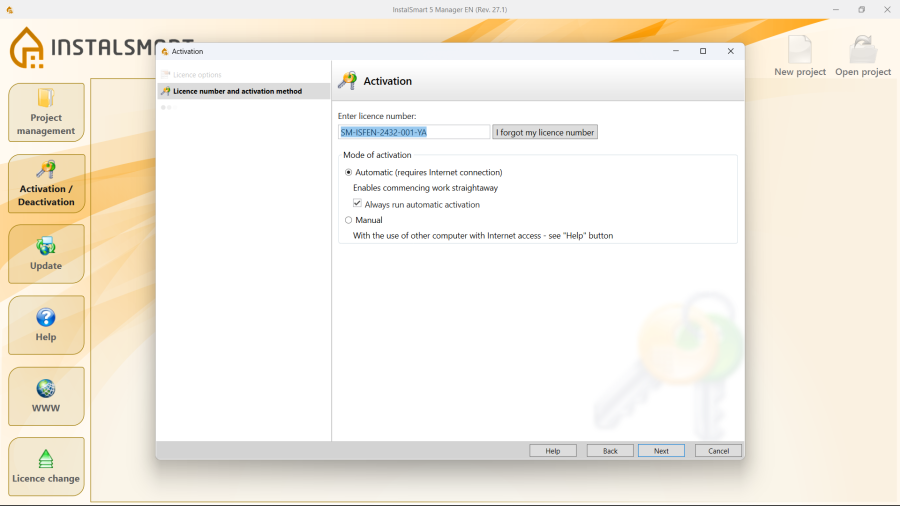

Do aktywacji darmowej neutralnej wersji programu użyć multi-aktywacyjnej licencji SM-ISFPL-2432-001-PU.

2. Aktywacja programu.

Tworzenie pliku projektu

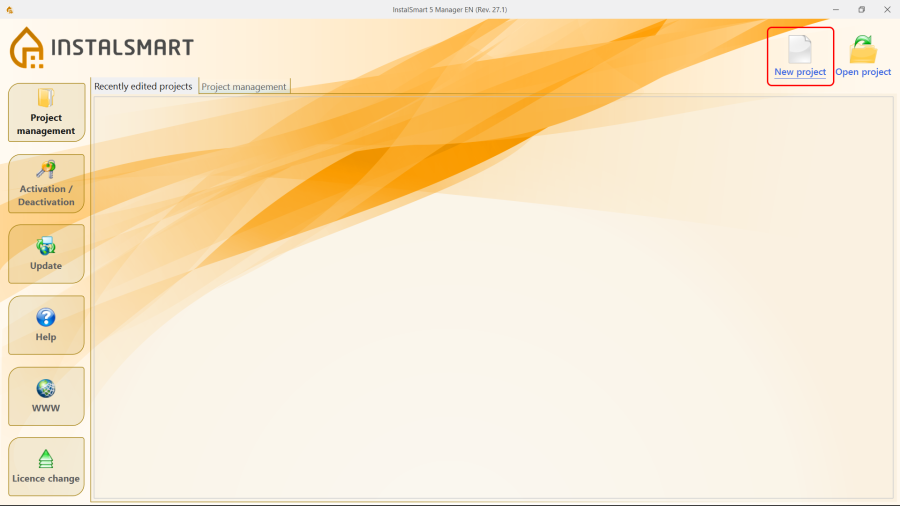

Utworzyć projekt używając funkcji Nowy projekt.

3. Nowy projekt.

Praca z projektem

Edycja danych ogólnych

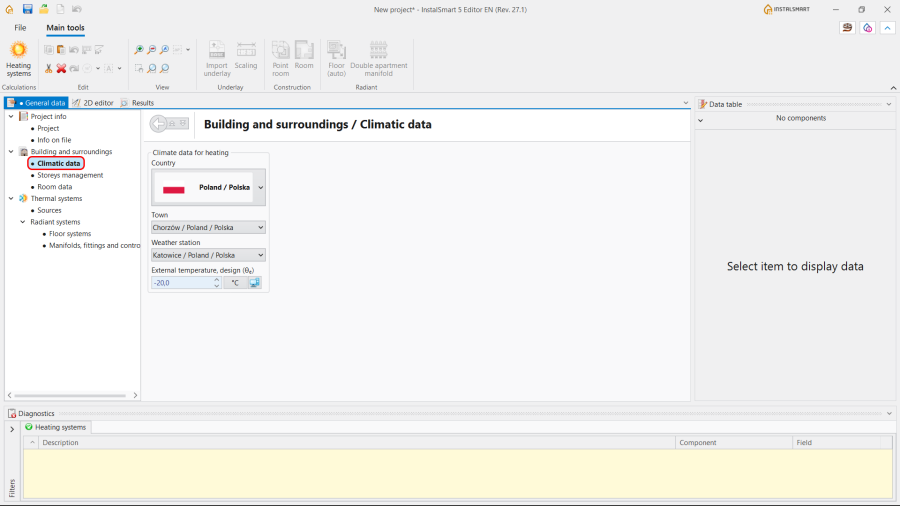

Dane klimatyczne

• Określić lokalizację projektowanego obiektu, aby automatycznie pobrać wartość danej Projektowa temperatura zewnętrzna na podstawie danych klimatycznych.



  4.Dane klimatyczne.

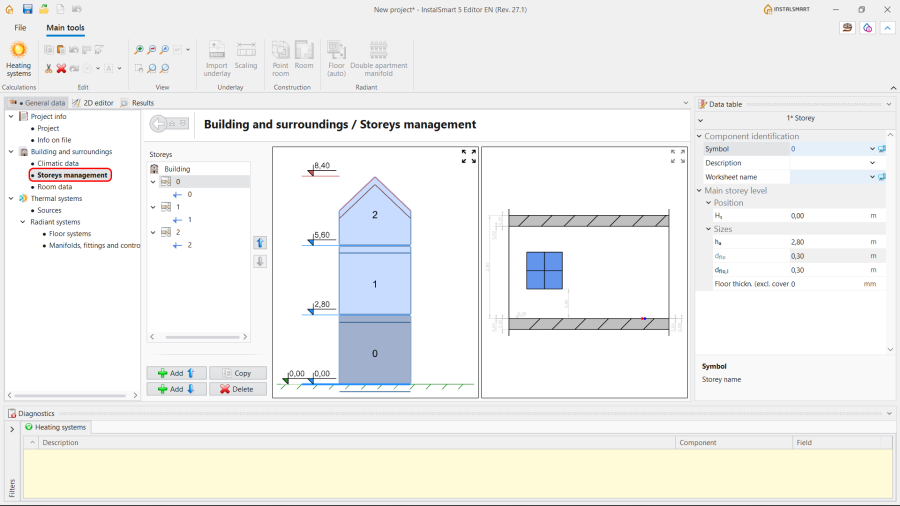

Zarządzanie kondygnacjami

• Utworzyć wymaganą liczbę kondygnacji;
• Określić Symbol i Opis dla każdego elementu Kondygnacja;
• Uzupełnić sekcję Położenie i Wymiary.



  5.Zarządzanie kondygnacjami.

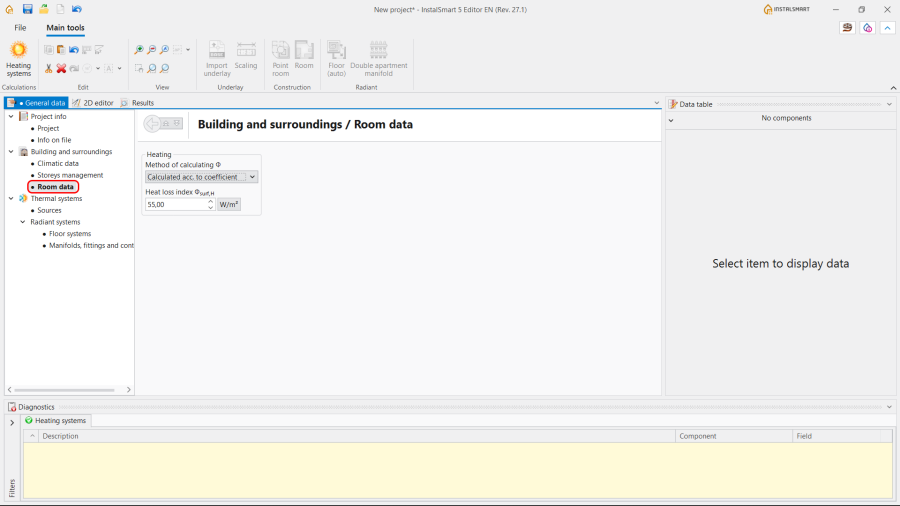

Dane pomieszczeń

• Wybrać Sposób obliczania Φ - Obliczana wg wskaźnika lub Narzucona przez użytkownika;
• (Opcjonalnie) Dostosować Wskaźnik Φ_Pow,H.



  6.Dane pomieszczeń.

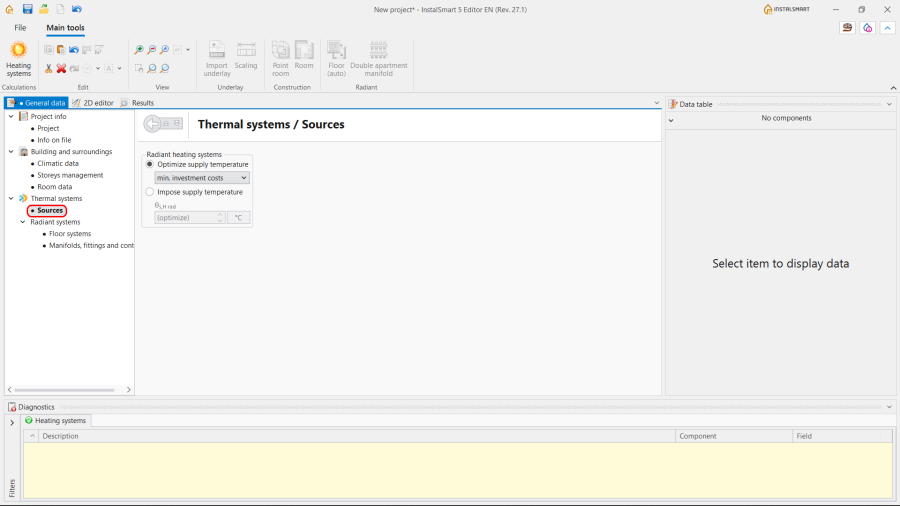

Instalacje cieplne / Źródła

Wybrać metodę wyznaczania temperatury zasilania:

• Optymalizowana przez program w oparciu o Min. kosztów inwestycji lub Cieplnie i hydraulicznie;
• Narzuć temperaturę zasilania ręcznie.



  7.Instalacje cieplne / Źródła.

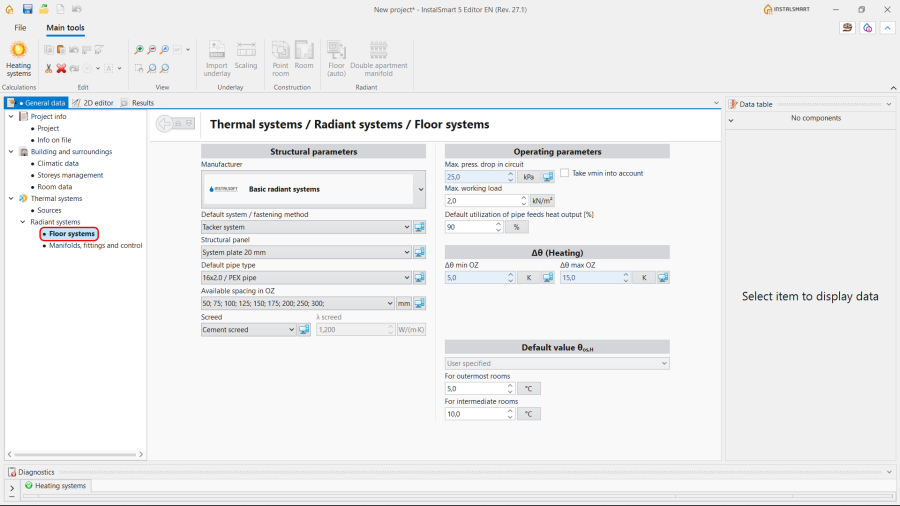

Instalacje cieplne / Systemy płaszczyznowe

• Systemy podłogowe:
  • Określić Parametry konstrukcyjne;
  • Określić Parametry eksploatacyjne.



    8.Instalacje cieplne / Systemy płaszczyznowe / Systemy podłogowe.

    Uwaga: Aplikacja InstalSmart nie oferuje następujących opcji:
  • generowanie pętli wężownic, więc nie ma tu możliwości wyboru funkcji Wariant ułożenia i Generuj rysunki pętli;
  • wstawianie Strefy brzegowej, więc wybór jakie mają być Dostępne odstępy układania w SB jest niemożliwe;
  • ustawienie wartości Odstęp PG/Ch od ściany;
  • prowadzenie przyłączy, więc nie można określić ustawień dla funkcji Prowadzenie przyłączy;
  • automatyczne wyznaczanie wartości Domyślna wartość θ_DS,H (Temperatura po drugiej stronie dla okresu ogrzewania), więc wartość ta może być tylko narzucona.

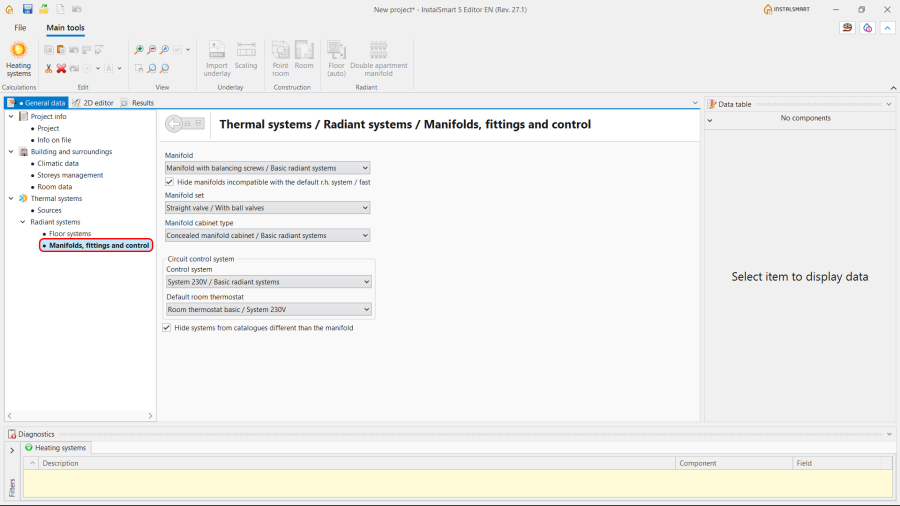

• Rozdzielacze, ich osprzęt i automatyka:
  • Określić parametry dla elementu Rozdzielacz;
  • Określić parametry dla Automatyka ogrzewania płaszczyznowego.



    9.Instalacje cieplne / Systemy płaszczyznowe / Rozdzielacze, ich osprzęt i automatyka.



Edycja danych elementów instalacji

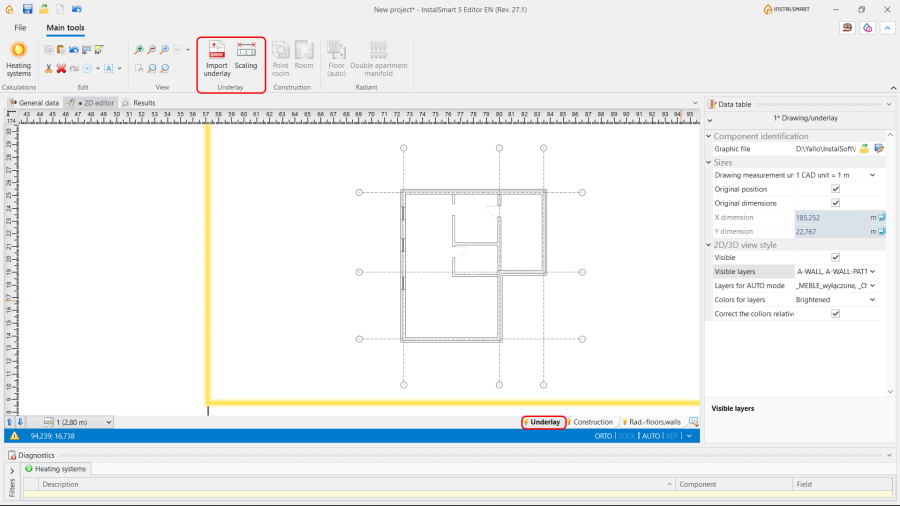

Zakres Podkład

• Importuj podkład;
• Wybrać Skalowanie dla elementu Podkład.



  10. Importuj podkład.

  Więcej informacji na ten temat: Import plików podkładów.
  Uwaga: W aplikacji InstalSmart nie jest możliwe korzystanie z plików w formacie IFC.

Zakres Konstrukcja

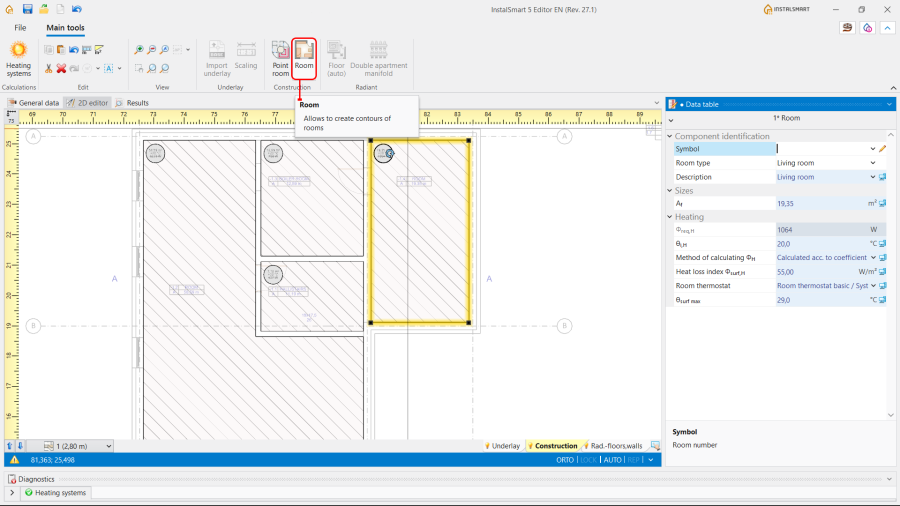

• Wstawić Pomieszczenie. InstalSmart umożliwia wstawianie dwóch rodzajów pomieszczeń:
  1. Pomieszczenie punktowe - etykieta elementu Pomieszczenie jest umieszczona razem z etykietą elementu Strefa podłóg grzewczych/chłodzących. W tym przypadku powierzchnię pomieszczenia należy określić ręcznie. Powierzchnia elementu Strefa podłóg grzewczych/chłodzących zostanie określona automatycznie.


  2. Pomieszczenie - Umożliwia utworzenie obrysów pomieszczeń. W tym przypadku pomieszczenie jet rozpoznawane automatycznie.



     11. Wstawianie elementu Pomieszczenie.

     Więcej informacji na ten temat: Wstawianie pomieszczenia.


• W oknie Tabela danych określić Symbol elementu Pomieszczenie, Typ pomieszczenia oraz, jeżeli to konieczne, skorygować wartość θ_i,H - Projektowa temperatura pomieszczenia.

Zakres Płaszczyznowe - podłogi i sufity

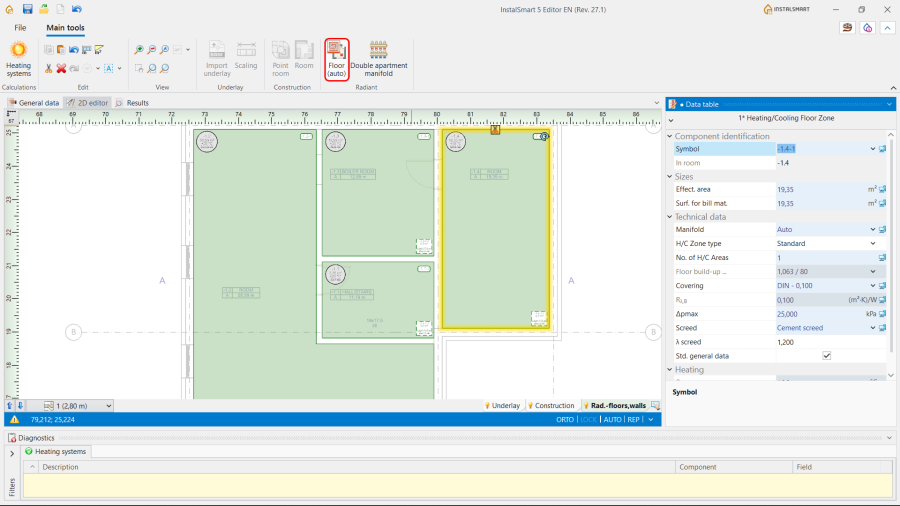

• Wstawić element Strefa podłóg grzewczych/chłodzących do Pomieszczenia używając funkcji Podłoga (auto);



  12. Wstawić Podłoga (auto).


• Jeżeli konieczne, skorygować paramentry elementu Strefa podłóg grzewczych/chłodzących w oknie Tabela danych:
  • Typ Strefy PG/Ch: Standardowa lub Ogrzewana / chłodzona przyłączami;
  • Okładzina.
  • (Opcjonalnie) Checkbox Std. dane ogólne jest domyślnie włączony. Checkbox zaznaczony - program użyje ustawień domyślnych z okna "Dane ogólne".
    Checkbox odznaczony - program umożliwi indywidualne określenie parametrów.

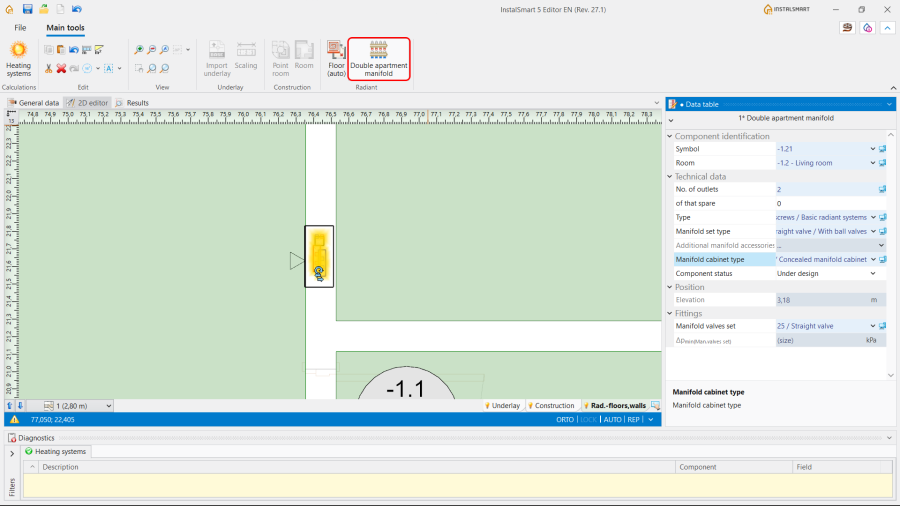

• (Opcjonalnie) Wstawić Podwójny rozdzielacz mieszkaniowy i w razie konieczności skorygować dane w oknie Tabela danych:
  • długość projektową przyłączy w Zestawienie materiałów - ogrzewanie / chłodzenie;
  • stratę ciśnienia w przyłączach w obliczeniach hydraulicznych;
  • Rozdzielacze, Szafki rozdzielaczy, Kształtki i Typ zest. zaworów rozdziel. w Zestawienie materiałów - ogrzewanie / chłodzenie i obliczeniach hydraulicznych.



    13. Wstawianie elementu Podwójny rozdzielacz mieszkaniowy.



Obliczenia i diagnostyka

1. Uruchomić obliczenia przez wybranie przycisku w sekcji Obliczenia na pasku narzędzi;
2. Zweryfikować komunikaty w oknie Diagnostyka. W pierwszej kolejności wyeliminować Błędy;

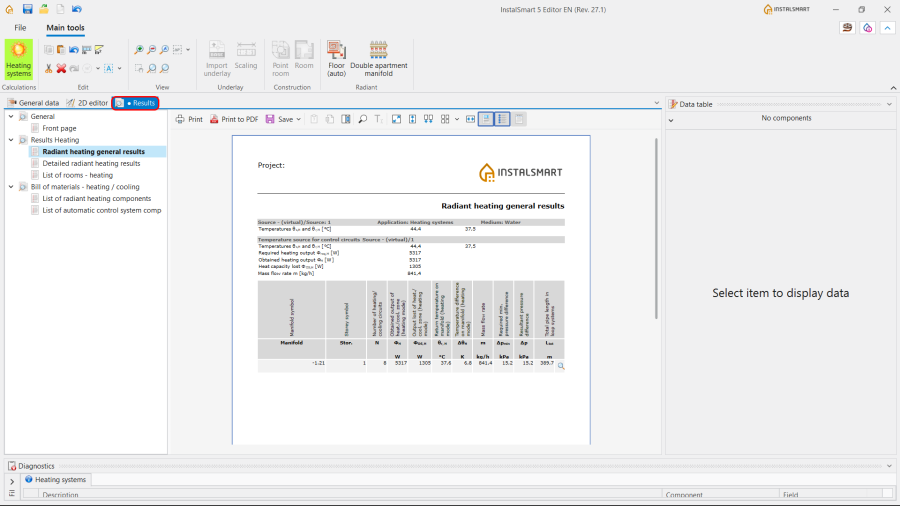

3. Zweryfikować wyniki obliczeń w oknie Wyniki:
   • Wyniki ogólne ogrzewania płaszczyznowego;
   • Wyniki szczegółowe ogrzewania płaszczyznowego;
   • Lista pomieszczeń - ogrzewanie;
   • Zestawienie materiałów - ogrzewanie / chłodzenie.
     Każdy element instalacji prezentowany w tabeli wyników może być zostać odszukany w aktywnych oknach poprzez użycie ikony .



     14. Okno Wyniki.


4. Jeżeli wymagane, dostosować parametry wejściowe (np. Temperatura zasilania) i przeliczyć projekt, aby uzyskać satysfakcjonujące wyniki.



Edytor 2D - dodatkowe zaawansowane opcje

Zakres Konstrukcja

• InstalSmart pozwala na zmianę elementu Pomieszczenie punktowe na Pomieszczenie przez szybkie wstawienie. W tym przypadku program automatycznie określa powierzchnię elementu Pomieszczenie, a Strefa podłóg grzewczych/chłodzących wstawiona zostaje zgodnie z danymi jakie miało Pomieszczenie punktowe. Ta sama operacja może być wykonana w programie InstalSystem.
  Uwaga: Jeżeli Pomieszczenie ma mieć powierzchnię zgodną z rysunkiem, należy przełączyć zawartość pola A_s (Powierzchnia pomieszczenia w świetle) na tryb automatyczny.

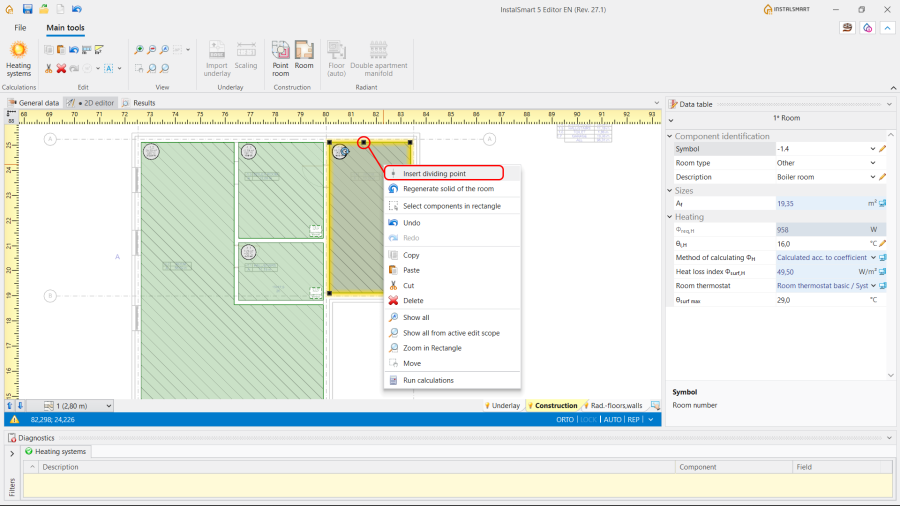

• W przypadku gdy Pomieszczenie powinno mieć poprawiony kształt, użyć funkcji Wstaw punkt podziału z menu kontekstowego dostępnego pod prawym przyciskiem myszy.



  15. Wstaw punkt podziału.



Zakres Płaszczyznowe - podłogi i sufity

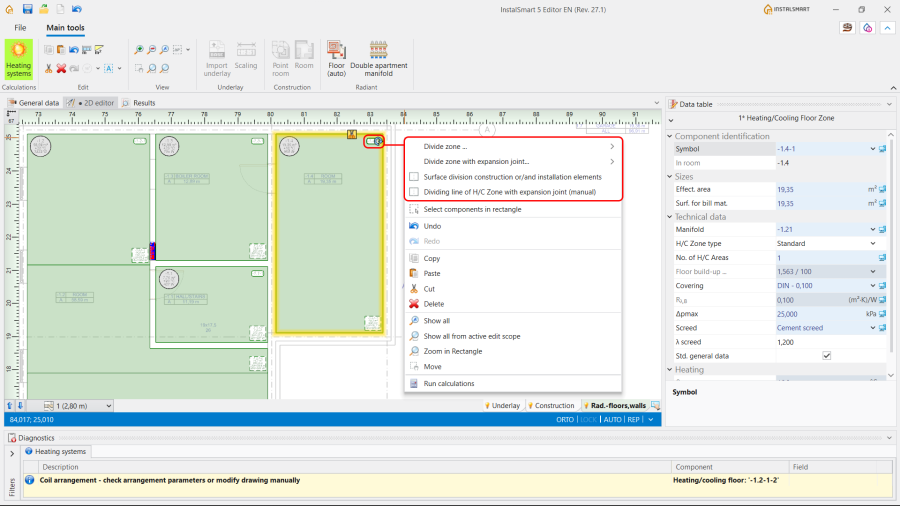

InstalSmart zapewnia możliwość podziału elementu Strefa podłóg grzewczych/chłodzących na określoną liczbę części lub wzdłuż linii podziału bez lub z Listwą dylatacyjną używając funkcji z menu kontekstowego dostępnego pod PPM.

16. Podziel strefę ....

Wydruk tabel wyników

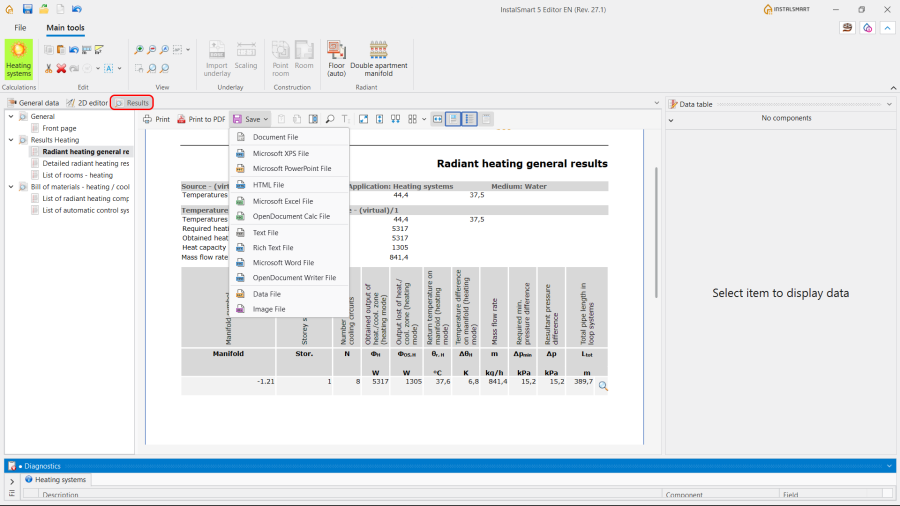

Wydrukować lub zapisać w dowolnym formacie tabele z wynikami Wyniki.
Uwaga: InstalSmart nie pozwala na wydruk i eksport rysunków.

17. Wydrukować lub zapisać Wyniki.

Zapisanie projektu i kontynuowanie pracy w aplikacji InstalSystem

Zapisać projekt, a jeśli konieczne, kontynuować pracę w programie InstalSystem zgodnie z artykułem Designing of radiant heating installation on the basis of data from the Smart application.
