Tworzenie pętli wyrównujących nadmiar ciśnienia w wysokich pionach kanalizacji sanitarnej

Produkt	InstalSystem 5
Typ artykułu	PORADA I WSKAZÓWKA
Ostatnia aktualizacja	2026-06-04

Opis problemu

W pionach instalacji Kanalizacji sanitarnej, w których różnica wysokości między najwyższym, a najniższym przyłączem przekracza 12 m, w dolnej części dochodzi do wzrostu ciśnienia, co negatywnie wpływa na Przybory sanitarne podłączone w pobliżu podstawy Pionu.
Takie Przybory sanitarne powinny być podłączone do dodatkowego Pionu, który jest połączony z pionem głównym za pomocą pętli odpowietrzającej, wyrównującej różnice ciśnień podczas pracy Przyborów sanitarnych.

Sposób rozwiązania

• Dodatkowy Pion jest tworzony automatycznie po podaniu wartości innej niż zero w polu Liczba kond. z dodatkowym pionem w oknie Tabela danych. Pętla wentylacyjna w górnej części jest tworzona i podłączana automatycznie. Dodatkowy Pion należy podłączyć do instalacji kanalizacyjnej ręcznie, zachowując wymaganą odległość od punktu podłączenia do podstawy Pionu głównego.

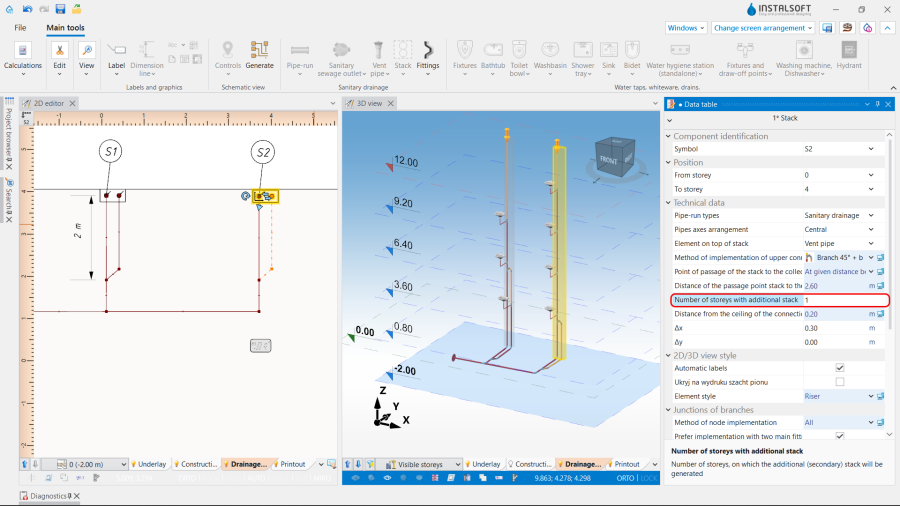

  1. Dodatkowy Pion.



• Jeżeli do dodatkowego Pionu nie są podłączone żadne Przybory sanitarne, należy go podłączyć do instalacji kanalizacyjnej za pomocą elementu Wentylacja kanalizacji.




  2. Dodatkowy Pion bez podłączeń.




Opisane przykłady dotyczące pionów, w których różnica wysokości między najwyższym i najniższym przyłączem wynosi więcej niż 12 m, przedstawiono w pliku: Pętle wyrównujące nadmiar ciśnienia w wysokich pionach, isproj

Więcej przykładów zastosowania wentylacji obejściowej w instalacjach kanalizacji sanitarnej można znaleźć tutaj: Kanalizacja grawitacyjna - wentylacja obejściowa.

W przypadku uwag do tego artykułu zachęcamy do przesłania krótkiej informacji na info@instalsoft.com.
