Opis projektu

Załączone projekty przedstawiają przykładowe rozwiązania instalacji kanalizacyjnej z wentylacją obejściową.
Schematy A-D są odpowiednie do zastosowania w budynkach posiadających od 3 do 5 pięter (o łącznej wysokości mniejszej bądź równej 12m).
Schemat E - dla budynków posiadających więcej, niż 5 pięter (o łącznej wysokości większej, niż 12m).

Pliki do pobrania i informacje o projekcie

Schemat A

  • Bezpośrednio równoległa wentylacja: pion wentylacyjny jest podłączony z pionem kanalizacyjnym u dołu w pobliżu podnóża pionu i u góry do rury wywiewnej;
  • Generuj łączniki wentylacyjne mogą być realizowane lub nie, w zależności od projektu.
    1. Schemat A.

    Wentylacja obejściowa Schemat A, isproj

Schemat B

  • Pośrednio równoległa wentylacja: pion wentylacyjny jest zlokalizowany osobno i podłączony do podejść na każdej kondygnacji. Poziome odcinki wentylacji należy narysować ręcznie, korygując rzędne tam gdzie jest taka potrzeba;
  • Zawór odpowietrzająco- napowietrzający jest używany jako Elem. zakończenia pionu dla obu pionów (Kanalizacja sanitarna oraz Wentylacja kanalizacji).

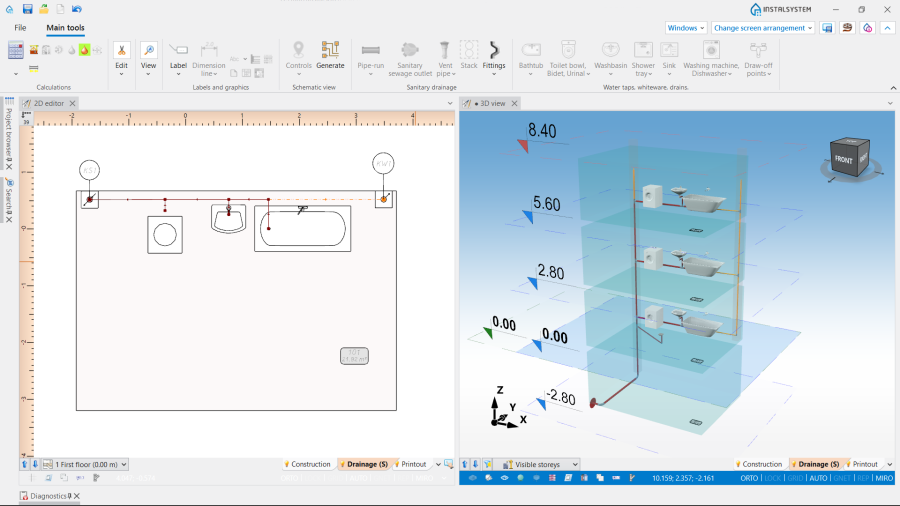

    2. Schemat B.

    Wentylacja obejściowa Schemat B, isproj

Schemat С

  • Bezpośrednio równoległa wentylacja: pion wentylacyjny jest podłączony z pionem kanalizacyjnym u dołu w pobliżu podnóża pionu i u góry do rury wywiewnej;
  • Generuj łączniki wentylacyjne zostają utworzone automatycznie;
  • Należy zrealizować podłączenie wentylacyjne z każdego odbiornika na pierwszej kondygnacji do pionu wentylacyjnego, a także z każdego podejścia zbiorowego na powyższych piętrach.

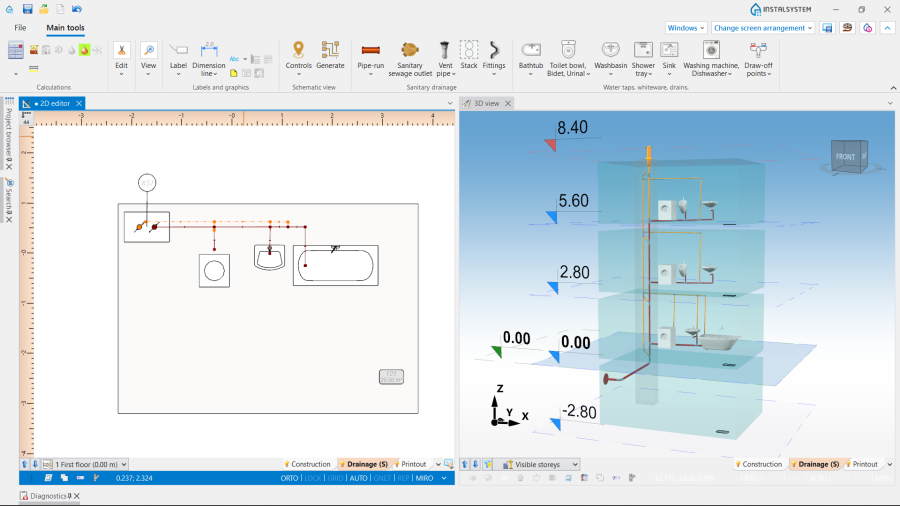

    3. Schemat C.

    Wentylacja obejściowa Schemat C, isproj

Schemat D

  • Zawór odpowietrzająco- napowietrzający należy wstawić na najniższej kondygnacji dla odbiornika najbardziej oddalonego od pionu;
  • Podejścia połączyć z pionem kanalizacyjnym za pośrednictwem elementu Działka wentylacji kanalizacji.

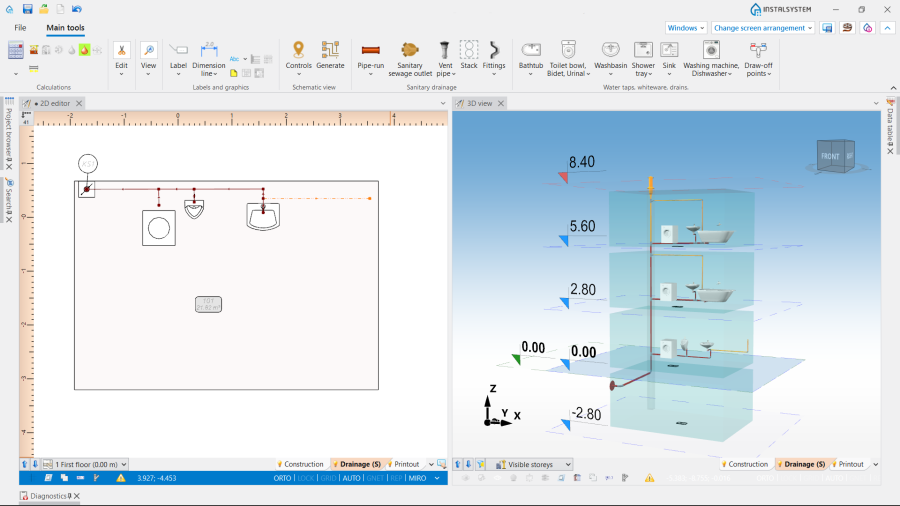

    4. Schemat D.

    Wentylacja obejściowa Schemat D, isproj

Schemat E

  • W wysokich budynkach odbiorniki na najniższej kondygnacji powinny być podłączone do dodatkowego pionu kanalizacyjnego;
  • Dodatkowy pion kanalizacyjny powinien być podłączony do zbiorczego podejścia kanalizacyjnego w odległości przynajmniej 2 m od głównego pionu kanalizacyjnego;
  • W danych pionu zadeklarować Generuj łączniki wentylacyjne;
  • Podłączenie dodatkowego pionu kanalizacyjnego do pionu głównego jest realizowane atuomatycznie za pomocą "pętli wentylacyjnej".

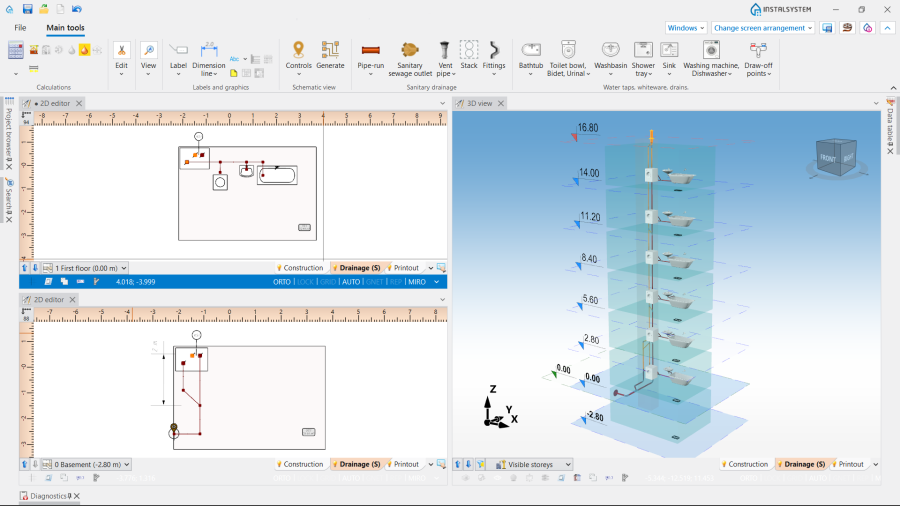

    5. Schemat E.

    Wentylacja obejściowa Schemat E, isproj
