Trasa przyłączy - dobre praktyki i przypadki użycia

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania
Produkt InstalSystem 5
Typ artykułu FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja 2023-01-23


Opis

Artykuł opisuje dobre praktyki i przypadki użycia elementu Trasa przyłączy na wybranych przykładach projektowych ze szczególnym uwzględnieniem:

  • nietypowych kształtów pomieszczeń,
  • nietypowych kształtów elementów Strefa pow. grzewczych/chłodzących.

Więcej informacji na ten temat: Edycja przyłączy dla systemu płaszczyznowego

Filmy powiązane z tematyką artykułu=



Lokalizacja w programie

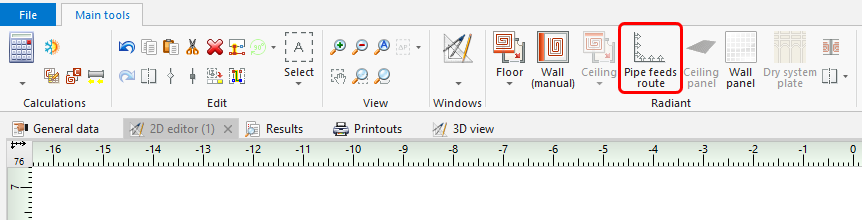

  • Element Trasa przyłączy dostępny jest w programie w sekcji Płaszczyznowe na pasku Narzędzia główne, dla aktywnych zakresów edycji Podł./Ścienne lub Sufitowe.
    1. Trasa przyłączy

Przykłady użycia

Trasa przyłączy - automatyczne generowanie przyłączy

Generalnie zalecane jest rysowanie elementu Trasa przyłączy wzdłuż ścian, co powoduje, że wygenerowane automatycznie przyłącza nie zajmują obszaru pomieszczenia potrzebnego do rozprowadzenia pętli:


Natomiast w niektórych przypadkach (np. dla podłogi grzewczej typu Ogrzewana przyłączami) zasadne jest rozrysowanie elementu Trasa przyłączy wewnątrz pomieszczenia:


W celu rozłączenia elementu Strefa podłóg grzewczych/chłodzących należy użyć przycisku Shift.
