Rozprowadzenie czynnika w instalacji grzewczej/chłodniczej

Produkt	InstalSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	Wersja GOLD Rev. 6.1

Opis

Rozprowadzenie czynnika w instalacji grzewczej/chłodniczej odwzorowuje graficzną strukturę instalacji od źródła do odbiornika i obejmuje także uzbrojenie jej w niezbędną armaturę. Struktura instalacji może obejmować zarówno elementy fizyczne jak i wirtualne. Dostępne w programie narzędzia i widoki pozwalają weryfikować jej poprawność i ciągłość.

Podstawowe elementy występujące w strukturze instalacji:

1. Źródło,
2. Działka,
3. Pion,
4. Zdalne połączenie,
5. Mieszacz / Układ pompowy,
6. Rozdzielacz,
7. Zawór,
8. Filtr, Licznik ciepła i inne elementy armatury.

Lokalizacja w programie

• Elementy rozprowadzenia czynnika w instalacji dostępne są w programie w sekcji Rozprowadzenie - instalacje cieplne na pasku Narzędzia główne, dla aktywnych zakresów edycji: Podł./Ścienne, Sufitowe lub Konwekcyjne,

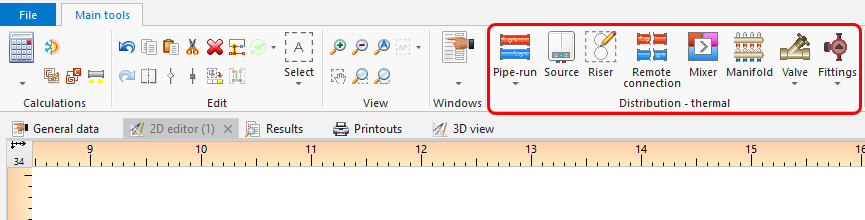

  1. Elementy rozprowadzenia czynnika w instalacji



Przykład użycia

Elementy podstawowe

Pion

Więcej informacji na ten temat: Łączenie kondygnacji z użyciem elementu "Pion"

Zdalne połączenie

Element ten służy do realizacji zdalnych połączeń elementów Działka. Zdalne połączenie jest identyfikowane przez symbol oraz przypisany arkusz docelowy, z którym ma powiązanie. W projekcie elementy te powinny być umieszczane parami o tym samym symbolu. Zdalne połączenie może być wykorzystywane w obszarze jednego arkusza lub do łączenia instalacji pomiędzy arkuszami.

Rozdzielacz

Więcej informacji na ten temat: Rozdzielacz i jego akcesoria

Możliwe sposoby rozprowadzenia czynnika w instalacji grzewczej/chłodniczej

Z wykorzystaniem przyłączy/działek wirtualnych

• Z elementem Rozdzielacz.
• Bez elementu Rozdzielacz.

W układzie z systemem trójnikowym

• Standardowym.

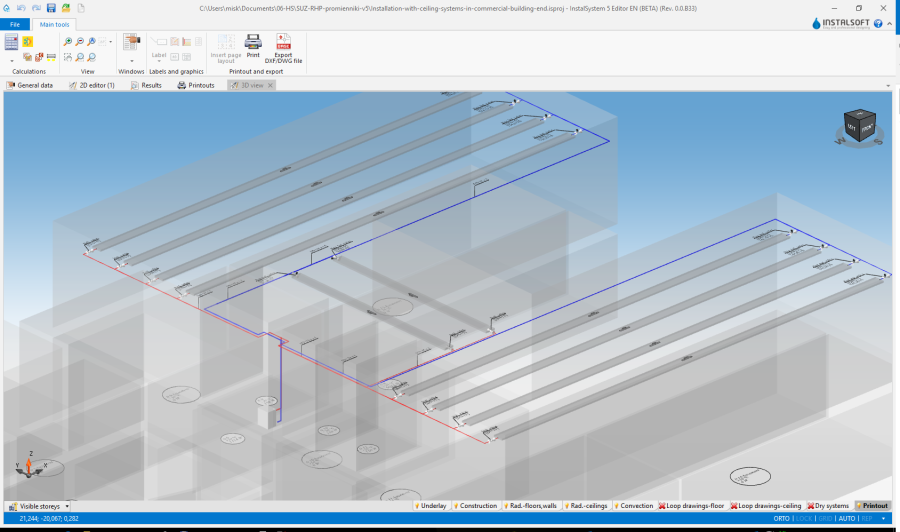

  2. System trójnikowy - Panele radiacyjne

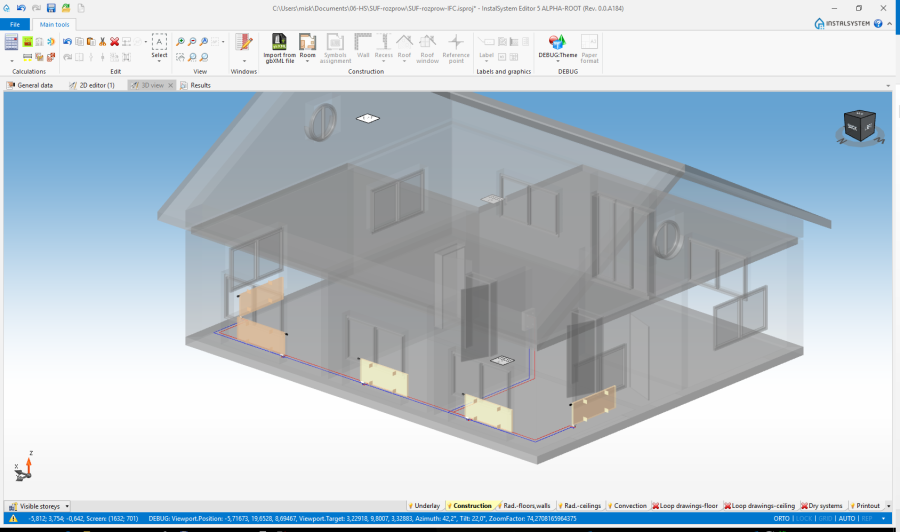

  3. System trójnikowy - Grzejniki


• Tichelmanna.

W układzie z systemem rozdzielaczowym

• Pojedyncza para odejść z rozdzielacza zasila pojedynczy odbiornik lub zestaw odbiorników połączonych szeregowo.

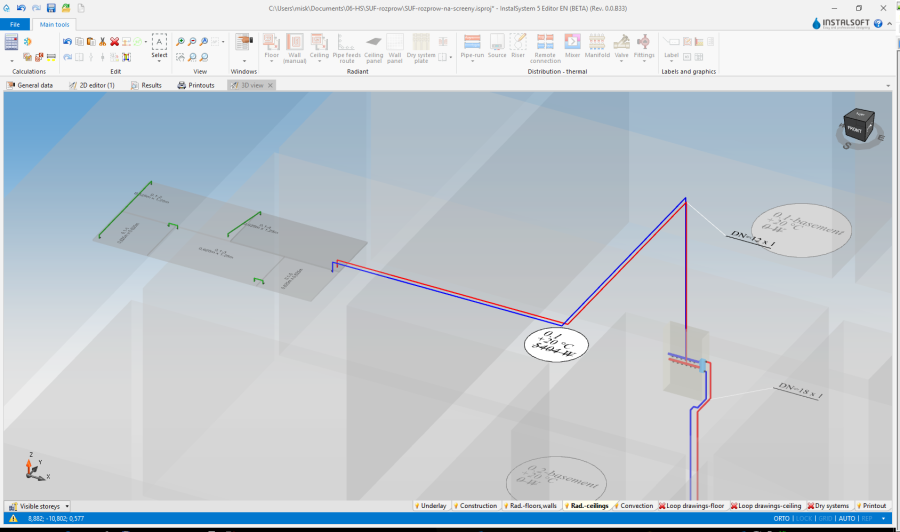

  4. System rozdzielaczowy


• Pojedyncza para odejść z rozdzielacza zasila wiele odbiorników lub zestawów odbiorników połączonych szeregowo.

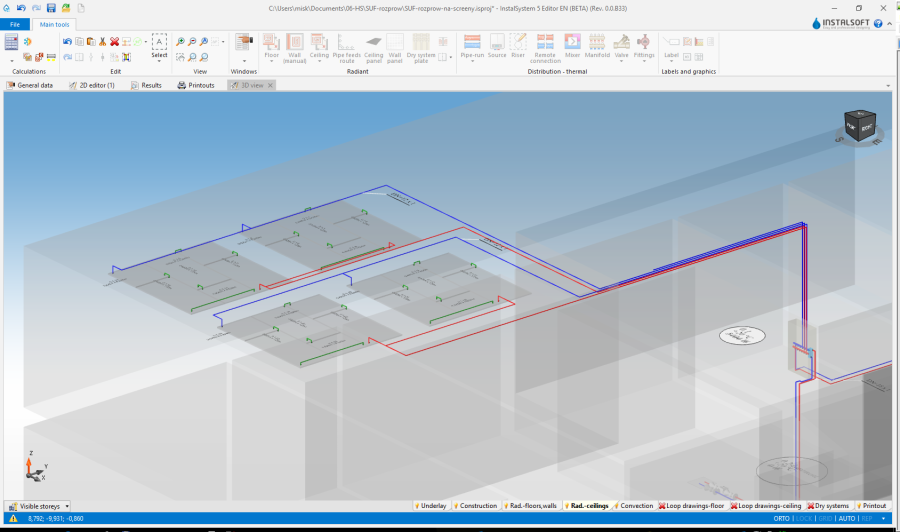

  5. System rozdzielaczowy



Dodatkowe informacje

Szeregowe łączenie odbiorników

Odbiorniki można łączyć szeregowo za pomocą:

• Funkcji: Połącz szeregowo

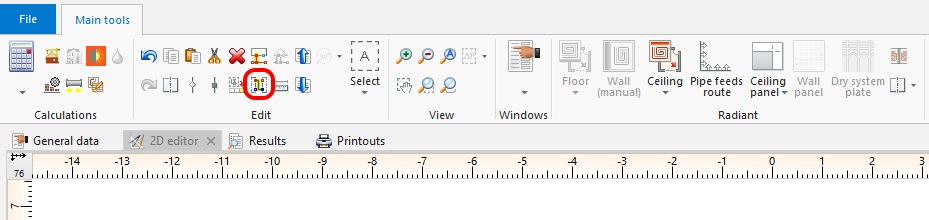

  6. Funkcja: Połącz szeregowo


• Działki do połączeń szeregowych odbiorników.

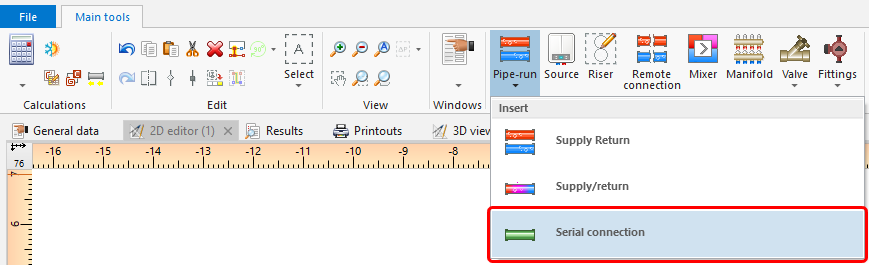

  7. Połączenie szeregowe
