Przeglądanie projektu, wyszukiwanie i zaznaczanie elementów

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania


Produkt InstalSystem 5
EnergoSystem 5
Typ artykułu FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja 2023-06-27


Opis

W poniższym artykule omówiono metody przeglądania elementów w projekcie, a także wyszukiwania i szybkiego zaznaczania elementów projektu w oparciu o określone kryteria przy użyciu funkcji Przeglądarka projektu, Wyszukaj oraz okna Diagnostyka.

Lokalizacja w programie

Zaznaczenie wielu elementów jednocześnie może odbywać się z poziomu różnych obszarów programu, opisanych poniżej:

Edytor graficzny (Edytor 2D oraz Widok 3D)

  • Zaznaczenie wielu elementów pojedynczo:
    - przytrzymać klawisz Ctrl i kliknąć na poszczególne elementy lewym przyciskiem myszy.
  • Zaznaczenie wielu elementów z obszaru:
    - przytrzymać lewy przycisk myszy i przeciągnąć wskaźnik myszy w celu wskazania obszaru zaznaczenia.
    - wykonać operację Zaznacz elementy z obszaru:
    - dostępna w menu kontekstowym uruchamianym poprzez kliknięcie prawym przyciskiem myszy w dowolnym miejscu edytora graficznego;
    - dostępna na pasku Narzędzia główne w sekcji Edycja po rozwinięciu ikony Zaznacz.
  • Zaznaczenie wszystkich elementów znajdujących się w wybranym edytorze graficznym i równocześnie należących do aktywnych zakresów edycji:
    - skorzystać z kombinacji klawiszy Ctrl+A;
    - wykonać operację Zaznacz wszystko dostępną na pasku Narzędzia główne w sekcji Edycja.
  • Zaznaczanie wielu elementów odpowiadających określonym kryteriom, używając menu kontekstowego dostępnego pod prawym przyciskiem myszy:
    -Zaznacz wszystkie wg kryterium;
    -Zaznacz z obszaru wg kryterium.

Przeglądarka projektu

Funkcja ta ułatwia poruszanie się po projekcie, poprzez przeglądanie struktury projektu oraz elementów.

W celu użycia funkcji należy otworzyć odpowiednie okno.

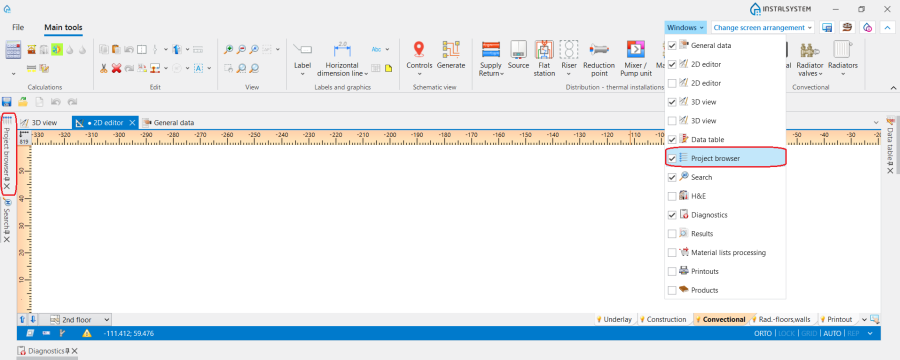

1. Przeglądarka projektu.


Wybrać pożądany Zakres (np. Konstrukcja budynku, Instalacje cieplne) z rozwijanej listy dostępnej na górze okna.
Elementy danego typu użyte w projekcie można wyszukać za pomocą funkcji:

  • Zaznacz z obszaru elementy określonego typu (available only in Edytor 2D);
  • Zaznacz wszystkie.

Wszystkie elementy projektu są pogrupowane według typów, a każdy element można znaleźć na rozwiniętej liście w obrębie grupy, do której należy.
W celu przyspieszenia procesu wyszukiwania i zaznaczania elementów, można skorzystać z dostępnych opcji:

  • Rozwiń drzewo do poziomu%s - rozwiń grupy elementów do określonego poziomu (menu dostępne po kliknięciu prawym przyciskiem myszy);
  • Zwiń szybko listę elementów za pomocą opcji Zwiń wszystko lub Zostaw rozwinięte, zwiń pozostałe (menu dostępne po kliknięciu prawym przyciskiem myszy);
  • Użyj paska wyszukiwania na górze okna, aby znaleźć dowolną grupę elementów w projekcie;
  • Często używane grupy elementów można przyczepić na górze okna za pomocą ikony pinezki;
  • Użyj polecenia Autosortowanie, aby wykonać automatyczne sortowanie pomieszczeń.

Okno Wyszukaj

Umożliwia wybór elementów określonego typu za pomocą ustalenia dodatkowych kryteriów wyboru. W celu skorzystania z tej funkcji należy otworzyć odpowiednie okno.

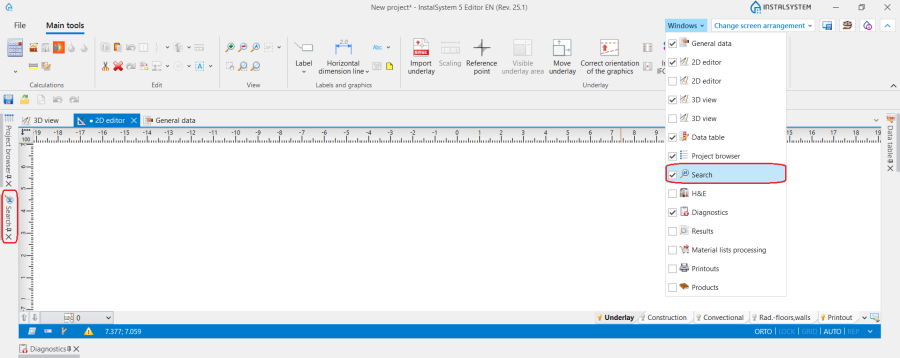

2. Wyszukaj window location.


Wybrać pożądany Zakres (np. Konstrukcja budynku, Instalacje cieplne) z rozwijanej listy dostępnej na górze okna.
Elementy danego typu użyte w projekcie można wyszukać za pomocą funkcji:

  • Zaznacz z obszaru elementy określonego typu ;
  • Zaznacz wszystkie.

Okno Diagnostyka

Umożliwia podświetlanie i zaznaczanie wszystkich elementów, dla których wyświetlany jest pojedynczy, grupujący komunikat diagnostyki. W celu skorzystania z funkcji należy otworzyć odpowiednie okno.

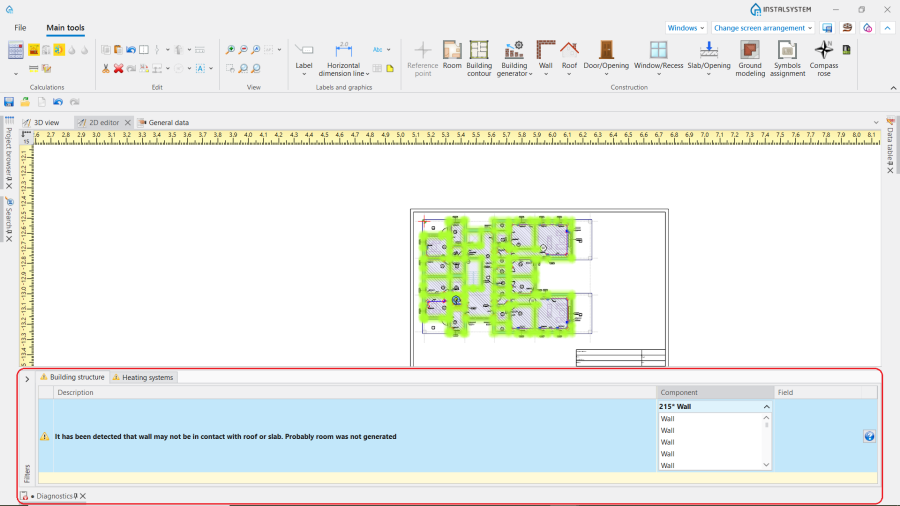

3. Diagnostyka.


Można wybrać wszystkie elementy z grupy, której dotyczy komunikat diagnostyki, lub np. pojedyncze elementy:

  • Aby wybrać wszystko - kliknij prawym przyciskiem myszy lub kliknij dwukrotnie lewym przyciskiem myszy komunikat diagnostyki;
  • Aby wybrać pojedyńczy element - wybierz go z listy Element.
    Więcej informacji na ten temat: Okno diagnostyki.

Przykłady użycia

Przykład 1

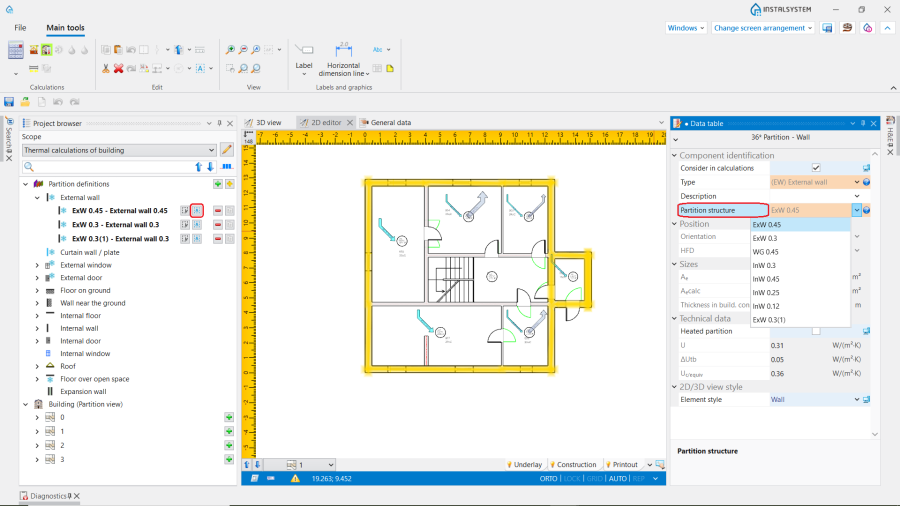

Edycja pozycji Konstrukcja przegrody dla elementu typu Ściana zewnętrzna korzystając z funkcji Zaznacz wszystkie w oknie Przeglądarka projektu.

4. Edycja elementu Ściana zewnętrzna przy użyciu okna Przeglądarka projektu .


Przykład 2

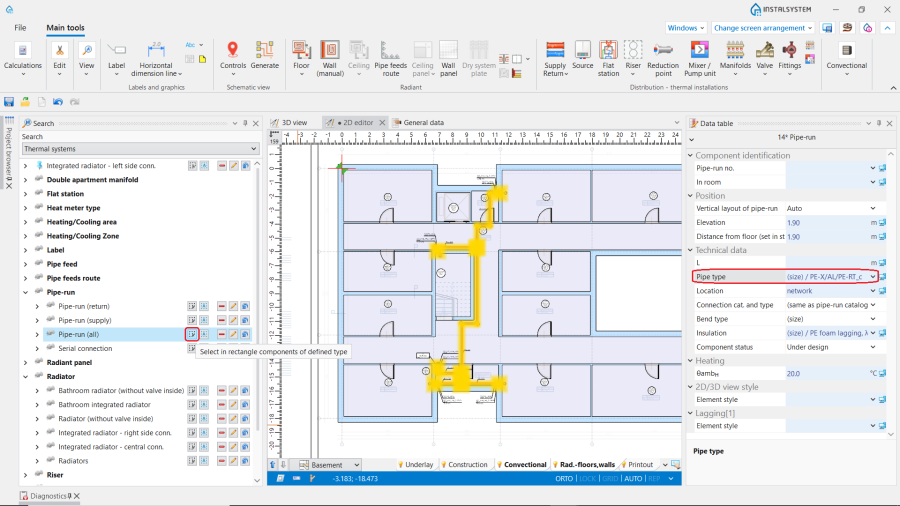

Edycja typu działek na danej kondygnacji przy użyciu funkcji Zaznacz z obszaru elementy określonego typu w oknie Wyszukaj.

5. Edycja typu działek przy użyciu okna Wyszukaj window.


Dodatkowe informacje

Korekta wykonanej selekcji:

  • Istnieje możliwość odznaczenia pojedynczych elementów poprzez przytrzymanie klawisza Ctrl i kliknięcie lewym przyciskiem myszy na wcześniej zaznaczony element.

Jednoczesny wybór elementów z różnych zakresów:

  • Elementy z różnych zakresów projektu można wybrać jednocześnie w Edytor 2D i na Widok 3D. Należy pamiętać, że w tym przypadku oba zakresy muszą być aktywne (można to zrobić klikając na zakresy z klawiszem Ctrl).
