Ogrzewanie z promiennikami sufitowymi w budynku użyteczności publicznej (przykład do lekcji)

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania


Produkt InstalSystem 5
Typ artykułu PRZYKŁADOWY PROJEKT
Ostatnia aktualizacja 2020-01-20


Opis projektu

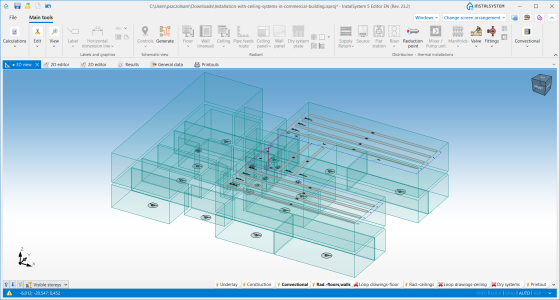

Projekt instalacji grzewczej z promiennikami sufitowymi w budynku użyteczności publicznej.
Ten projekt stanowi przykład do lekcji: Projektowanie instalacji grzewczych z promiennikami sufitowymi. Lekcja opisuje krok po kroku jak opracować taki projekt.

Pliki do pobrania i informacje o projekcie

Pliki projektu

Jak przeliczyć pobrany plik?

Stan początkowy, isproj
Instalacja z systemem promienników sufitowych w budynku publicznym, isproj
Opracowano na InstalSystem 5 Rev. 26.0
Niezbędne moduły Moduł bazowy
Systemy grzewcze
Systemy panelowe
Zakres projektu Ogrzewanie płaszczyznowe
Użyte katalogi

Podstawowe systemy płaszczyznowe
Neutr. panele sufitowe i ścienne
Złączki i kształtki mosiężne, żeliwne i stalowe
Rury i złączki miedziane wg EN 1057
Armatura różna dowolnego producenta
Katalog izolacji standardowych
Katalog neutralny zaworów - konstrukcje typowe

Rodzaj budynku obiekt publiczny
podpiwniczony
2-kondygnacyjny
Konstrukcja budynku Podkład parter, dwg
Podkład piętro, dwg
Zakres rysunków Rzuty
Opracowany przez Logo-instalsoft-new.png
www.instalsoft.com
Zastrzeżenia prawne Możliwość kopiowania całości lub fragmentów projektu
Wyniki obliczeń Kompletny zakres wyników obliczeń, xls
Kompletny zakres dostępnych wydruków, pdf
Wyniki obliczeń dla ogrzewania, pdf
Zestawienie materiałów, pdf

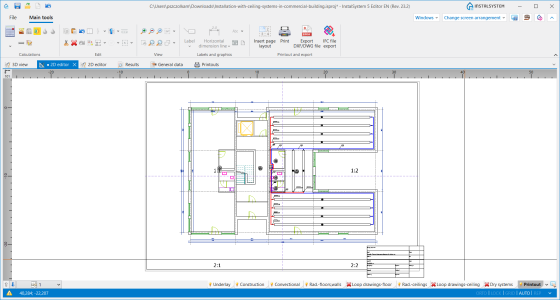

Rysunki wynikowe Parter, dwg
