Ogrzewanie płaszczyznowe w układzie Tichelmann'a (przykład do lekcji)

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania


Produkt InstalSystem 5
Typ artykułu PRZYKŁADOWY PROJEKT
Ostatnia aktualizacja 2020-01-20


Opis projektu

Projekt instalacji ogrzewania płaszczyznowego w układzie Tichelmann'a (bez wykorzystania rozdzielaczy) w rekreacyjno-sportowym obiekcie publicznym.
Ten projekt stanowi przykład do lekcji: Projektowanie systemów płaszczyznowych z rozdziałem czynnika działkami. Lekcja opisuje krok po kroku jak opracować taki projekt.

Pliki do pobrania i informacje o projekcie

Pliki projektu

Jak przeliczyć pobrany plik?

Stan początkowy projekt ogrzewania płaszczyznowego w układzie Tichelmanna

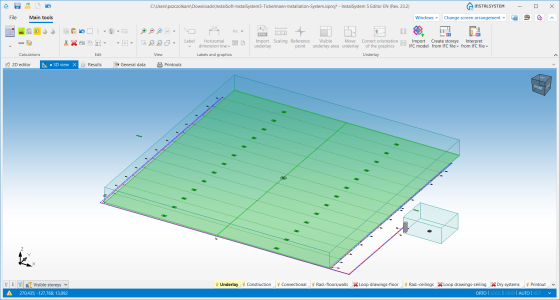

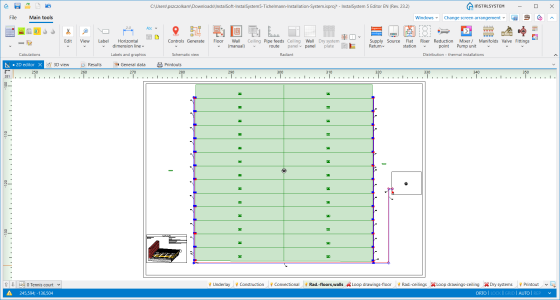

Przykładowy projekt ogrzewania płaszczyznowego w układzie Tichelmanna
Opracowano na InstalSystem 5 Rev. 26.0
Niezbędne moduły Moduł bazowy
Systemy grzewcze
Systemy płaszczyznowe
Zakres projektu Ogrzewanie płaszczyznowe
Użyte katalogi

Podstawowe systemy płaszczyznowe
Złączki i kształtki mosiężne, żeliwne i stalowe
Rury i złączki PEX
Armatura różna dowolnego producenta
Katalog izolacji standardowych

Rodzaj budynku rekreacyjno-sportowy obiekt publiczny
niepodpiwniczony
1-kondygnacyjny
Konstrukcja budynku Korty tenisowe, dwg
Zakres rysunków Rzut
Opracowany przez Logo-KMR.png
www.kmr-pe.pl
Zastrzeżenia prawne Możliwość kopiowania całości lub fragmentów projektu
Wyniki obliczeń Kompletny zakres wyników obliczeń, xls
Kompletny zakres dostępnych wydruków, pdf
Wyniki obliczeń dla ogrzewania płaszczyznowego, pdf
Zestawienie materiałów, pdf
Parametry montażu, pdf
Rysunki wynikowe Korty tenisowe, dwg
Korty tenisowe, pdf
