Projektowanie systemów płaszczyznowych z rozdziałem czynnika działkami
Produkt | InstalSystem 5 |
Typ artykułu | ZASTOSOWANIE PROJEKTOWE |
Ostatnia aktualizacja | IS 5.0 Beta 30 |
Spis treści
- 1 Zakres lekcji
- 2 Potrzebne moduły i konfiguracja programów
- 3 Stan początkowy
- 4 Kroki do wykonania
- 4.1 Otwarcie nowego pliku projektu
- 4.2 Wczytanie katalogów i ustawienie domyślnych danych dla projektu
- 4.3 Przygotowanie konstrukcji budynku
- 4.4 Edycja instalacji - system płaszczyznowy
- 4.5 Obliczenia systemów płaszczyznowych
- 4.6 Edycja danych elementów instalacji - źródło temperatury zasilania
- 4.7 Edycja instalacji - łączenie elementów: Strefa pow. grzewczych/chłodzących w układzie Tichelmanna
- 4.8 Edycja danych elementów instalacji - rozprowadzenie
- 4.9 Weryfikacja poprawności struktury instalacji
- 4.10 Obliczenia i diagnostyka
- 4.11 Przygotowanie rysunku do wydruku/eksportu
Zakres lekcji
Artykuł prezentuje sposób projektowania ogrzewania płaszczyznowego/chłodzenia płaszczyznowego bez wykorzystania rozdzielaczy. Zastosowanie obejmuje rozwiązanie podłączenia Powierzchni grzewczo-chłodzących w układzie Tichelmann'a. W przypadku potrzeby wzajemnego zrównoważenia poszczególnych Powierzchni grzewczo-chłodzących używana będzie standardowa armatura regulacyjna, umieszczana na działkach.
W programie istnieje również możliwość wykonania projektu z klasycznym połączeniem równoległym, w którym różnice oporów tras sieci są minimalizowane dzięki narzuceniu dużych średnic działek "magistralnych" (tzw. kolektor). Przykładowy projekt dotyczy obiektów wielkopowierzchniowych - w tym przestrzeni otwartych, np. obiektów sportowych.
Potrzebne moduły i konfiguracja programów
Pakiet InstalSystem 5 zawierający moduł:
- Systemy płaszczyznowe .
Stan początkowy
Projekt zawiera strukturę budynku (kondygnacje, pomieszczenia). Zostały określone dane domyślne z zakresu danych pomieszczeń, instalacji rozprowadzającej, systemów podłogowych.
Pliki projektu
|
Stan początkowy projekt ogrzewania płaszczyznowego w układzie Tichelmanna Przykładowy projekt ogrzewania płaszczyznowego w układzie Tichelmanna |
Opracowano na | InstalSystem 5 Rev. Beta 30 |
Niezbędne moduły | InstalSystem basis Heating system 5 Radiant loop systems 5 |
Zakres projektu | Ogrzewanie płaszczyznowe |
Użyte katalogi |
Podstawowe systemy płaszczyznowe |
Rodzaj budynku | rekreacyjno-sportowy obiekt publiczny niepodpiwniczony 1-kondygnacyjny |
Konstrukcja budynku | Korty tenisowe, dwg |
Zakres rysunków | Rzut |
Opracowany przez | ![]() www.kmr-pe.pl |
Zastrzeżenia prawne | Możliwość kopiowania całości lub fragmentów projektu |
Wyniki obliczeń | Kompletny zakres wyników obliczeń, xls Kompletny zakres dostępnych wydruków, pdf Wyniki obliczeń dla ogrzewania płaszczyznowego, pdf Zestawienie materiałów, pdf Parametry montażu, pdf |
Rysunki wynikowe | Korty tenisowe, dwg Korty tenisowe, pdf |
Kroki do wykonania
Otwarcie nowego pliku projektu
- Uruchomić program InstalSystem 5.
- Otworzyć nowy projekt i wybrać preferowaną wersję pliku.
Więcej informacji na ten temat: Zarządzanie projektami i aplikacją - Wybrać odpowiedni szablon.
Więcej informacji na ten temat: Pliki szablonów
Wczytanie katalogów i ustawienie domyślnych danych dla projektu
- Wczytać wymagane katalogi produktów do projektu.
- W sekcji Budynek i jego otoczenie/Dane pomieszczeń zadeklarować:
- Typ pomieszczenia,
- Domyślna θi,H,
- Wskaźnik ΦPow,H,

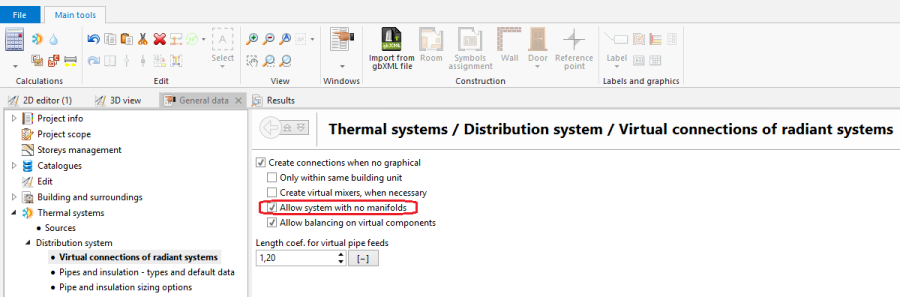

- W sekcji Instalacje cieplne/Instalacja rozprowadzająca/Wirtualne połączenia systemów płaszczyznowych zaznaczyć opcję: Dopuszczaj brak rozdzielaczy.
- W sekcji Instalacje cieplne/Instalacja rozprowadzająca/Typy i dane domyślne uzupełnić:
- Domyślne typy rur i Typ izolacji rur.
- W sekcji Instalacje cieplne/Systemy płaszczyznowe/Systemy podłogowe wybrać:
- Domyślny system / sposób mocowania,
- Domyślny typ rur,
- Wariant ułożenia (Poj. meander),
- Max. strata ciśn. pętli,
- Wylewka,
- Domyślna okładzina,
- W sekcji Instalacje cieplne/Systemy płaszczyznowe/Zwoje podać:
- Max dł. rury w pętli.
W przykładowym projekcie przygotowanym na potrzeby tego artykułu, dla niektórych danych wymienionych powyżej (Domyślna θi,H, Max. strata ciśn. pętli, Max dł. rury w pętli), ustawione zostały niestandardowe wartości. Wartości te można odczytać z załączonego wynikowego pliku projektu[1], traktując je jako przykładowe.
Więcej informacji na ten temat: Dane ogólne
Przygotowanie konstrukcji budynku
Więcej informacji na ten temat: Przygotowanie konstrukcji budynku
Edycja instalacji - system płaszczyznowy
- Wstawić elementy: Strefa pow. grzewczych/chłodzących do pomieszczeń.
- Ustalić orientację podziału Strefa pow. grzewczych/chłodzących wzdłuż jej krótszego boku.
- Podzielić elementy: Strefa pow. grzewczych/chłodzących w pionie/poziomie z dylatacjami.
- Narzucić Kryterium podziału: Strefa pow. grzewczych/chłodzących: Strata ciśnienia w pętli.
Więcej informacji na ten temat: Strefa powierzchni grzewczo-chłodzących
Obliczenia systemów płaszczyznowych
- Wykonać obliczenia systemów płaszczyznowych celem uzyskania podziału elementów: Strefa pow. grzewczych/chłodzących na elementy: Pow. grzewczo-chłodząca wg zadanego Kryterium podziału.
Więcej informacji na ten temat: Obliczenia i diagnostyka
Edycja danych elementów instalacji - źródło temperatury zasilania

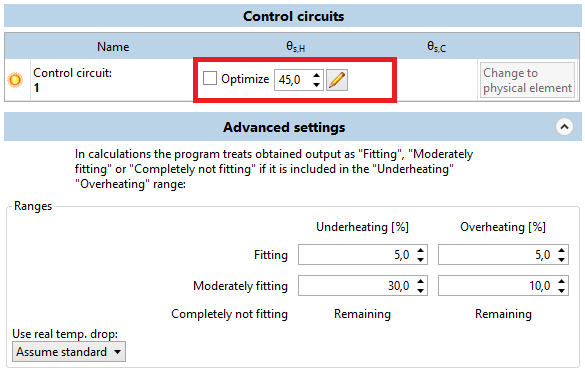

- Po wykonaniu obliczeń wyświetlona zostaje tabela z danymi obwodów regulacji, znajdująca się w oknie Dane ogólne w sekcji Instalacje cieplne/Źródła. Umożliwia ona narzucenie odpowiedniej temperatury zasilania lub jej optymalizację.
Edycja instalacji - łączenie elementów: Strefa pow. grzewczych/chłodzących w układzie Tichelmanna
- Wstawić element Źródło, korzystając z przycisku Zamień na element graficzny znajdującego się w oknie Dane ogólne w sekcji Instalacje cieplne/Źródła. Wstawienie elementu Źródło z paska narzędzi może skutkować zmianą wartości temperatur zasilania ustawionych dla elementów wirtualnych istniejących w projekcie
- Połączyć ze sobą elementy Źródło, Strefa pow. grzewczych/chłodzących w układzie Tichelmanna rozrysowując sieć za pomocą elementów: Działka wykorzystując tryb pracy w programie: AUTO i ORTO oraz funkcję Automatycznie podłącz odbiorniki. W celu uzyskania układu Tichelmanna, po skorzystaniu z operacji Automatycznie podłącz odbiorniki wymagana jest ręczna korekta schematu instalacji.
Edycja danych elementów instalacji - rozprowadzenie
- Narzucić\zweryfikować średnice działek przyłączy włączonych do elementów: Pow. grzewczo-chłodząca.
Weryfikacja poprawności struktury instalacji
Więcej informacji na ten temat: Weryfikacja poprawności struktury instalacji
Obliczenia i diagnostyka
- Przeprowadzić obliczenia projektu.
- Zweryfikować wyniki obliczeń ze szczególnym uwzględnieniem:
- stopnia pokrycia zapotrzebowania na ciepło pomieszczeń,
- komunikatów o niezrównoważeniu hydraulicznym obiegów - w celu ich eliminacji, zaleca się umieszczenie zaworów równoważących na obie gałęzie instalacji.
Więcej informacji na ten temat: Obliczenia i diagnostyka
Przygotowanie rysunku do wydruku/eksportu
Więcej informacji na ten temat: Przygotowanie rysunku do wydruku/eksportu
