Ogrzewanie płaszczyznowe podłogowe i ścienne - szybki projekt (przykład do lekcji)

Produkt	InstalSystem 5
Typ artykułu	PRZYKŁADOWY PROJEKT
Ostatnia aktualizacja	2026-01-15

Opis projektu

Artykuł prezentuje wstępny projekt ogrzewania płaszczyznowego w budynku jednorodzinnym. Takie uproszczone podejście do projektowania ma na celu uzyskanie przybliżonych wyników cieplnych i hydraulicznych oraz szacunkowego zestawienia materiałów.
Ten projekt stanowi przykład do lekcji: Szybki projekt ogrzewania płaszczyznowego/chłodzenia płaszczyznowego. Lekcja opisuje krok po kroku jak opracować taki projekt.

•
•

Pliki do pobrania i informacje o projekcie

Pliki projektu Jak przeliczyć pobrany plik?	Stan początkowy, isproj Stan końcowy, isproj
Opracowano na	InstalSystem 5 Rev. 29.3
Niezbędne moduły	Moduł bazowy Systemy grzewcze Systemy płaszczyznowe
Zakres projektu	Ogrzewanie i chłodzenie płaszczyznowe
Użyte katalogi	Podstawowe systemy płaszczyznowe Złączki i kształtki mosiężne, żeliwne i stalowe Rury i złączki miedziane wg EN 1057 Armatura różna dowolnego producenta Katalog izolacji standardowych Katalog neutralny zaworów - konstrukcje typowe
Rodzaj budynku	jednorodzinny niepodpiwniczony 2-kondygnacyjny
Konstrukcja budynku	Podkład parter, dwg Podkład piętro, dwg

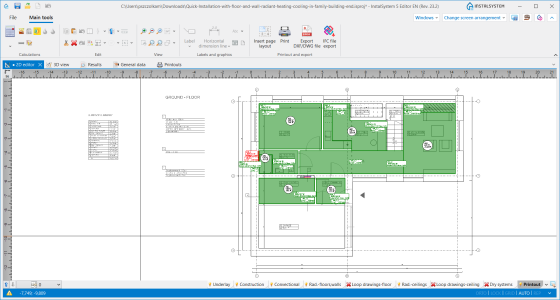

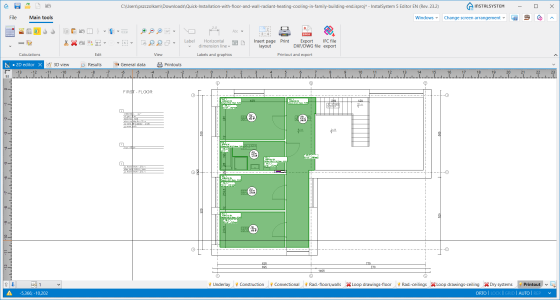

Zakres rysunków	Rzuty
Opracowany przez	www.instalsoft.com
Zastrzeżenia prawne	Możliwość kopiowania całości lub fragmentów projektu
Wyniki obliczeń	Zestawienie elementów systemów płaszczyznowych, pdf
Rysunki wynikowe
