Lista kontrolna do weryfikacji przegród termicznych

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania


Produkt InstalSystem 5
Typ artykułu PORADA I WSKAZÓWKA
Ostatnia aktualizacja 2026-04-07


Opis problemu

Dla precyzyjnych Obliczeń cieplnych budynku i wygenerowania modelu cieplnego budynku (Więcej informacji na ten temat: Obliczanie projektowego obciążenia cieplnego pomieszczeń), bardzo ważne jest sprawdzenie automatycznych przegród termicznych, tworzonych na podstawie elementów konstrukcyjnych i automatycznie rozpoznawanych pomieszczeń, zwłaszcza w przypadkach o złożonej geometrii (Dach wielospadowy, Lukarna).

Sposób rozwiązania

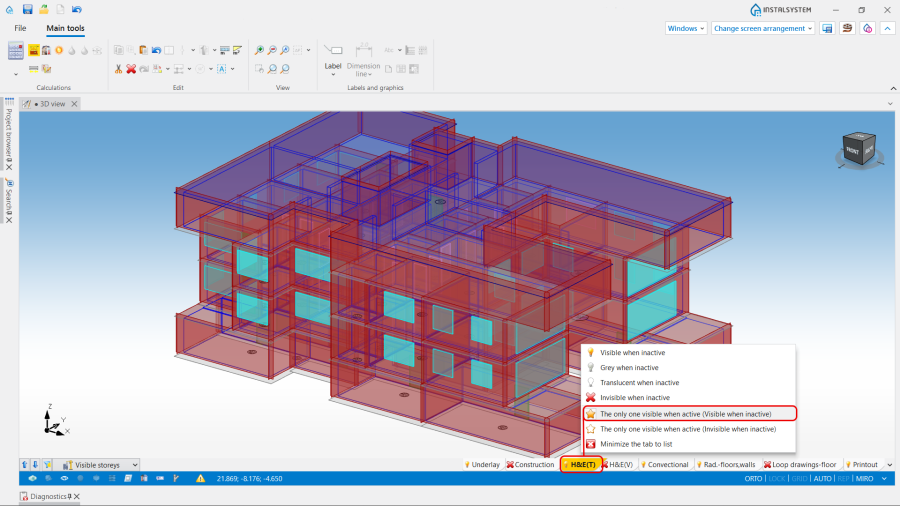

  1. W Widok 3D w zakresie OZC(T) (Przegrody cieplne w obliczeniach przepływu ciepła przez przenikania) przeanalizuj kompletność przegród w modelu termicznym. Aby uzyskać najlepsze rezultaty, ustaw widoczność zakresu OZC(T) na Jedyny widoczny, gdy aktywny za pomocą menu kontekstowego prawego przycisku myszy;
    1. Weryfikacja przegród termicznych / Widoczność OZC(T).

  2. Jeżeli brakuje fragmentów, sprawdź czy odpowiadające im Pomieszczenia są automatyczne i czy mają zamknięte obrysy;
  3. Jeśli przegroda cieplna nie tworzy się w oczekiwanym miejscu, sprawdź czy między pomieszczeniami nie znajduje się ściana o zerowej grubości;
  4. Dla dachu i lukarny: upewnij się, że Dach pokrywa Obrys budynku i jest poprawnie zamodelowany (krawędzie dachu, przycięcia, poziomy). W razie potrzeby popraw i uruchom Obliczenia struktury budynku;
  5. Dla budynku osadzonego poniżej poziomu gruntu podczas korzystania z elementu Grunt, należy sprawdzić granicę między przegrodami typu Ściana zewnętrzna i Ściana przy gruncie, wyznaczoną poprzez kształt obrysu gruntu wokół budynku.

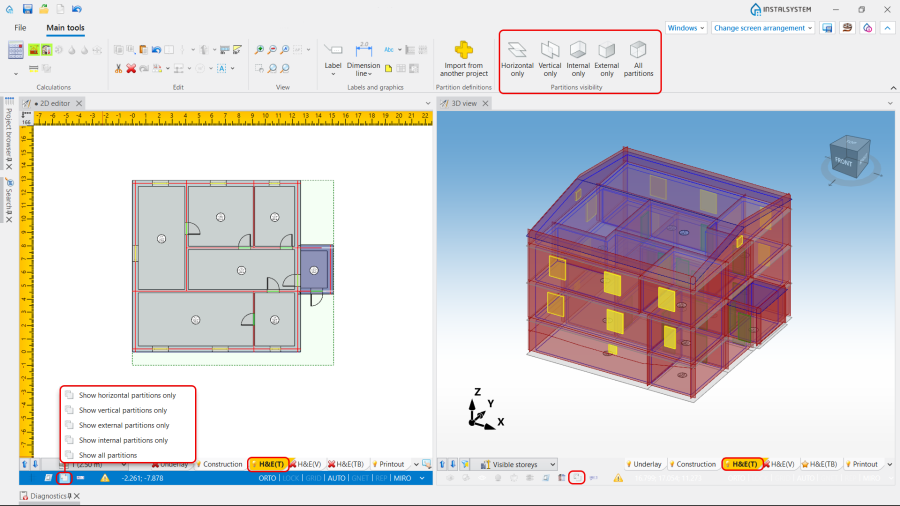

  6. Aby uzyskać dokładniejszą weryfikację utworzonego modelu cieplnego, można skorzystać z sekcji Widoczność przegród, dostępnej w menu roboczym i na pasku stanu zakresu OZC(T). Funkcje te działają jednocześnie w Edytor 2D and on Widok 3D.
    Dostępny jest następujący wybór widoczności przegród, pogrupowanych według ich lokalizacji w budynku:
    • Pokaż tylko przegrody poziome,
    • Pokaż tylko przegrody pionowe,
    • Pokaż tylko przegrody zewnętrzne,
    • Pokaż tylko przegrody wewnętrzne,
    • Pokaż wszystkie przegrody.
      2. Widoczność przegród.
