Liniowe i punktowe mostki cieplne

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania


Produkt InstalSystem 5
Typ artykułu FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja 2025-04-22


Opis

Artykuł opisuje metody obliczania liniowych i punktowych mostków cieplnych dla zakresu Obliczenia cieplne budynku.

Lokalizacja w programie

Metoda obliczania mostków cieplnych jest dostępna do wyboru w oknie Dane ogólne, na zakładce Normy i opcje obliczeń.

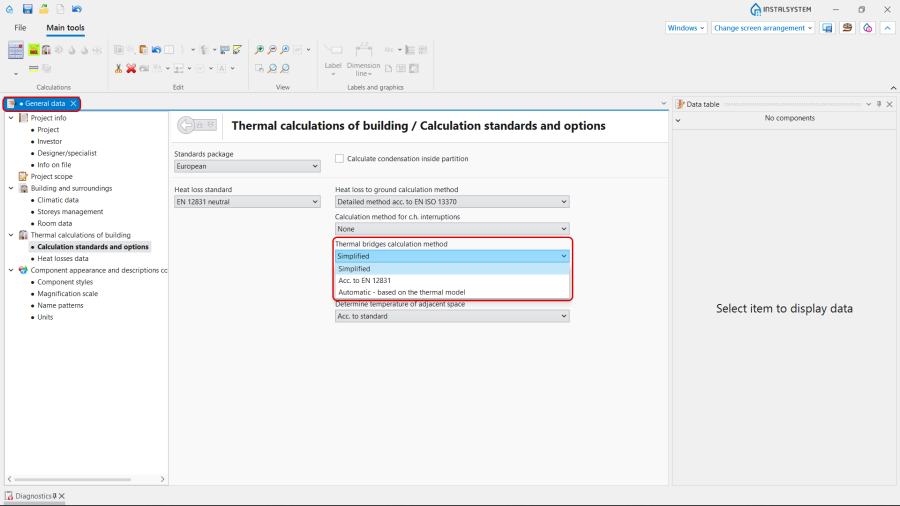

1. Metoda obliczania mostków cieplnych.


Przykłady użycia

Scenariusz I - Uproszczona metoda obliczania liniowych mostków cieplnych

  1. Dane domyślne:
    • W oknie Dane ogólne, Obliczenia cieplne budynku, na zakładce Normy i opcje obliczeń w polu Metoda obliczania mostków cieplnych wybrać Uproszczona.
    • (Opcjonalnie) Ustaw tryb auto dla opcji Sposób uwzględniania mostków cieplnych. To automatycznie ustawi status AUTO dla wszystkich pól kolumny ΔUtb (Dodatek na mostki cieplne), dostępnej w zakresie Konstrukcja budynku / Budynek (widok pomieszczeń), z następującymi wartościami domyślnymi:
      • ΔUtb = 0.05 W/(m2·K) - dla przegród zewnętrznych (SZ, OZ, DZ, StP, DA) oraz dla przegród mających kontakt z gruntem (SG, PG);
      • ΔUtb = 0.00 W/(m2·K) - dla przegród wewnętrznych (SW, StW, DW, OW).

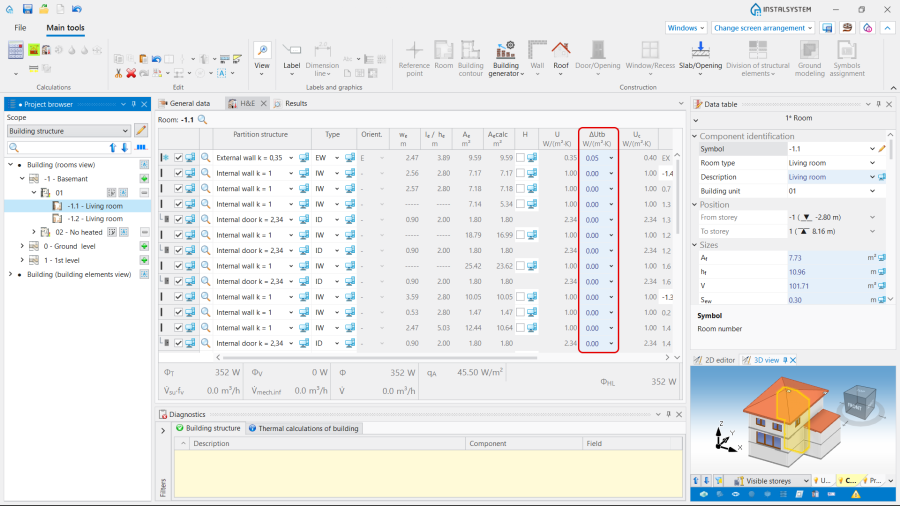

        2. Kolumna ΔUtb z ustawionym statusem "auto mode".

    • (Opcjonalnie) Wprowadzić ΔU - dostępne dla norm DIN.
  2. Dane pomieszczeń:
    • Wybrać metodę wyznaczania ΔUtb (Dodatek na mostki cieplne) w zakresie Konstrukcja budynku / Budynek (widok pomieszczeń):

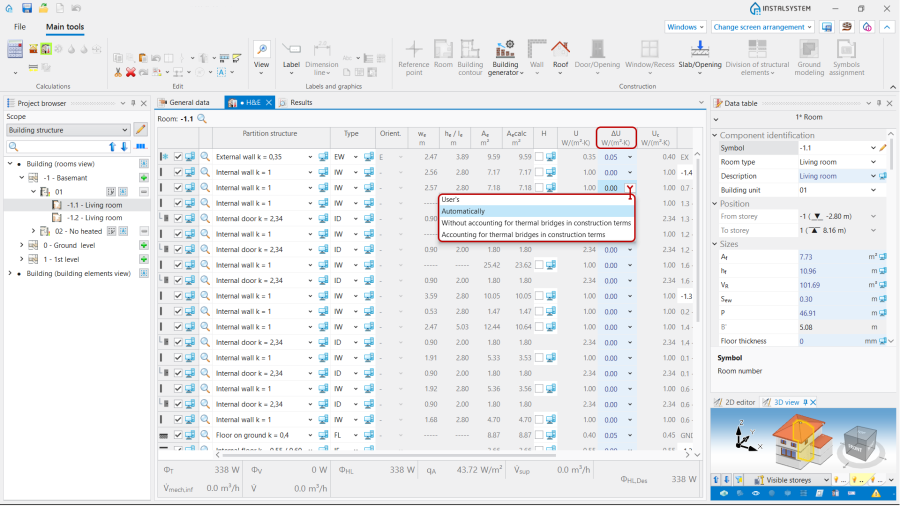

      3. Dodatek na mostki cieplne metoda Uproszczona.

      • Użytkownika - pozwala na samodzielne ustalenie wartości dodatku;
      • Automatycznie - inicjuje wartości domyślne zgodnie z trybem AUTO;
      • Bez budowlanego uwzględnienia mostków cieplnych - ΔUtb = 0.05 W/(m2·K);
      • Z budowlanym uwzględnieniem mostków cieplnych - ΔUtb = 0.1 W/(m2·K).

Scenariusz II - Metoda obliczania liniowych mostków cieplnych Wg EN 12831

  1. Dane domyślne:
    • W oknie Dane ogólne, Obliczenia cieplne budynku, na zakładce Normy i opcje obliczeń, w polu Metoda obliczania mostków cieplnych wybrać Wg EN 12831.
  2. Dane pomieszczeń:
    • Wybrać metodę wyznaczania ΔUtb (Dodatek na mostki cieplne) w zakresie Konstrukcja budynku / Budynek (widok pomieszczeń):

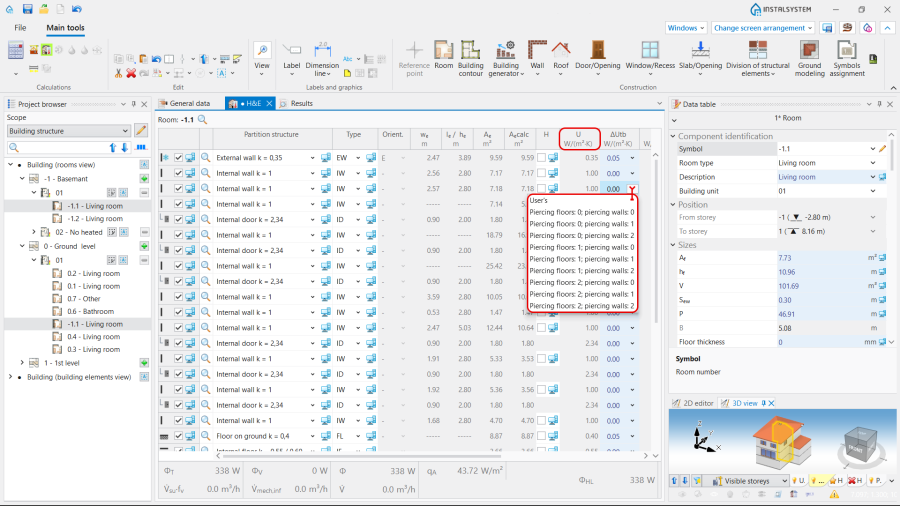

      4. Dodatek na mostki cieplne Wg EN 12831.

      • Użytkownika - pozwala samodzielnie ustawić wartość dodatku;
      • Wartość z rozwijanego menu.

Scenariusz III - Metoda wyznaczania liniowych mostków cieplnych Automatyczna - na podstawie modelu cieplnego

  1. Dane domyślne:
    • W oknie Dane ogólne, Obliczenia cieplne budynku, w zakładce Normy i opcje obliczeń, w polu Metoda obliczania mostków cieplnych wybrać Automatyczna - na podstawie modelu cieplnego.
  2. Definicja domyślnych typów liniowych mostków cieplnych:
    • Wykonać Obliczenia, wtedy zakres OZC(MC) (Mostki cieplne w obliczeniach przepływu ciepła przez przenikanie) z reprezentacją mostków cieplnych będzie dostępny w oknach Edytor 2D i Widok 3D.
    • Otworzyć okno Przeglądarka projektu, zakres Obliczenia cieplne budynku, drzewo Definicje mostków cieplnych. Wybrać domyślną definicję dla każdego typu mostka liniowego spośród dostępnych wariantów. Uwaga: Domyślnie jest dostępna jedna definicja dla jednego typu mostka.

      Po zdefiniowaniu mostka liniowego, jego opis będzie dostępny w hincie i w oknie Tabela danych:
      • Nazwa,
      • Kategoria mostka cieplnego,
      • Definicja mostka cieplnego (z wizualizowanych wariantów),
      • Ψ, W/(m·K) (Współczynnik przenikania ciepła liniowego mostka cieplnego).


      • (Opcjonalnie) Skopiować definicję istniejącego mostka cieplnego i po zmodyfikowaniu wymaganych danych, oznaczyć jako domyślny;
      • (Opcjonalnie) Utworzyć nową definicję mostka i po ręcznym uzupełnieniu danych, wybrać kategorię mostka z listy i oznaczyć jako domyślny;
      • (Opcjonalnie) Usunąć wybrane definicje mostków.
  3. Uruchomić Obliczenia, w efekcie automatycznie wykrytym liniowym mostkom cieplnym zostanie przypisany właściwy W/(m·K) i uwzględnianiony w Obliczenia cieplne budynku;
  4. Przejrzeć automatycznie rozpoznane mostki cieplne liniowe, w razie potrzeby wprowadzić ręczne zmiany:
    • Otworzyć okno Przeglądarka projektu, zakres Obliczenia cieplne budynku, drzewo Budynek (widok mostków cieplnych). Drzewo przedstawia mostki liniowe w pomieszczeniach, pogrupowane według typu, w powiązanych gałęziach. Wszystkie mostki danego typu w pomieszczeniu można zaznaczyć za pomocą funkcji Zaznacz wszystkie lub Zaznacz z obszaru elementy określonego typu . Możliwe jest także grupowe zaznaczanie za pomocą przycisków CTRL/SHIFT;
    • Wybrane mostki są prezentowane w oknach Edytor 2D i Widok 3D na osobnym zakresie edycji OZC(MC).

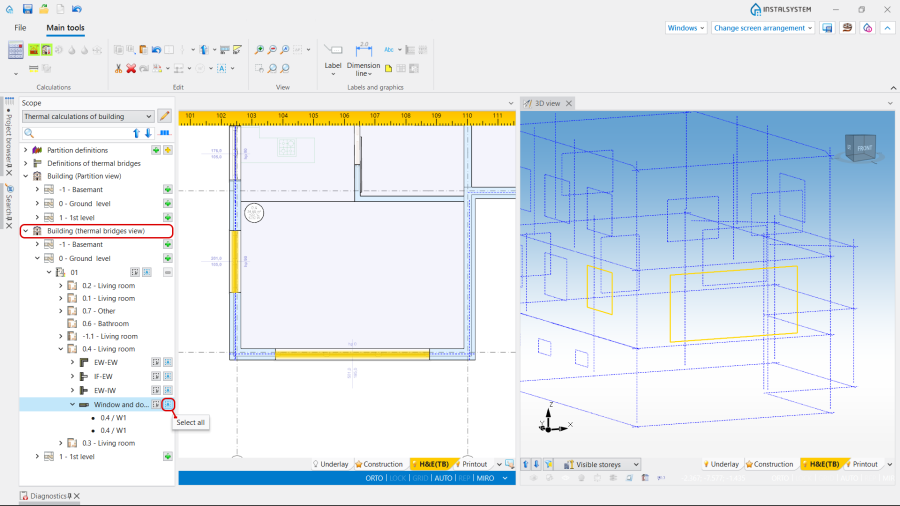

      4. widok mostków cieplnych.

    • Zaznaczenie liniowych mostków cieplnych jest również możliwe w oknie Edytor 2D oraz w oknie Widok 3D poprzez kliknięcie na nie na zakresie edycji OZC(MC);
    • Liniowe mostki cieplne określonego typu można zaznaczyć za pomocą przycisków dostępnych w oknie Definicje mostków cieplnych;
      5. Wybór mostków cieplnych określonego typu.

    • Ręczna edycja automatycznie przypisanych mostków cieplnych:
      • Operacje dostępne dla wybranego mostka cieplnego:
        • Definicja mostka cieplnego - możliwa ręczna zmiana;
        • l ( Długość mostka cieplnego) liniowego - możliwa ręczna korekta.
        • Uwzględniaj w obliczeniach - możliwe odznaczenie checkbox'a;
        • Styl elementu, Opis - możliwa ręczna zmiana w Tabeli danych.

Scenariusz IV - Metoda obliczania punktowych mostków cieplnych

  1. Dane domyślne:
    • W oknie Dane ogólne, Obliczenia cieplne budynku, w zakładce Normy i opcje obliczeń wybrać Automatyczna - na podstawie modelu cieplnego dla Metoda obliczania mostków cieplnych.
  2. Definicja punktowych mostków cieplnych:
    • Gdy Obliczenia są wykonane, zakres OZC(MC) (Mostki cieplne w obliczeniach przepływu ciepła przez przenikanie) z reprezentacją mostków cieplnych będzie dostępny w oknach Edytor 2D i Widok 3D.
    • Otworzyć Przeglądarka projektu, Obliczenia cieplne budynku, Definicje mostków cieplnych, Mostki punktowe. Wybrać typ punktowego mostka cieplnego z listy. Gdy zostaną wykonane Obliczenia, na zakresie OZC(MC) (Mostki cieplne w obliczeniach przepływu ciepła przez przenikanie) mostki cieplne będą prezentowane w oknach Edytor 2D i Widok 3D;
    • Dane wybranego typu będą dostępne w oknie Tabela danych:
      • Nazwa,
      • Opis,
      • χp (Współczynnik przenikania ciepła punktowego mostka cieplnego),
      • Uwzględnij dla definicji przegrody - dla pola dostępne będą zgrupowane definicje przegród. Można wybrać jedną lub więcej definicji przegród,
      • Pole z dwoma wariantami do wyboru: Na m2 przegrody cieplnej i Na przegrodę cieplną,
      • Ilość mostków punktowych. Uwaga: Korekta tego pola jest również możliwa po wykonaniu Obliczeń.

    • (Opcjonalnie) Istniejąca Definicja mostka cieplnego może zostać skopiowana, a jej dane zmodyfikowane (np. w celu uwzględnienia tego samego mostka w różnych definicjach SZ);
    • (Opcjonalnie) Tworzenie nowej definicji mostka poprzez ręczne wypełnienie powyższych danych;
    • (Opcjonalnie) Usuwanie wybranych definicji mostków użytkownika.
  3. Wykonać Obliczenia, co skutkuje automatycznym wykrywaniem obszarów punktowych mostków cieplnych i ich uwzględnianiem w obliczeniach cieplnych budynku;
  4. Przejrzeć automatycznie rozpoznane obszary punktowych mostków cieplnych i wprowadzenie ręcznych zmian, jeżeli to konieczne:
    • Otworzyć Przeglądarka projektu, zakres Obliczenia cieplne budynku, drzewo Budynek (widok mostków cieplnych). Po rozwinięciu drzewa na poziomie Pomieszczenie, poniżej gałęzi z liniowymi typami mostków cieplnych dostępna jest rozwijalna gałąź Mostki punktowe,
    • Wybrane mostki są prezentowane w oknie Edytor 2D oraz w oknie Widok 3D na oddzielnym zakresie edycji OZC(MC).

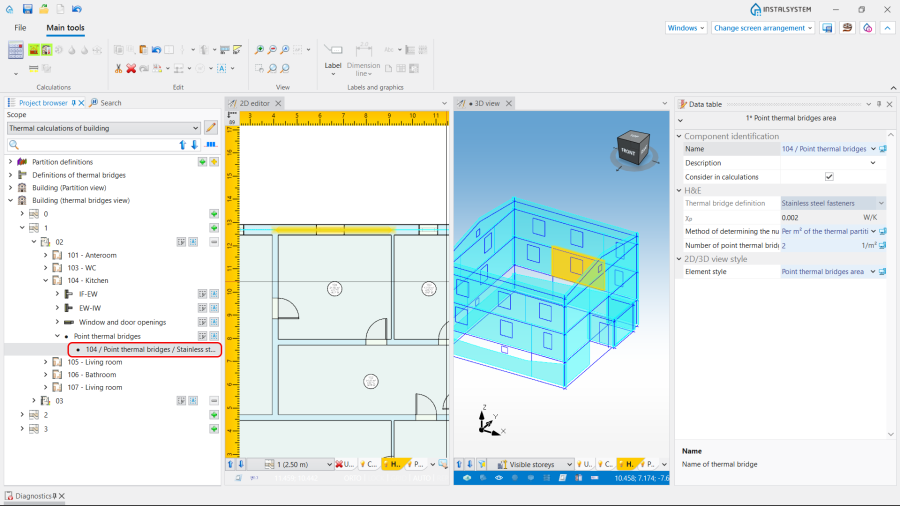

      6. Mostki punktowe.

    • Ręczna edycja danych obszarów mostków punktowych:
      • Operacje, dostępne dla wybranego mostka cieplnego:
        • Zmienić Sposób określania ilości mostków punktowych, status AUTO / MANUAL ( / ):
          • AUTO pozwala określić liczbę mostków Ilość mostków punktowych zgodnie z definicją mostka.
          • MANUAL daje możliwość zmiany domyślnej metody i indywidualnego zdefiniowania Ilość mostków punktowych, które mają być uwzględnione (za pośrednictwem pól Na m2 przegrody cieplnej lub Na przegrodę cieplną).
        • Odznaczyć checkbox Uwzględniaj w obliczeniach;
        • Zmienić Styl elementu i dodać Opis.


W przypadku uwag do tego artykułu zachęcamy do przesłania krótkiej informacji na info@instalsoft.com.
