Jak przygotować rozwinięcie instalacji niesymetrycznych

Produkt	InstalSystem 5
Typ artykułu	PORADA I WSKAZÓWKA
Ostatnia aktualizacja	2024-07-29

Opis problemu

Podczas tworzenia automatycznie generowanego Rozwinięcia może pojawić się następująca podpowiedź związana z asymetryczną instalacją:

• Instalacja niesymetryczna. Wystąpił problem z dopasowaniem instalacji wody zimnej, ciepłej i cyrkulacji do odbiorników na arkuszu "Rozwinięcie".

Sposób rozwiązania

Podpowiedź pojawia się podczas generowania Rozwinięcia dla dużej asymetrycznej instalacji z zakresami : Zimna woda, Ciepła woda i Cyrkulacja.
Ważnym jest, aby wiedzieć że w takim przypadku bardzo trudno jest stworzyć Rozwinięcie ­ z jednym tylko elementem Punkt startowy (Instalacje wodociągowe) nadające się do dalszego wykorzystania.

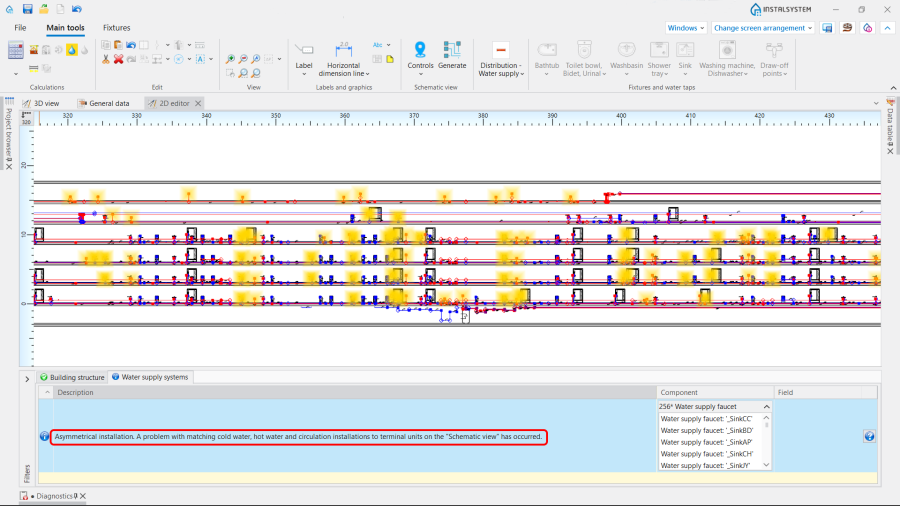

1. Instalacja niesymetryczna. Wystąpił problem z dopasowaniem instalacji wody zimnej, ciepłej i cyrkulacji do odbiorników na arkuszu "Rozwinięcie"

W celu wyeliminowania podpowiedzi i utworzenia prawidłowego Rozwinięcia takiej instalacji, zaleca się podzielić Rozwinięcie ­ na części:

• Wstawić Punkt startowy (Instalacje wodociągowe) na Źródło, a w oknie Tabela danych w polu Prezentowane na rozwinięciu pozostawić włączone pozycje Instalacja między źródłem a pionami oraz Piony po to, żeby utworzyć Rozwinięcie ­ działek sieci rozprowadzającej oraz pionów.
  Uwaga: Odznaczenie checkboxa Generuj rozwinięcie pozwala na pozostawienie tej części wygenerowanej i nie regenerowanie jej w trakcie tworzenia kolejnych fragmentów.



• Wstawić Punkt startowy (Instalacje wodociągowe) na każdy Pion w celu utworzenia oddzielnych fragmentów Rozwinięcia.

  Uwaga: Domyślnie każde rozwinięcie jest generowane na osobnym arkuszu roboczym. Można jednak umieścić wszystkie rozwinięcia na jednym arkuszu roboczym. Więcej informacji na ten temat: Automatyczne generowanie rozwinięć instalacji.


Jeżeli pojawi się podpowiedź, są także inne metody, żeby ją wyeliminować:

• Metoda 1: wstawić Punkt sterujący. Wybrać "Tak" w polu Odłączaj na rozwinięciu. W takim przypadku część instalacji zostanie odłączona od węzła za miejscem wstawienia;


• Metoda 2: użyć ustawień elementu Punkt startowy (Instalacje wodociągowe), takich jak Max. długość ukrywanej działki.


• Metoda 3: utworzyć osobne Rozwinięcia dla zakresów: Zimna woda i Ciepła woda+Cyrkulacja używając funkcji "Osobne rozwinięcia" w Tabeli danych elementu Punkt startowy (Instalacje wodociągowe).
  Więcej informacji na ten temat: Rozwinięcie - Instalacja wodociągowa.

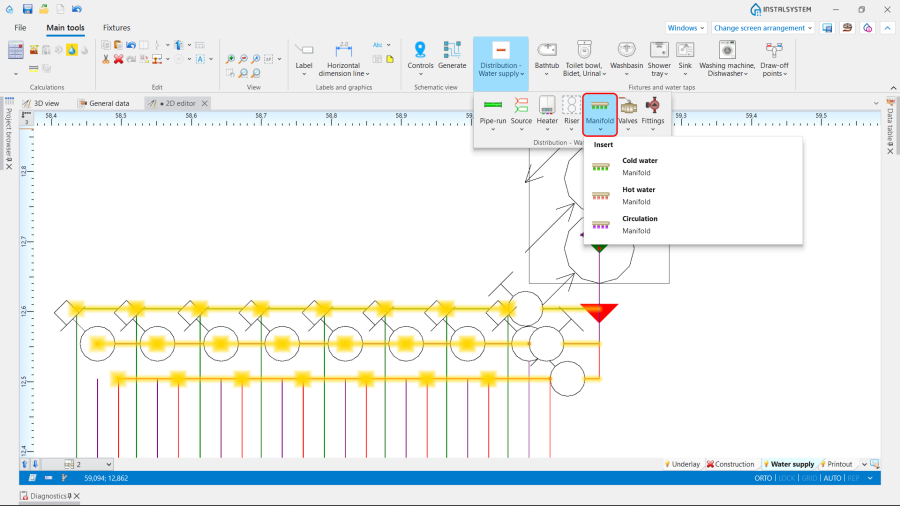

• W instalacjach z rozdzielaczami utworzonymi ręcznie za pomocą elementów Działka, zaleca się użycie rozdzielaczy z katalogów neutralnych programu, ponieważ zawierają one zestawy odcinków rur i trójników mających formę rozdzielaczy, których użycie znacznie poprawia jakość rozwinięcia.



  2. Rozdzielacz
