Trasa przyłączy i edycja przyłączy dla systemu płaszczyznowego
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJA I NARZĘDZIE |
| Ostatnia aktualizacja | 2026-10-06 |
Opis
Element Trasa przyłączy służy do automatycznego generowania i poprawnego prowadzenia przyłączy łączących Rozdzielacz z elementami Strefa powierzchni grzewczych/chłodzących.
Po ułożeniu biegu odcinków elementu Trasa przyłączy program konwertuje je na odpowiednią liczbę elementów: Para przyłączy, która wynika z podziału elementu Strefa powierzchni grzewczych/chłodzących na elementy Pow. grzewczo-chłodząca.
Elementy: Para przyłączy są układane zgodnie z wymogiem:
- poprawnego inżyniersko wyprowadzenia z rozdzielacza,
- zachowania stałego lub zmiennego odstępu układania,
- poprawnego miejsca włączenia do elementów: Pow. grzewczo-chłodząca.
Alternatywnie możliwe jest ręczne prowadzenie przyłączy z wykorzystaniem elementu Działka.
Filmy powiązane z tematyką artykułu
Lokalizacja w programie
- Element Trasa przyłączy dostępny jest w programie w sekcji Płaszczyznowe na pasku Narzędzia główne, dla aktywnych zakresów edycji Podł./Ścienne lub Sufitowe.
1. Trasa przyłączy

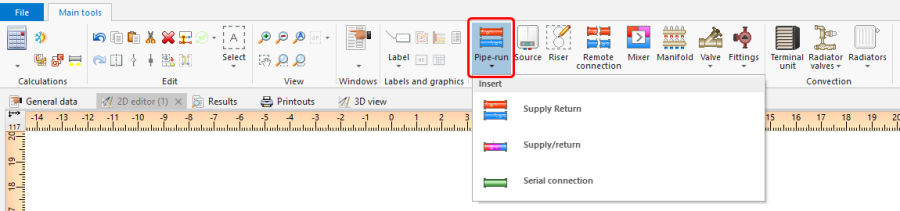

- Element Działka dostępny jest w programie w sekcji Rozprowadzenie - instalacje cieplne na pasku Narzędzia główne, dla aktywnych zakresów edycji: Podł./Ścienne, Sufitowe lub Konwekcyjne.
Element Przyłącze wstawia się za pomocą elementu Działka lub Para działek. Program automatycznie rozpoznaje czy jest to Przyłącze czy Działka w zależności od tego czy jest ona podłączona do elementu Strefa pow. grzewczych/chłodzących czy do innego odbiornika.
2. Działka
Przykłady użycia
Trasa przyłączy - automatyczne generowanie przyłączy
Istotne właściwości
- Ilość generowanych par przyłączy- program generuje automatycznie ilość wymaganych par przyłączy w zależności od wynikowej ilości elementów Pow. grzewczo-chłodząca po podziale podłączonej Strefa pow. grzewczych/chłodzących.
- Kierunek ułożenia przyłączy względem odcinka trasy przyłączy - parametr określający, z której strony odcinka Trasa przyłączy mają zostać wygenerowane przyłącza.
- Sposób wyznaczania odstępu układania:
'Auto' - wartość początkowa odstępu jest zgodna z odstępem wyliczonym dla strefy, w przypadku problemów z ułożeniem jest automatycznie zmniejszana
'Wg Strefy PG/Ch' - zgodnie z odstępem wyliczonym dla strefy
'Narzucone' - zgodnie z odstępem narzuconym
'Wg pasa - maksymalna szerokość' - zgodnie z odstępem wyliczonym/narzuconym, nie przekraczając maks. szerokości pasa
'Wg pasa - wypełnij z odstępem układania dostępnym dla systemu' - odstęp układania zostanie dobrany spośród dostępnych dla systemu tak, aby wypełnić szerokość pasa
'Wg pasa - wypełnij' - odstęp układania zostanie wyliczony z zależności: Szerokość pasa/ilość przyłączy
Uwaga: Określ Szerokość pasa dla:- Wg pasa - maksymalna szerokość,
- Wg pasa - wypełnij z odstępem układania dostępnym dla systemu
- Wg pasa - wypełnij
lub ręcznie przesuń krawędź pasa.
- VA w docelowej Strefie PG/Ch - Odstęp układania przyłączy, które program ułoży w powierzchniach do których prowadzi ta trasa przyłączy. Można to określić automatycznie lub ręcznie.
- Odstęp układania w warstwie izolacji - może być określony automatycznie lub ręcznie.
- Izolacja - sposób izolowania przyłączy.
- % wyk. mocy - wartość procentowego wykorzystania mocy przyłączy przechodzących przez element Strefa pow. grzewczych/chłodzących.
Podłączanie do elementu Rozdzielacz
Pierwszy odcinek elementu Trasa przyłączy należy podłączyć w dowolnym miejscu osi rozdzielacza (pomiędzy belką zasilającą a powrotną). Przyłącza będą generowane automatycznie w odpowiedniej kolejności i z min. odstępem wynikającym z odległości punktów podłączeń na belce rozdzielacza.
Prowadzenie elementu Trasa przyłączy
Prowadzenie elementu Trasa przyłączy wspomagają tryby pracy ORTO i AUTO oraz operowanie klawiszem SHIFT. Rekomendujemy rozprowadzenie elementu Trasa przyłączy wzdłuż ścian.
Podłączanie do elementu Strefa pow. grzewczych/chłodzących
Punkt połączenia elementu Trasa przyłączy do elementu Strefa pow. grzewczych/chłodzących tzw. antenka "wifi" - informacja w którym miejscu dana Strefa pow. grzewczych/chłodzących jest podłączona do elementu Trasa przyłączy.
- Korekta połączenia odcinka elementu Trasa przyłączy z elementem Strefa pow. grzewczych/chłodzących.
Po prawidłowym połączeniu w obszarze podłączonej Strefa pow. grzewczych/chłodzących pojawi się antenka "wifi". Jeśli w miejscu połączenia antenki "wifi" brak, należy chwycić hot-point widoczny na końcu odcinka elementu Trasa przyłączy i trzymając lewy klawisz myszy przesunąć myszkę na krawędź obszaru elementu Strefa pow. grzewczych/chłodzących, aż pojawi się zielone podświetlenie. Wówczas należy puścić lewy klawisz myszy. Istnieje możliwość połączenia jednego odcinka elementu Trasa przyłączy do narożnika kilku sąsiadujących ze sobą elementów Strefa pow. grzewczych/chłodzących (patrz film).
- Rozłączanie odcinka elementu Trasa przyłączy od elementu Strefa pow. grzewczych/chłodzących.
Jeśli program niepoprawnie zinterpretował miejsce połączenia, możliwa jest jego ręczna korekta. Żeby rozłączyć odcinek elementu Trasa przyłączy należy wykonać czynność analogiczną jak w powyższym punkcie trzymając klawisz SHIFT - w efekcie zniknie zielone podświetlenie i po zwolnieniu lewego klawisza myszy odcinek zostanie odłączony (patrz film).
Więcej informacji na ten temat: Trasa przyłączy - dobre praktyki i przypadki użycia
Ręczne układanie przyłączy
Trasa przyłączy - ręczna korekta przebiegu przyłączy wygenerowanych automatycznie
Wyłączenie automatycznego generowania przyłączy jest dostępne w menu kontekstowym elementu Trasa przyłączy pod prawym przyciskiem myszy i wiąże się z:
- wyłączeniem automatycznego podziału Strefa pow. grzewczych/chłodzących (program informuje o tym stosownym komunikatem).
- wyłączeniem tego trybu także dla kolejnych, nastepujących po sobie odcinków elementu Trasa przyłączy,
- utratą ręcznych ustawień właściwości dla tego odcinka(ów) elementu Trasa przyłączy,
Włączenie automatycznego generowania przyłączy jest możliwe w dowolnym momencie pracy nad projektem.
Przyłącza - ręczne układanie przyłączy za pomocą elementu Para działek
- Zaleca się, aby ręczne układanie przyłączy wykonywać po ostatecznym podziale elementu Strefa pow. grzewczych/chłodzących na elementy Pow. grzewczo-chłodząca. Łączenie Strefa pow. grzewczych/chłodzących parą działek wyłącza automatyczny podział elementu Strefa pow. grzewczych/chłodzących.
Dodatkowe informacje
- Kolizje pomiędzy przyłączami wygenerowanymi automatycznie i ułożonymi ręcznie nie są sprawdzane i diagnozowane przez program.
