Opis projektu

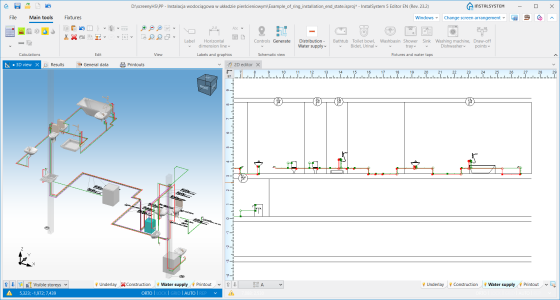

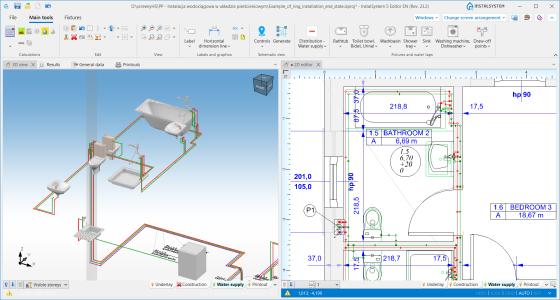

Artykuł przedstawia prosty plik projektu wewnętrznej instalacji wodociągowej w systemie pierścieniowym w budynku jednorodzinnym.
Ten projekt stanowi przykład do lekcji: Projektowanie instalacji wodociągowych w układzie pierścieniowym. Lekcja opisuje krok po kroku jak opracować taki projekt.

Pliki do pobrania i informacje o projekcie

Pliki projektu

Jak przeliczyć pobrany plik?

Instalacja wodociągowa w budynku jednorodzinnym stan początkowy, isproj
Instalacja wodociągowa pierścieniowa w budynku jednorodzinnym , isproj
Opracowano na InstalSystem 5
Rev. 26.0
Niezbędne moduły Moduł bazowy
Instalacje wodociągowe
Rozszerzenia obliczeń instalacji wodociągowych
Zakres projektu Instalacje wodociągowe
Użyte katalogi

Rury stalowe średnie DIN 2440
Rury i kształtki PEX wg EN ISO 15875
Złączki i kształtki mosiężne, żeliwne i stalowe
Normowe punkty czerpalne i przybory
Armatura różna dowolnego producenta
Katalog izolacji standardowych
Katalog neutralny zaworów - konstrukcje typowe

Rodzaj budynku obiekt mieszkalny
podpiwniczony
3-kondygnacyjny
Konstrukcja budynku Podkład - wszystkie rzuty, dwg
Zakres rysunków Rzut
Opracowany przez Logo-instalsoft-new.png
www.instalsoft.com
Zastrzeżenia prawne Możliwość kopiowania całości lub fragmentów projektu
Wyniki obliczeń Kompletny zakres wyników obliczeń, pdf
Zestawienie materiałów, pdf
Rysunki wynikowe Wszystkie kondygnacje, dwg
Piwnice, pdf
Parter, pdf
Poddasze, pdf
