Trasa przyłączy i edycja przyłączy dla systemu płaszczyznowego
Przejdź do nawigacji
Przejdź do wyszukiwania
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJONALNOŚĆ |
| Ostatnia aktualizacja | IS 5.0 Beta 33 |
Opis
Elementy: Przyłącze łączą Rozdzielacz z właściwymi elementami Pow. grzewczo-chłodząca. Elementy: Przyłącze mogą zostać wygenerowane automatycznie w wymaganej ilości i z zachowaniem wymaganego odstępu układania z wykorzystaniem elementu Trasa przyłączy. Alternatywnie możliwe jest ręczne prowadzenie przyłączy z wykorzystaniem elementu Działka.
Lokalizacja w programie

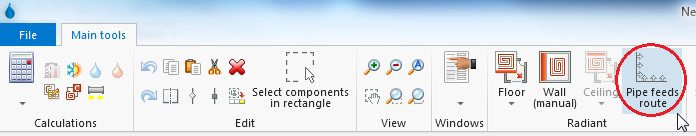

- Element Trasa przyłączy dostępny jest w programie w sekcji na pasku Narzędzia główne, dla aktywnych zakresów edycji Podł./Ścienne lub Sufitowe.

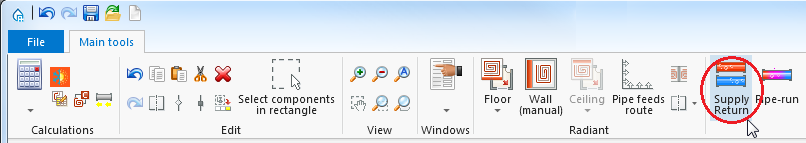

- Za pomocą elementu Przyłącze jest możliwe ich ręcznie poprowadzenie. Element Przyłącze dostępny jest w programie w sekcji na pasku Narzędzia główne, dla aktywnych zakresów edycji Podł./Ścienne lub Sufitowe.

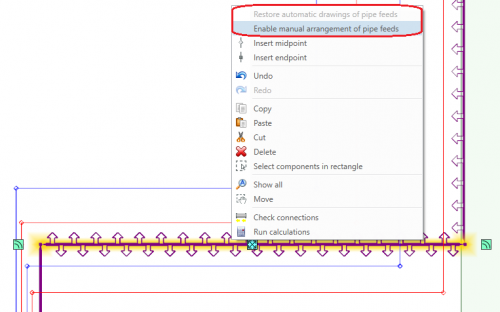

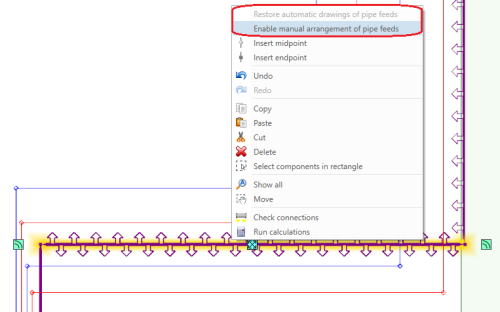

- Element Trasa przyłączy można przełączyć z trybu automatycznego w tryb umożliwiający ręczną edycję wygenerowanych przyłączy i odwrotnie, klikając w niego prawym klawiszem myszy i wybierając pożądany tryb.
Przykłady użycia
Automatyczne generowanie przyłączy
Ręczne modyfikowanie przyłączy
Dodatkowe informacje
Istotne właściwości elementu Trasa przyłączy:

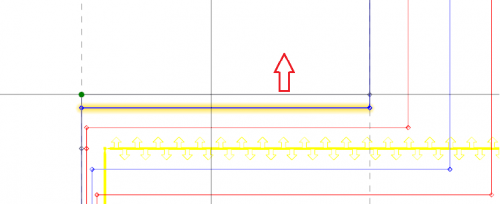

- Kierunek ułożenia elementów Przyłącze względem elementu Trasa przyłączy można określić poprzez korektę ułożenia strzałek.
- Sposób wyznaczania odstępu układania elementów Przyłącze wygenerowanych za pomocą elementu Trasa przyłączy może być wyznaczony automatycznie przez program lub narzucony przez użytkownika (odpowiednie pole w oknie Tabela danych).
- Szerokość pasa układania przyłączy narzucona ręcznie, skutkuje zmianą danej Odstęp układania po wykonaniu obliczeń, tak aby wszystkie elementy typu Przyłącze były ułożone w wyznaczonym pasie.
- Ilość generowanych elementów typu Przyłącze jest automatycznie dostosowana do ilości podłączanych elementów Powierzchnia grzewczo - chłodząca.
- Punkt połączenia Trasa przyłączy do elementu Strefa pow. grzewczych/chłodzących tzw. antenka "wifi" - informacja w którym miejscu dana Strefa pow. grzewczych/chłodzących jest podłączona do elementu Trasa przyłączy. Istnieje możliwość ręcznej modyfikacji ukierunkowania antenki "wifi" w przypadku kiedy punkt wpięcia trasy przyłączy zbiega się z punktem granicznym wielu elementów Strefa pow. grzewczych/chłodzących.
