Zakres lekcji

W poniższej lekcji przedstawiono sposób wykonania szybkiego projektu o.p./ch.p., aby przy minimalnym nakładzie pracy i maksymalnym wykorzystaniu ustawień domyślnych i narzędzi automatycznych otrzymać szacunkowe rysunki, wyniki obliczeń i zestawienia materiałów.

Potrzebne moduły i konfiguracja programów

  • InstalSystem 5 pozwalający na wykonanie projektu instalacji ogrzewania płaszczyznowego i chłodzenia płaszczyznowego.
  • szablon plik szablonu, na bazie którego projekt zostanie utworzony z zadeklarowanymi kompletnymi danymi domyślnymi.

Stan początkowy

Opisane w artykule zastosowanie opracowano na bazie podkładów w rozszerzeniu dwg dla wszystkich kondygnacji budynku. Projekt obejmuje zakres instalacji ogrzewania oraz chłodzenia płaszczyznowego.
Opisane w artykule zastosowanie opracowano w oparciu o:

Kroki do wykonania

Uruchomienie aplikacji i otwarcie nowego projektu

  1. Uruchamiamy program InstalSystem 5.
  2. Otwieramy nowy projekt na bazie szablonu, w którym uzupełniono uprzednio komplet danych domyślnych.
  3. Uruchamiamy okienko zarządzania arkuszami i dodajemy odpowiednią liczbę arkuszy, tak aby odpowiadała ona liczbie kondygnacji w budynku.


Wczytanie rysunków podkładów

  1. Dla każdej z kondygnacji wczytujemy podkład dwg.
    Więcej na temat Importowania podkładów: Import pliku dwg, Import pliku rastrowego.


Narysowanie pomieszczeń

  1. Na każdej z kondygnacji w uproszczony sposób wyznaczamy obszary pomieszczeń uwzględnianych w projekcie ogrzewania/chłodzenia.
  2. Nadajemy numery wyznaczonym pomieszczeniom.
    Więcej na temat Wstawiania pomieszczeń: Wstawianie pomieszczeń.


Wskazanie sposobu wyznaczania zapotrzebowania na ciepło

  1. Zaznaczamy wszystkie pomieszczenia i w Tabeli danych narzucamy dla nich sposób obliczania Qwym jako "Obliczana wg wskaźnika".

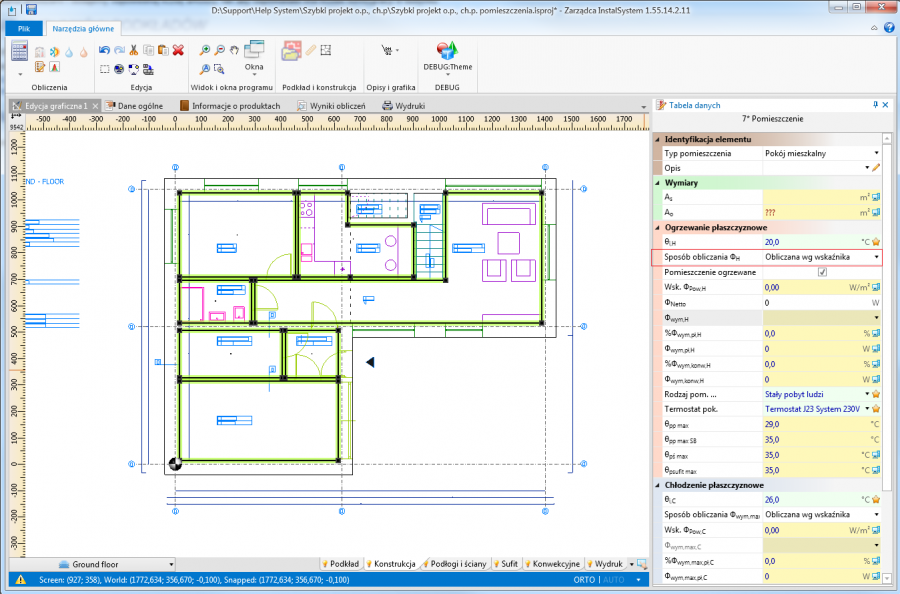

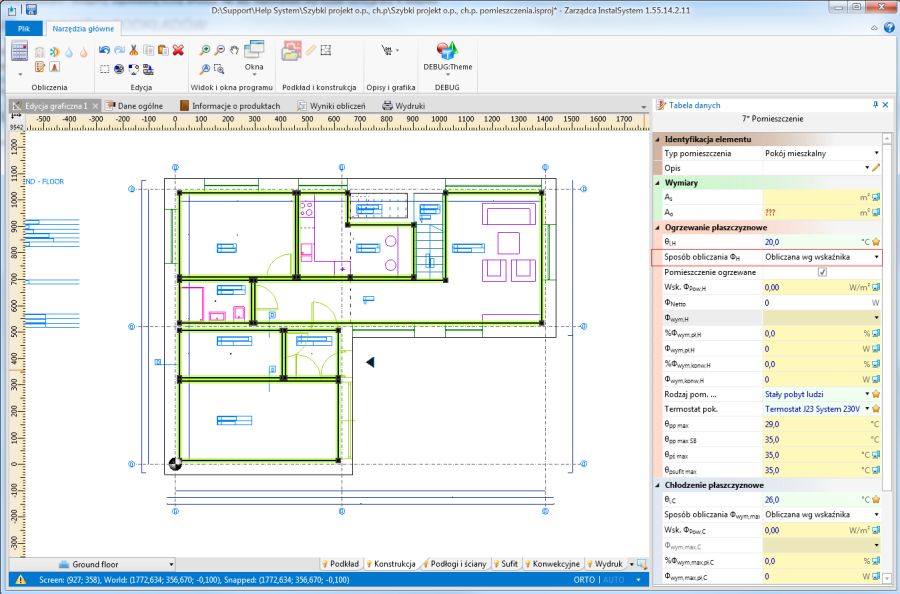

    1. Obszary pomieszczeń

  2. Na tym etapie dla wszystkich pomieszczeń zostaje automatycznie wyznaczone zapotrzebowanie na ciepło/chłód w oparciu o wartość wskaźnika jednostkowych strat ciepła zadeklarowaną w szablonie Danych ogólnych.


Wstawienie powierzchni grzewczo-chłodzących

  1. Wstawiamy powierzchnie grzewczo-chłodzące do wybranych pomieszczeń. Tam gdzie to możliwe wykorzystujemy funkcję automatycznego wstawiania powierzchni.
  2. Ściany grzewczo-chłodzące przypisujemy do pomieszczeń, w których zostały zlokalizowane.
    Więcej na temat Wstawiania powierzchni grzewczo-chłodzących: Wstawianie powierzchni grzewczo-chłodzących.


Podział powierzchni grzewczo-chłodzących

  1. W razie konieczności dokonujemy podziału powierzchni zgodnie z wymogami konstrukcyjnymi (dylatacje).
    Więcej na temat Podziału powierzchni grzewczo-chłodzących: Podział powierzchni grzewczo-chłodzących.


Zorientowanie kierunków podziału powierzchni

  1. Zaznaczany wybraną strefę powierzchni grzewczo-chłodzących i za pomocą symbolu nożyczek ustalamy kierunek, w którym ma zostać automatycznie przeprowadzony ewentualny podział powierzchni po wykonaniu obliczeń.

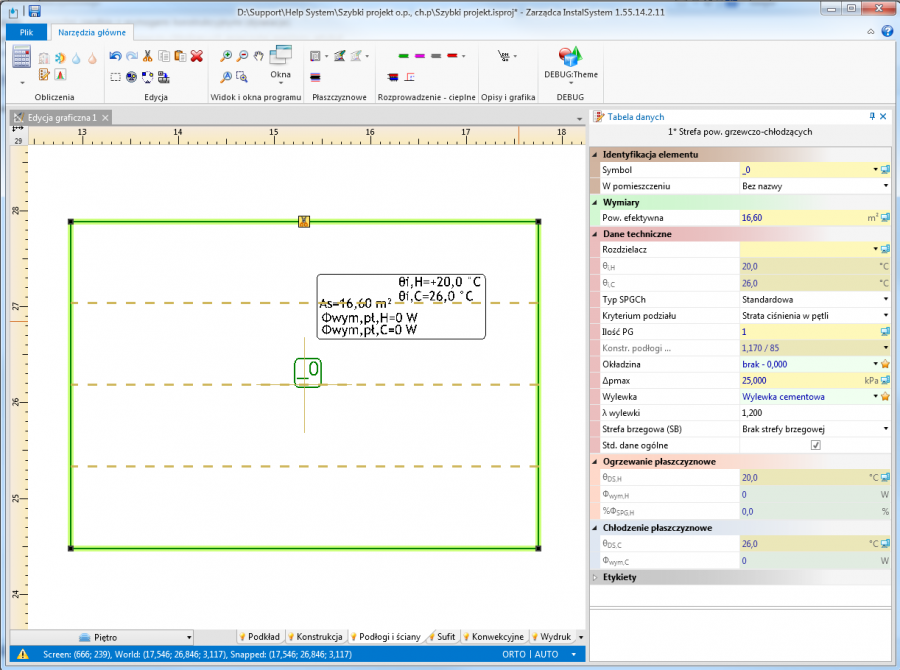

    2. Kierunek podziału powierzchni grzewczo-chłodzącej


Wstawienie rozdzielacza

  1. Przechodzimy na zakres edycji "Podłogi i ściany" i wstawiamy na rzut podwójny rozdzielacz mieszkaniowy.


Wywołanie obliczeń

  1. Przeprowadzamy obliczenia za pomocą ikony kalkulatora, który wywołuje obliczenia dla wszystkich zakresów obliczeniowych.


Przegląd rezultatów

  1. Przeprowadzamy przegląd rezultatów, zwracając szczególną uwagę na komunikaty zgłaszane przez diagnostykę, ewentualny podział powierzchni grzewczych, wyniki obliczeń oraz zestawienia.

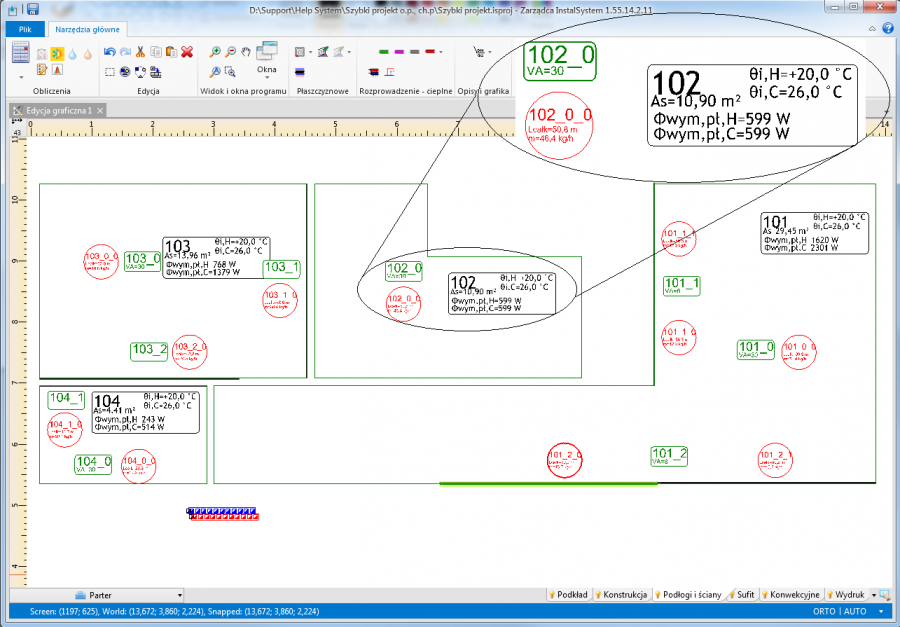

    3. Widok uproszczonego schematu dla szybkiego projektu, po wykonanych obliczeniach


Korekta ustawień domyślnych

  1. W razie potrzeby zawsze możemy wracać do Danych ogólnych i modyfikować dane, także te które były narzucone jako domyślne w ramach czytanego szablonu.

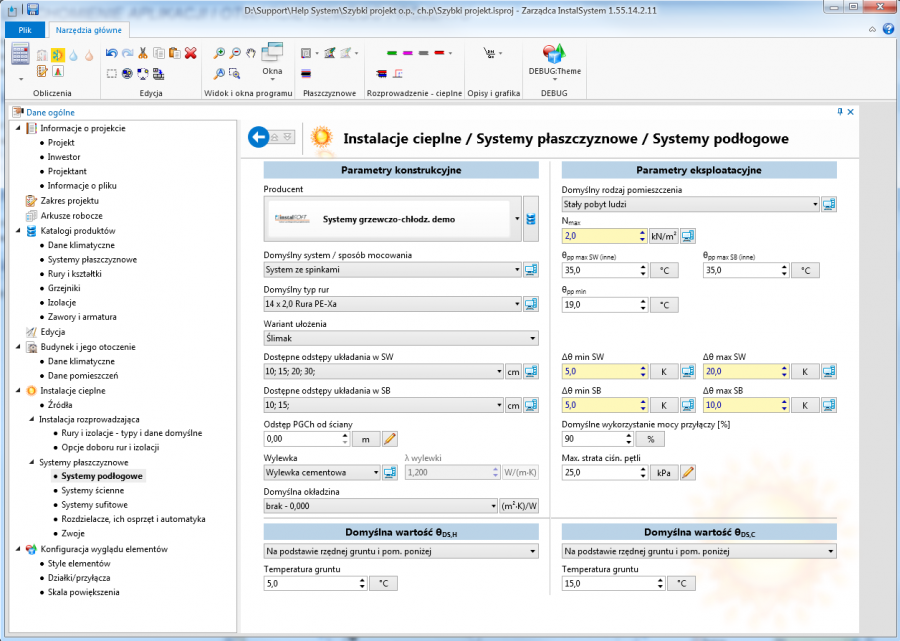

    4. Dane ogólne


Obwody regulacji - zmiana temperatury zasilania

  1. Otwieramy okno Obwodów regulacji.

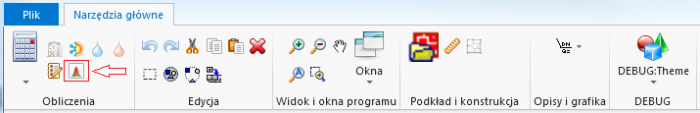

    5. Narzędzia główne

  2. Optymalizujemy temperaturę zasilania dla każdego z obwodów.

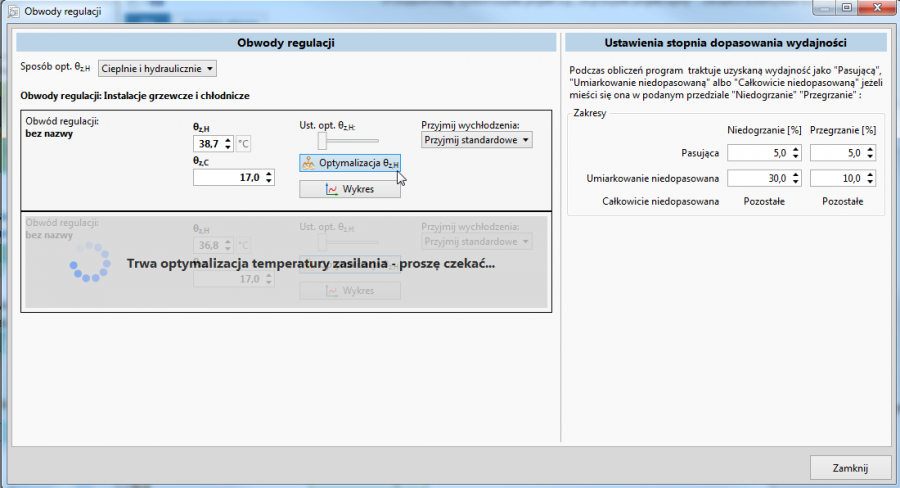

    6. Obwody regulacji


Obliczenia interaktywne - zmiana wychłodzenia i odstępu układania

  1. Otwieramy okno Obliczeń interaktywnych.
    7. Narzędzia główne

  2. Optymalizujemy wielkość wychłodzenia czynnika grzewczego/chłodzącego oraz odstępy układania przewodów w ramach płaszczyzn grzewczych.

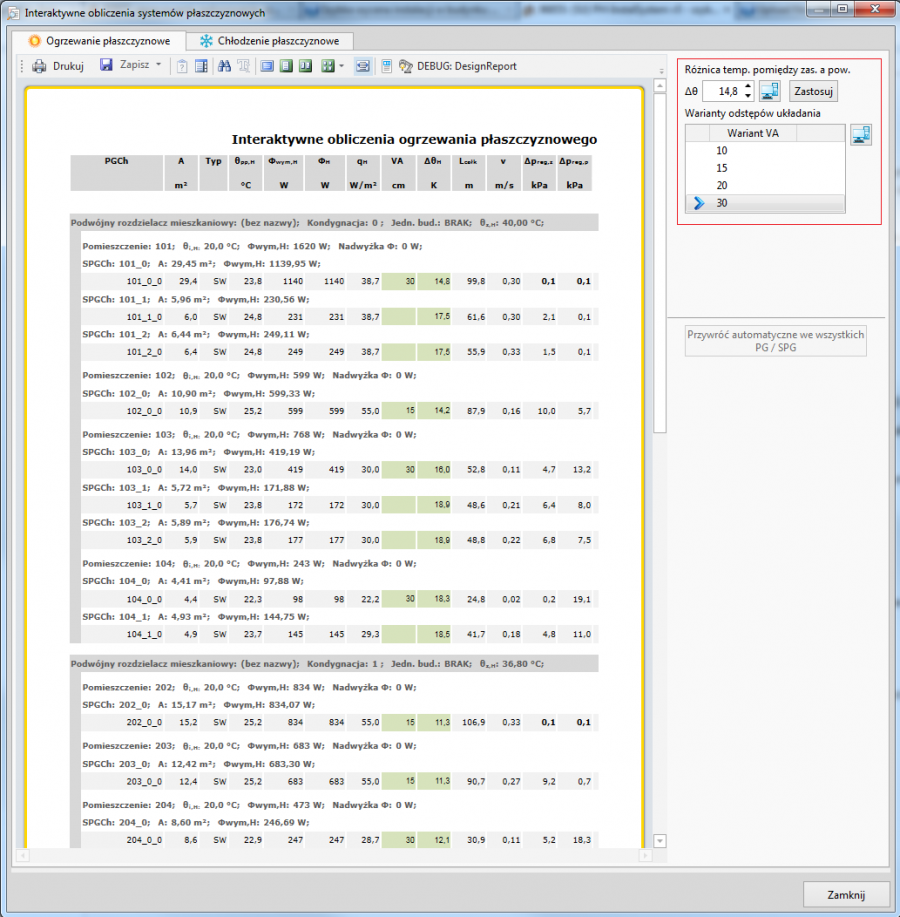

    8. Obliczenia interaktywne


Ponowne wywołanie obliczeń

  1. Ponownie przeliczamy projekt, wywołując obliczenia za pomocą ikony kalkulatora.


Kompozycje wydruków

  1. W oknie "Wydruki" możemy tworzyć i zapisywać dowolne kompozycje wydruków, wybierając interesujące nas zakresy wyników obliczeń.

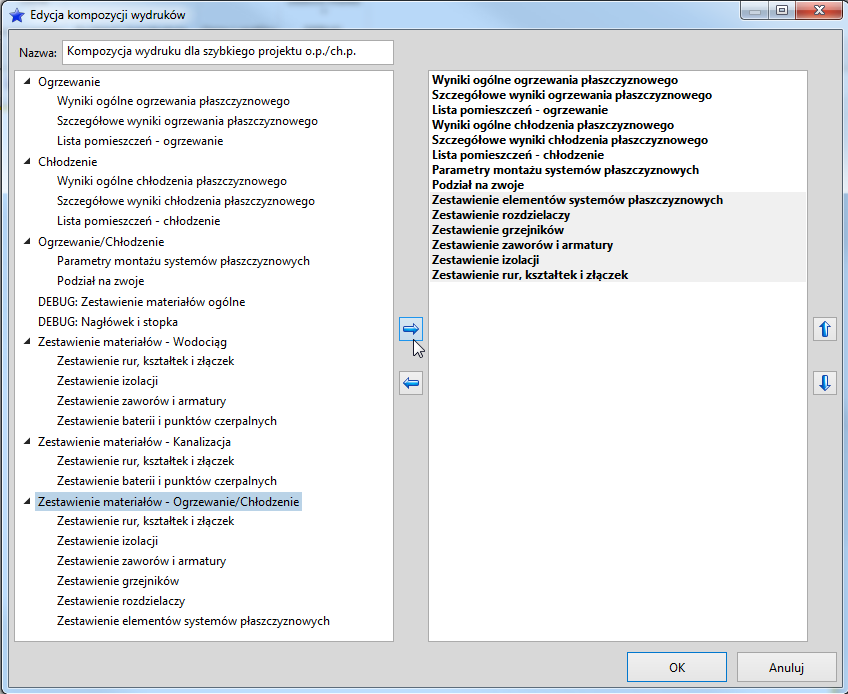

    9. Kompozycje wydruków

  2. Wybieramy format pliku i przeprowadzamy eksport wyników obliczeń.

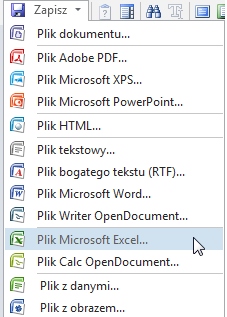

    10. Eksport wyników


Wstawienie i edycja stron wydruku

  1. Przechodzimy do okna "Edycja graficzna" na zakresie edycji dla wydruku i wstawiamy na rzut Układ stron.

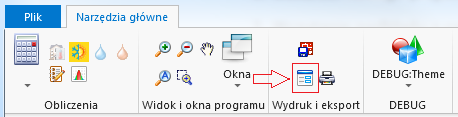

    11. Narzędzia główne
    12. Zakres wydruku

  2. Przechodzimy do okna "Wydruki", gdzie możemy także tworzyć i zapisywać dowolne style wydruków graficznych. W Tabeli danych dla Stron wydruku wybieramy format papieru, jego orientację, skalę wydruku, marginesy, a także kolor i zakres wydruku.

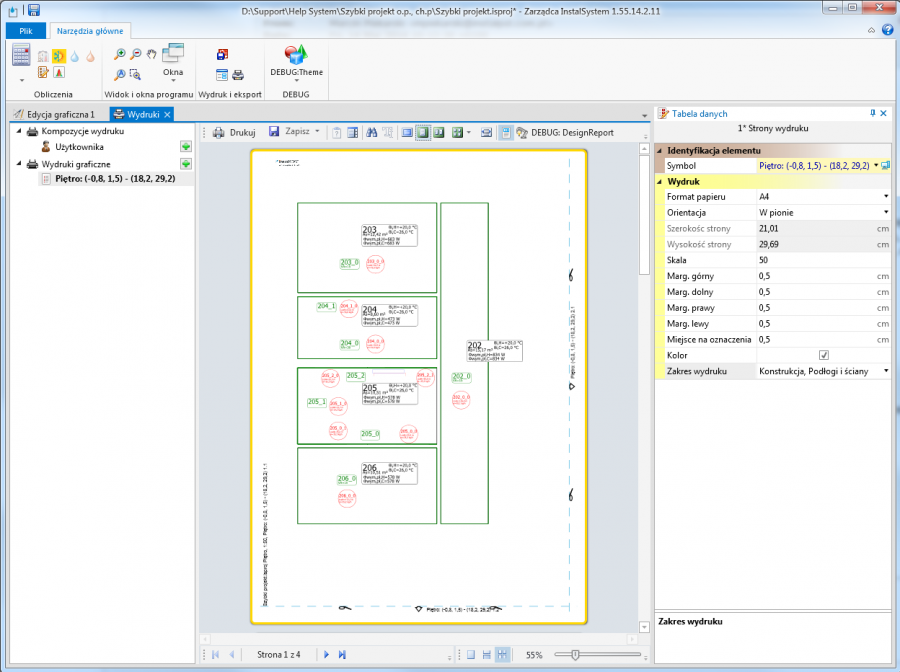

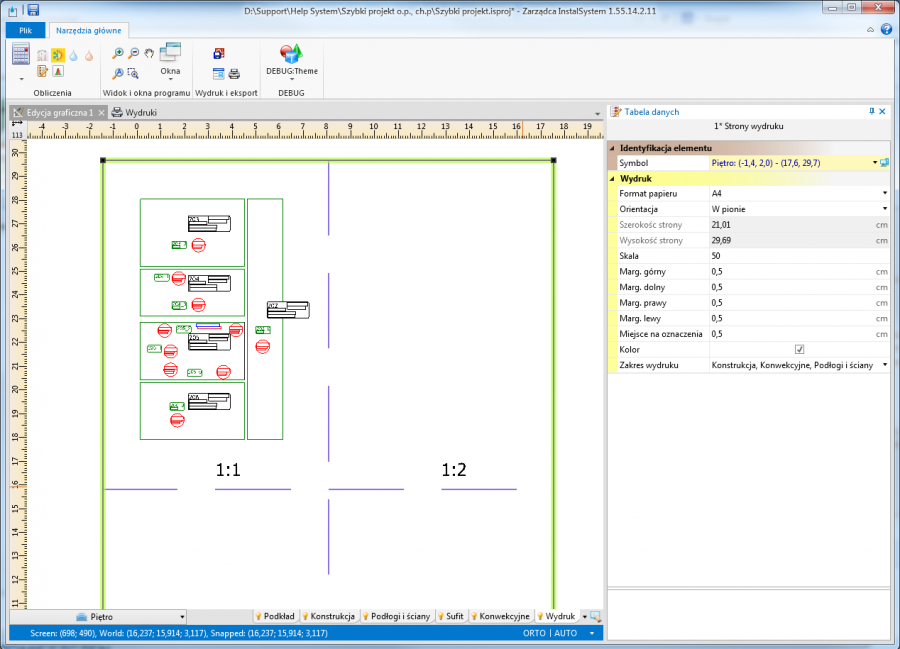

    13. Wydruk projektu

  3. Przeprowadzamy wydruk do jednego z dostępnych formatów.

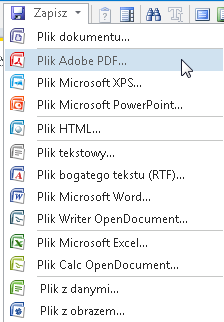

    14. Formaty wydruku

    Więcej na temat Prowadzenia wydruków: Wydruki.


Możliwości eksportu

  1. Otwieramy okno "Export pliku DXF/DWG".

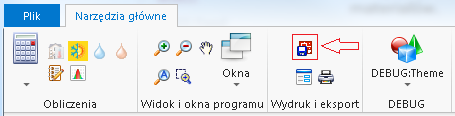

    15. Narzędzia główne

  2. Wybieramy typ oraz wersję pliku wynikowego i przeprowadzamy eksport rysunków do dostępnych formatów zewnętrznych.

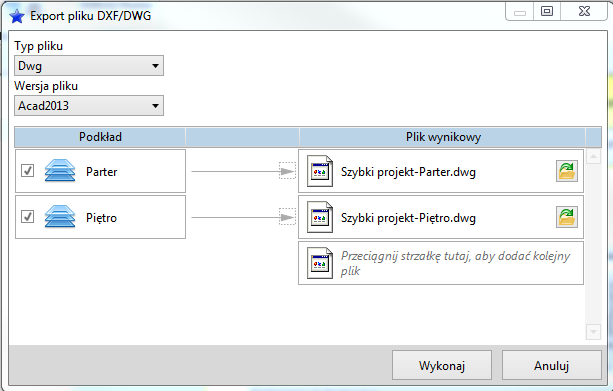

    16. Eksport pliku


Stan końcowy

Poniżej zestawiono pliki wynikowe:

Plik projektu, InstalSystem5: <br\>Plik:Szybki projekt ogrzewania i chłodzenia płaszczyznowego.isproj
Plik wyników obliczeń i zestawienia materiałów: <br\>Plik:Wyniki obliczeń + zestawienie materiałów.xlsx

Więcej na temat jak pobrać plik: Pobieranie i obliczanie pliku z HelpSystem.
