Eksport / wydruk wyników i rysunków
Opis
Artykuł opisuje dostępne sposoby eksportowania plików z programu. Możliwe jest eksportowanie projektu do wielu formatów (jpg, pdf, dwg i innych) w zakresie elementów instalacji, struktury budynku, podkładów.
Lokalizacja w programie
Opcja wywołania funkcji Eksport pliku DXF/DWG jest dostępna na pasku Narzędzi Głównych w sekcji Wydruk i eksport, gdy mamy aktywny zakres projektu Wydruk w oknie Edytora 2D.

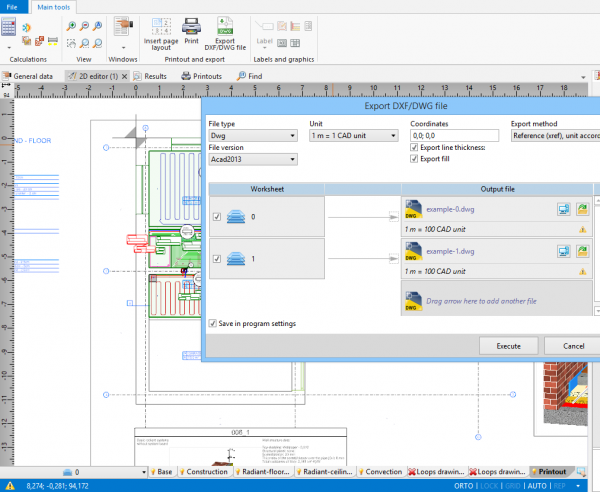

Po wybraniu funkcji Eksport pliku DXF/DWG pojawi się okno ustawień eksportu.
Można rozróżnić dwa przypadki eksportu:
Arkusz roboczy nie jest powiązany z podkładem DWG lub DXF, program utworzy nowy plik DWG lub DXF.
W oknie eksportu mamy do wyboru następujące ustawienia eksportu:
- Typ pliku - użytkownik ma możliwość wyboru, czy ma to być plik DXF, czy DWG
- Rodzaj wersji AutoCada
- Jednostkę/Skalę
- Współrzędne punktu "Origin", które powinny być zachowane w tworzonym pliku DWG.
- Metodę eksportu
W oknie tym ustalamy również nazwę i lokalizację pliku. Do nazwy podpowiadana jest domyślnie nazwa eksportowanego arkusza roboczego.
Arkusz powiązany jest z podkładem DWG lub DXF .
- Program wykonuje eksport podkładu do nowego (nietożsamego z oryginalnym) pliku, jeżeli został on zaimportowany z opcją "Zapis w pliku projektu" oraz dodaje do niego warstwy związane z wybranymi zakresami edycji projektu.
- Program dodaje nowe warstwy do kopii pliku oryginalnego, jeżeli podkład został zaimportowany z opcją "w zewnętrznym pliku".
Skalowanie jest niedostępne do zmiany, gdyż musi być zachowana skala obowiązująca podczas importu.
Przykład użycia - definicja przykładu
1. Przejście na zakres edycji "Wydruki".
2. Wybranie ikony Eksport DXF/DWG z paska narzędzi głównych.
3. Wybranie właściwych ustawień eksportu.
4. Wykonanie eksportu.
5. Sprawdzenie poprawności wyeksportowanych plików .DWG/DXF
