Przeglądanie projektu, wyszukiwanie i zaznaczanie elementów

Produkt	InstalSystem 5
Typ artykułu	FUNKCJONALNOŚĆ
Ostatnia aktualizacja	IS 5.0 Beta 2.0.B6

Opis

Podczas pracy w programie istnieje możliwość zaznaczania w projekcie wielu elementów jednocześnie, w celu ich wspólnej analizy lub edycji.

Lokalizacja w programie

Zaznaczenie wielu elementów jednocześnie może odbywać się z poziomu różnych obszarów programu, opisanych poniżej:

1. Edytor graficzny (Edytor 2D oraz Edytor 3D)
   • Zaznaczenie wielu elementów pojedynczo

     - przytrzymanie klawisza Ctrl i kliknięcie na poszczególne elementy lewym przyciskiem myszy

   • Zaznaczenie wielu elementów z obszaru

     - przytrzymanie lewego przycisku myszy i przeciągnięcie wskaźnika myszy w celu wskazania obszaru zaznaczenia

     - wykonanie operacji "Zaznacz elementy z obszaru" dostępnej:

     - w menu kontekstowym uruchamianym poprzez kliknięcie prawym przyciskiem myszy w dowolnym miejscu obszaru graficznego

     - na pasku Narzędzia główne w sekcji Edycja po rozwinięciu ikony Zaznacz

   • Zaznaczenie wszystkich elementów znajdujących się w wybranym edytorze graficznym i równocześnie należących do aktywnych zakresów edycji

     - skorzystanie z kombinacji klawiszy Ctrl+A

     - wykonanie operacji "Zaznacz wszystko" dostępnej na pasku Narzędzia główne w sekcji Edycja po rozwinięciu ikony Zaznacz





     1. Zaznacz elementy z obszaru/Zaznacz wszystko

2. Okno "Przeglądarka Projektu", wybierając odpowiedni zakres projektu (np. Konstrukcja budynku, Instalacja grzewcza i chłodnicza), z listy znajdującej się na szczycie okna
   • Zaznaczenie jedynie elementów wybranego typu przynależnych do wybranej gałęzi okna

     - Przycisk "Zaznacz elementy z obszaru określonego typu" zlokalizowany z prawej strony gałęzi poszczególnych typów elementów

     - Przycisk "Zaznacz wszystkie" zlokalizowany z prawej strony gałęzi poszczególnych typów elementów





     2.Zaznaczanie elementów danego typu w oknie "Przeglądarka Projektu"

3. Okno "Wyszukaj"
   • Zaznaczenie jedynie elementów wybranego typu spełniających dodatkowe kryteria selekcji (możliwość własnoręcznej konfiguracji kryteriów)

     - Przycisk "Zaznacz elementy z obszaru określonego typu" zlokalizowany z prawej strony gałęzi poszczególnych typów elementów

     - Przycisk "Zaznacz wszystkie" zlokalizowany z prawej strony gałęzi poszczególnych typów elementów





     3. Zaznaczanie elementów spełniających dodatkowe kryteria w oknie "Wyszukaj"

4. Okno "Diagnostyka"

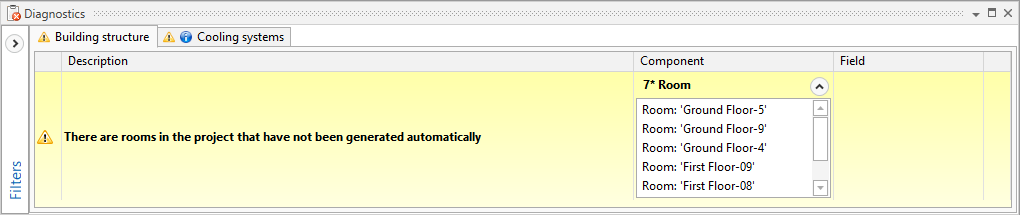

   • Podświetlenie wszystkich elementów, dla których został wyświetlony pojedynczy, grupujący komunikat diagnostyki

     - kliknięcie lewym przyciskiem myszy w komunikat diagnostyki

   • Zaznaczenie wszystkich elementów, dla których został wyświetlony pojedynczy, grupujący komunikat komunikat diagnostyki

     - podwójne kliknięcie lewym przyciskiem myszy w komunikat diagnostyki

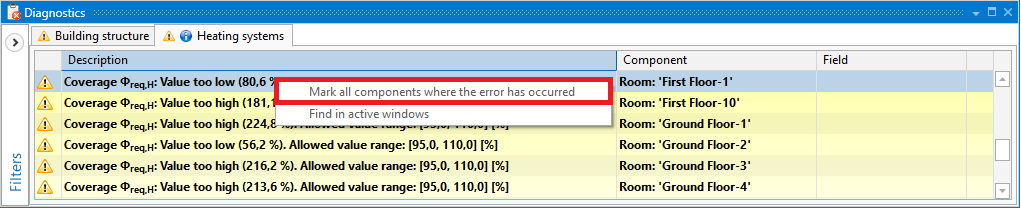

1. • Zaznaczenie wszystkich podobnych elementów, w których wystąpił dany błąd, w przypadku komunikatów powtarzających się wiele razy

     - kliknięcie prawym przyciskiem myszy na którykolwiek z powtarzających się komunikatów i wybór z podręcznego menu pozycji „Zaznacz wszystkie elementy, w których wystąpił ten błąd”.

Dodatkowe informacje

1. Korekta wykonanej selekcji:
   • Istnieje możliwość odznaczenia pojedynczych elementów poprzez przytrzymanie klawisza Ctrl i kliknięcie lewym przyciskiem myszy na wcześniej zaznaczony element
