Wersja z 15:07, 28 lip 2016
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJONALNOŚĆ |
| Ostatnia aktualizacja | IS 5.0 Beta 29 |
Opis
Strefa powierzchni grzewczo-chłodzących symbolizuje w programie Powierzchnię grzewczo-chłodzącą pokrytą jedną lub wieloma pętlami rury, o ustalonych parametrach konstrukcyjnych i parametrach pracy systemu. Służy do projektowania ogrzewania i chłodzenia płaszczyznowego w zakresie podłóg, ścian i sufitów, ułatwiając podział na wynikowe Powierzchnie grzewczo-chłodzące.
Dostępne zakresy edycji: - Podłogowe i ścienne - Sufitowe
Lokalizacja w programie
Elementy Strefy powierzchni grzewczo-chłodzących dostępne są w programie w sekcji "Płaszczyznowe" na pasku Narzędzi głównych, dla aktywnego zakresu edycji "Podłogowe i ścienne"/"Sufitowe".
Przykłady użycia
Wstawienie i edycja danych Stref Powierzchni grzewczo-chłodzących
Deklarowanie stref brzegowych
Obliczenia i rysunek konstrukcji podłogi grzewczej
Korekta linii podziału
Edytowanie odstępów układania i wychłodzenia w pętlach
Zmiana odstępów układania i wychłodzenia w pętlach, możliwa jest w oknie "Obliczenia interaktywne systemów płaszczyznowych".
"Obliczenia interaktywne systemów płaszczyznowych" - w oknie obliczeń edycja wartości różnicy temperatury pomiędzy zasilaniem a powrotem, edycja odstępów układania. Po zmianie tych wartości projekt jest przeliczany, automatycznie wyświetlane są aktualne wyniki.
Dodatkowe informacje
Kryteria podziału Strefy powierzchni grzewczo-chłodzącej
Podział Strefy powierzchni grzewczo-chłodzącej na Powierzchnie grzewczo-chłodzące odbywa się na podstawie jednego z dwóch kryteriów:
* Strata ciśnienia w pętli
Wybór tego kryterium skutkuje podziałem na Powierzchnie grzewczo-chłodzące, w których jest identyczna strata ciśnienia (dopuszczalna odchyłka to 5% pomiędzy długościami rur w pętli).
* Powierzchnia
Wybór tego kryterium skutkuje podziałem na ilość Powierzchni grzewczo-chłodzących, których powierzchnie wraz z przyłączami przechodzącymi są identyczne (dopuszczalna odchyłka to 5% pomiędzy powierzchniami).
Kryteria przy podziale przestrzegają następujących parametrów:
- maksymalna dopuszczalna straty ciśnienia w pętli,
- maksymalna dopuszczalna długość zwoju w pętli,
- orientacja podziału Strefy powierzchni grzewczo-chłodzącej na Powierzchnie grzewczo-chłodzące.
Jeśli dla Strefy powierzchni grzewczo-chłodzącej jest zdefiniowana Strefa brzegowa to brane są pod uwagę dodatkowe warunki:
- układ zdefiniowanych obszarów Stref brzegowych w Strefie powierzchni grzewczo-chłodzącej,
- sposób realizacji Strefy brzegowej
Wynikowa ilość Powierzchni grzewczo-chłodzących może być wyznaczona automatycznie przez program lub narzucona ręcznie.
Automatyczny podział Strefy powierzchni grzewczo-chłodzącej na Powierzchnie grzewczo-chłodzące może uwzględnić punkty siatki podczas wyznaczania linii podziału (musi być zaznaczona opcja Linia automatycznego podziału Strefy powierzchni grzewczo-chłodzącej uwzględnia punkty siatki).
Parametry eksploatacyjne strefy powierzchni grzewczo-chłodzącej
- Parametry eksploatacyjne strefy powierzchni grzewczo-chłodzącej ustawiane są na poziomie „Danych ogólnych.
- Odznaczenia pola Std. dane ogólne" w Tabeli danych, możliwa jest edycja owych parametrów dla konkretnej strefy.
Dane konstrukcyjne strefy powierzchni grzewczo-chłodzącej
- Strefa ma spójną konstrukcję płaszczyzny grzewczo-chłodzącej (system mocowania, izolacja, odstępy układania itp.)
- Odznaczyć pole "Std. dane ogólne" w Tabeli danych - możliwe wprowadzenie niestandardowych danych konstrukcyjnych dla elementu.
- Zaznaczyć pole "Std. dane ogólne", program będzie propagować informacje z "Danych ogólnych".
Typy Stref powierzchni grzewczo-chłodzących:
- Standardowa - symbolizuje jedną lub więcej Powierzchni grzewczo-chłodzących, z których każda jest pokryta pojedynczą pętlą rury.
- Ogrzewana / chłodzona przyłączami - symbolizuje jedną Powierzchnię grzewczo-chłodzącą, która nie posiada własnej pętli rury. Moc jest dostarczana wyłącznie przez przyłącza przechodzące przez nią do innych Powierzchni grzewczo-chłodzących.
- Wieloobwodowa - symbolizuje jedną Powierzchnię grzewczo-chłodzącą, pokrytą przez wiele pętli rury prowadzonych równolegle, o identycznej długości.
Strefy brzegowe strefy powierzchni grzewczo-chłodzącej
Dostępne opcje dot stref brzegowych:
- Brak strefy brzegowej
- SB stanowi część obwodu macierzystego
- cała powierzchnia stanowi strefę brzegową
Rozdział mocy strefy powierzchni grzewczo-chłodzącej
Weryfikacja podziału - zakładka wyniki (przy podziale na 2 równe części, zapotrzebowanie na moc winno mieć te samą wartość).
Obliczenia

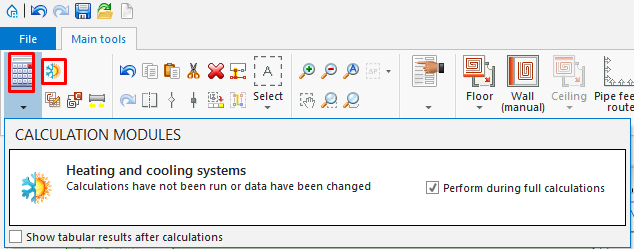

Wykonanie pełnych obliczeń możliwe jest poprzez użycie przycisków na pasku narzędzi bądź przy użyciu przycisku F10
