Uzupełnienie rysunków o pętle instalacji płaszczyznowej

Produkt	InstalSystem 5
Typ artykułu	FUNKCJONALNOŚĆ
Ostatnia aktualizacja	IS 5.0 Beta 16.1

Opis

Element Powierzchnia grzewczo - chłodząca (podłogi i sufity) może zostać uzupełniony rysunkami pętli. Rysunki generowane automatycznie przez program są odświeżane po każdym przeliczeniu projektu. Możliwa jest ich modyfikacja, uzupełnienie lub ręczne poprowadzenie pętli. Ręczne edycje zalecane są w końcowej fazie pracy nad projektem.

Lokalizacja w programie

• Dane ogólne - możliwe włączenie automatycznego generowania pętli dla wszystkich elementów, poprzez zaznaczenie checkbox'a Generuj rysunki pętli.




  1. Rysunki pętli - dane ogólne



• Tabela danych dla elementu Strefa podłóg grzewczych/chłodzących, przy pracy na zakresie edycji Rys. pętli-podłogowe/Rys. pętli-sufitowe, umożliwia:
  • włączenie automatycznego generowania pętli poprzez zaznaczenie checkbox'a Generuj rysunki pętli; w tym miejscu można też wyłączyć generowanie pętli dla wybranego elementu w przypadku, gdy w Dane ogólne ten checkbox jest zaznaczony,

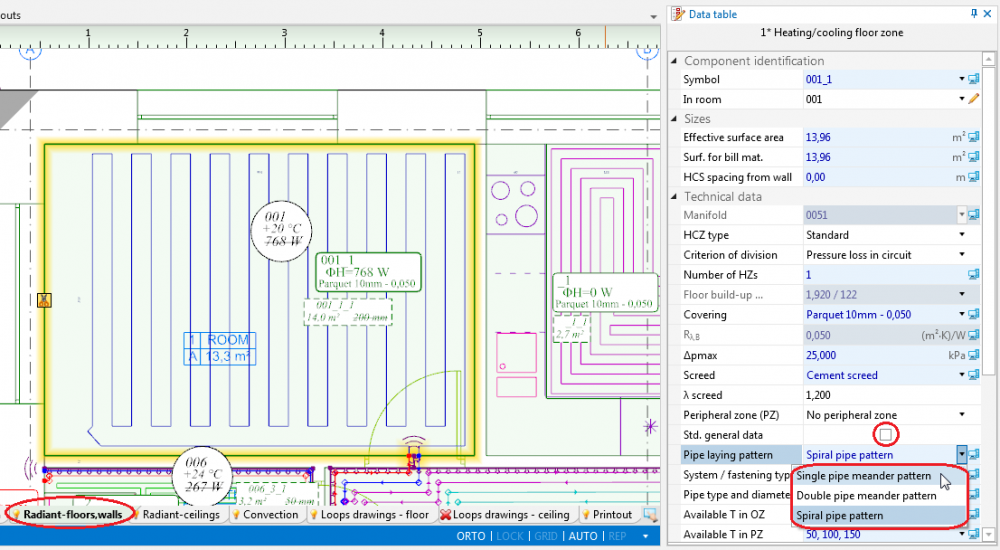

  • wybór sposobu ułożenia pętli.




    3. Sposób ułożenia pętli



• Narzędzie Wężownica OChP dostępne w Narzędzia główne, przy pracy na zakresie edycji Rys. pętli-podłogowe/Rys. pętli-sufitowe, umożliwia ręczne rysowanie pętli. Zalecamy używanie tego narzędzia przy włączonym trybie pracy SIAT.




  2. Rysunki pętli - edycja graficzna




Przykłady użycia

Automatyczne generowanie rysunków pętli

1. Włączyć generowanie rysunków pętli w danych ogólnych lub dla wybranych elementów.
2. Opcjonalnie wybrać inny niż domyślny sposób ułożenia pętli dla wybranych elementów.
3. Przejść na zakres edycji Rys. pętli-podłogowe/Rys. pętli-sufitowe
4. Wskazać kierunek układania dla poszczególnych pętli. Służą do tego Znaczniki graficzne dostępne po zaznaczeniu elementu Powierzchnia grzewczo - chłodząca. Dla wariantu ułożenia Ślimak dostępny jest wskaźnik pozwalający na zmianę kierunku układania pętli . Aby zmienić lokalizację znacznika, należy kliknąć i przytrzymać LPM na znaczniku i przeciągnąć go wraz z fioletową strzałką w żądanym kierunku układania pętli ogrzewania płaszczyznowego. Natomiast dla wariantu ułożenia Poj. meander/Podw. meander dostępny jest wskaźnik pozwalający na zmianę kierunku układania pętli oraz wskaźnik pozwalający na wskazanie boku wzdłuż którego będzie się odbywać meandrowanie .
5. Przeliczyć projekt . Po przeliczeniu projektu program automatycznie wygeneruje rysunki pętli.

6. Ewentualnie skorygować kierunek układania pętli poprzez zmianę lokalizacji znaczników graficznych i ponownie przeliczyć projekt w celu odświeżenia rysunków pętli.





Ręczna edycja rysunków pętli

1. Wyłączyć generowanie rysunków pętli dla wybranych elementów Powierzchnia grzewczo - chłodząca.
   Uwaga! Odznaczenie opcji Generuj rysunki pętli nie będzie skutkowało usunięciem już wygenerowanych rysunków pętli, a jedynie zamrożeniem ich stanu i umożliwieniem ręcznej edycji bądź usunięcia.
2. Włączyć tryb pracy SIAT wspomagający korektę przebiegu lub ręczne prowadzenie rysunków pętli. Węzły siatki są rozmieszczone w minimalnej odległości przewidzianej dla zastosowanego systemu układania. Kolory węzłów siatki powtarzają się dla aktualnie przyjętego odstępu układania rur, ułatwiając rysowanie z tym odstępem. Siatkę można ustawić równolegle do wskazanej krawędzi elementu Strefa podłóg grzewczych/chłodzących poprzez ustawienie na tej krawędzi niebieskiego hot-pointa . Dostęp do niego jest możliwy po zaznaczeniu elementu Strefa podłóg grzewczych/chłodzących.
3. Skorygować/narysować ręcznie wybrane odcinki pętli.

Dodatkowe informacje

1. Styl graficzny - zmiana sposobu prezentacji pętli jest możliwa dzięki zmianie stylu graficznego elementu. Zmian możemy dokonać w drzewie Dane ogólne/Konfiguracja wyglądu elementów i opisów/Style elementów/Wężownica OChP. Dodatkowo istnieje możliwość automatycznego różnicowania kolorystycznego pętli, w tym celu wystarczy zaznaczyć checkbox Różne kolory pętli i ustawienia z kolumny kolor i kolor 3D będą ignorowane. Natomiast zaznaczenie checkboxa Przyłącza przyjmują kolor taki jak wężownica spowoduje przyjęcie przez przyłącza takiego samego koloru jak Wężownica OChP.




   4. Style elementów



2. Diagnostyka - jeśli program nie będzie potrafił wygenerować rysunku pętli dla danego elementu, w oknie diagnostyki pojawi się ostrzeżenie. W celu jego wyeliminowania należy zweryfikować parametry układania lub odznaczyć checkbox Generuj rysunki pętli i zmodyfikować rysunek ręcznie. Ręczna modyfikacja może być również rozwiązaniem w sytuacji, gdy forma rysunku generowanego automatycznie nie odpowiada oczekiwaniom użytkownika.
