Przeglądanie projektu, wyszukiwanie i zaznaczanie elementów: Różnice pomiędzy wersjami

Wersja z 12:17, 9 lis 2023

Produkt	InstalSystem 5 EnergoSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	2023-06-27

Opis

W poniższym artykule omówiono metody przeglądania elementów w projekcie, a także wyszukiwania i szybkiego zaznaczania elemntów projektu w oparciu o określone kryteria przy użyciu funkcji Przeglądarka projektu, Wyszukaj oraz Diagnostyka.

Lokalizacja w programie

Zaznaczenie wielu elementów jednocześnie może odbywać się z poziomu różnych obszarów programu, opisanych poniżej:

Edytor graficzny (Edytor 2D oraz Widok 3D)

Zaznaczenie wielu elementów pojedynczo:
- przytrzymać klawisz Ctrl i kliknąć na poszczególne elementy lewym przyciskiem myszy.
Zaznaczenie wielu elementów z obszaru:
- przytrzymać lewy przycisk myszy i przeciągnąć wskaźnik myszy w celu wskazania obszaru zaznaczenia.

- wykonać operację Zaznacz elementy z obszaru:
- dostępną w menu kontekstowym uruchamianym poprzez kliknięcie prawym przyciskiem myszy w dowolnym miejscu edytora graficznego;

- dostępną na pasku Narzędzia główne w sekcji Edycja po rozwinięciu ikony Zaznacz.
Zaznaczenie wszystkich elementów znajdujących się w wybranym edytorze graficznym i równocześnie należących do aktywnych zakresów edycji:
- skorzystać z kombinacji klawiszy Ctrl+A;

- wykonać operację Zaznacz wszystko dostępną na pasku Narzędzia główne w sekcji Edycja.
Zaznaczanie wielu elementów odpowiadających określonym kryteriom, używając menu kontekstowego dostępnego pod prawym przyciskiem myszy:
-Zaznacz wszystkie wg kryterium;

-Zaznacz z obszaru wg kryterium.

Przeglądarka projektu

Funkcja ta ułatwia poruszanie się po projekcie, poprzez przeglądanie struktury oraz elementów.

W celu użycia funkcji należy otworzyć odpowiednie okno.

Wybrać pożądany Zakres (np. Konstrukcja budynku, Instalacje cieplne) z rozwijanej listy dostępnej na górze okna.
Elementy danego typu użyte w projekcie można wyszukać za pomocą funkcji:

Zaznacz z obszaru elementy określonego typu (available only in Edytor 2D);
Zaznacz wszystkie.

Wszystkie elementy projektu są pogrupowane według typów, a każdy element można znaleźć na rozwiniętej liście w obrębie grupy, do której należy.
W celu przyspieszenia procesu wyszukiwania i zaznaczania elementów, można skorzystać z dostępnych opcji:

Rozwiń drzewo do poziomu%s - rozwiń grupy elementów do określonego poziomu (menu dostępne po kliknięciu prawym przyciskiem myszy);
"Szybko zwiń" listę elementów za pomocą opcji Zwiń wszystko lub Zostaw rozwinięte, zwiń pozostałe (menu dostępne po kliknięciu prawym przyciskiem myszy);
Użyj paska wyszukiwania na górze okna , aby znaleźć dowolną grupę elementów w projekcie;
Często używane grupy elementów można przyczepić na górze okna za pomocą ikony pinezki;
Użyj polecenia Autosortowanie, aby wykonać automatyczne sortowanie pomieszczeń.

Okno Wyszukaj

Umożliwia wybór elementów określonego typu za pomocą okreslenia dodatkowych kryteriów wyboru. W celu skorzystania z tej funkcji należy otworzyć odpowiednie okno.

Wybrać pożądany Zakres (np. Konstrukcja budynku, Instalacje cieplne) z rozwijanej listy dostępnej na górze okna.
Elementy danego typu użyte w projekcie można wyszukać za pomocą funkcji:

Zaznacz z obszaru elementy określonego typu ;
Zaznacz wszystkie.

Okno Diagnostyka

Umożliwia podświetlanie i zaznaczanie wszystkich elementów, dla których wyświetlany jest pojedynczy, grupujący komunikat diagnostyki. W celu skorzystania z funkcji należy otworzyć odpowiednie okno.

Można wybrać wszystkie elementy z grupy, której dotyczy komunikat diagnostyki, lub pojedyncze elementy:

Aby wybrać wszystko - kliknij prawym przyciskiem myszy lub kliknij dwukrotnie lewym przyciskiem myszy komunikat diagnostyki;
Aby wybrać pojedyńczy element - wybierz go z listy Element.
Więcej informacji na ten temat: Diagnostics window.

Okno Przeglądarka projektu, wybierając odpowiedni Zakres (np. Konstrukcja budynku, Instalacja grzewcza i chłodnicza), z listy znajdującej się na szczycie okna
- Zaznaczenie jedynie elementów wybranego typu przynależnych do wybranej gałęzi okna
  - Przycisk Zaznacz z obszaru elementy określonego typu zlokalizowany z prawej strony gałęzi poszczególnych typów elementów

  - Przycisk Zaznacz wszystkie zlokalizowany z prawej strony gałęzi poszczególnych typów elementów

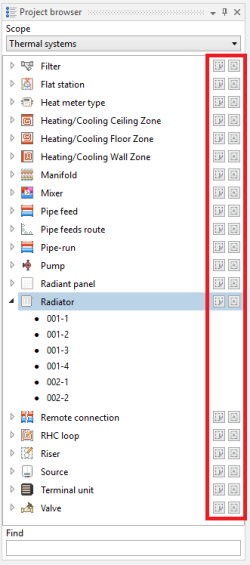

  2.Zaznaczanie elementów danego typu w oknie Przeglądarka projektu
Okno Wyszukaj
- Zaznaczenie jedynie elementów wybranego typu spełniających dodatkowe kryteria selekcji (możliwość własnoręcznej konfiguracji kryteriów)
  - Przycisk Zaznacz z obszaru elementy określonego typu zlokalizowany z prawej strony gałęzi poszczególnych typów elementów

  - Przycisk Zaznacz wszystkie zlokalizowany z prawej strony gałęzi poszczególnych typów elementów

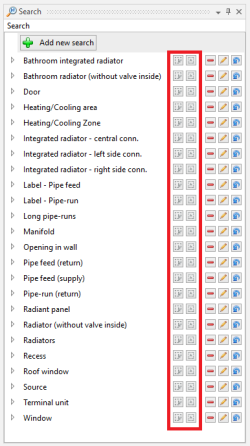

  3. Zaznaczanie elementów spełniających dodatkowe kryteria w oknie Wyszukaj
Okno Diagnostyka
- Podświetlenie wszystkich elementów, dla których został wyświetlony pojedynczy, grupujący komunikat diagnostyki
  - kliknięcie lewym przyciskiem myszy w komunikat diagnostyki
- Zaznaczenie wszystkich elementów, dla których został wyświetlony pojedynczy, grupujący komunikat diagnostyki
  - podwójne kliknięcie lewym przyciskiem myszy w komunikat diagnostyki

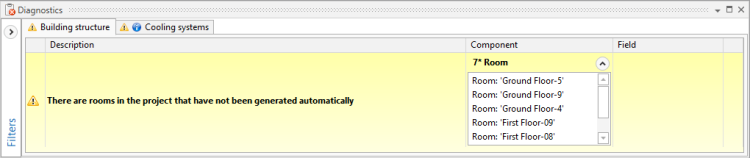

  4. Komunikat diagnostyki grupujący wiele elementów
- Zaznaczenie wszystkich elementów, dla których wystąpił dany błąd, w przypadku komunikatów powtarzających się wiele razy
  - kliknięcie prawym przyciskiem myszy na którykolwiek z powtarzających się komunikatów i wybór z podręcznego menu pozycji Zaznacz wszystkie elementy, w których wystąpił ten błąd.

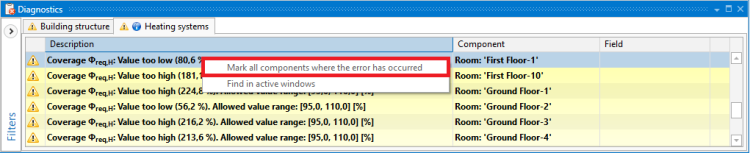

  5. Funkcja Zaznacz wszystkie elementy, w których wystąpił ten błąd dla powtarzających się komunikatów

Przykład użycia

Zaznaczenie działek powrotnych z obszaru poprzez okno "Wyszukaj"

Nadanie dodatkowych kryteriów selekcji dla działek i zaznaczenie wszystkich elementów spełniających te kryteria

Dodatkowe informacje

Korekta wykonanej selekcji:
- Istnieje możliwość odznaczenia pojedynczych elementów poprzez przytrzymanie klawisza Ctrl i kliknięcie lewym przyciskiem myszy na wcześniej zaznaczony element
