Wersja z 14:59, 18 maj 2022
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJA I NARZĘDZIE |
| Ostatnia aktualizacja | 2022-05-11 |
Opis
Artykuł opisuje zastosowania elementu służących do regulacji hydraulicznej instalacji (np.: mieszacz / węzeł hydrauliczny, układ pompowy, węzeł hydrauliczny).
Przedstawione zostaną możliwości wykorzystania oraz warianty orientacji.
Lokalizacja w programie

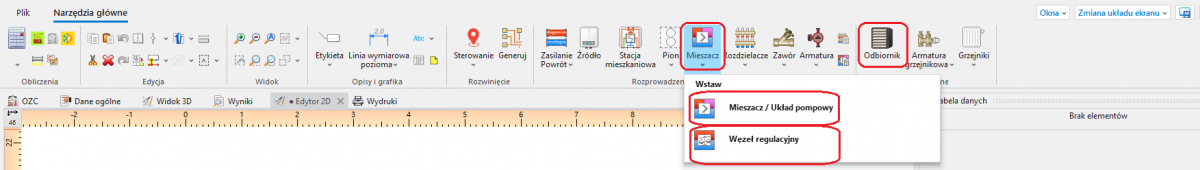

- Element Mieszacz / Układ pompowy dostępny jest w programie w sekcji Konwekcyjne na pasku Narzędzia główne, dla aktywnych zakresów edycji Konwekcyjne.
1. Mieszacz / Układ pompowy
Opis specyficznych danych

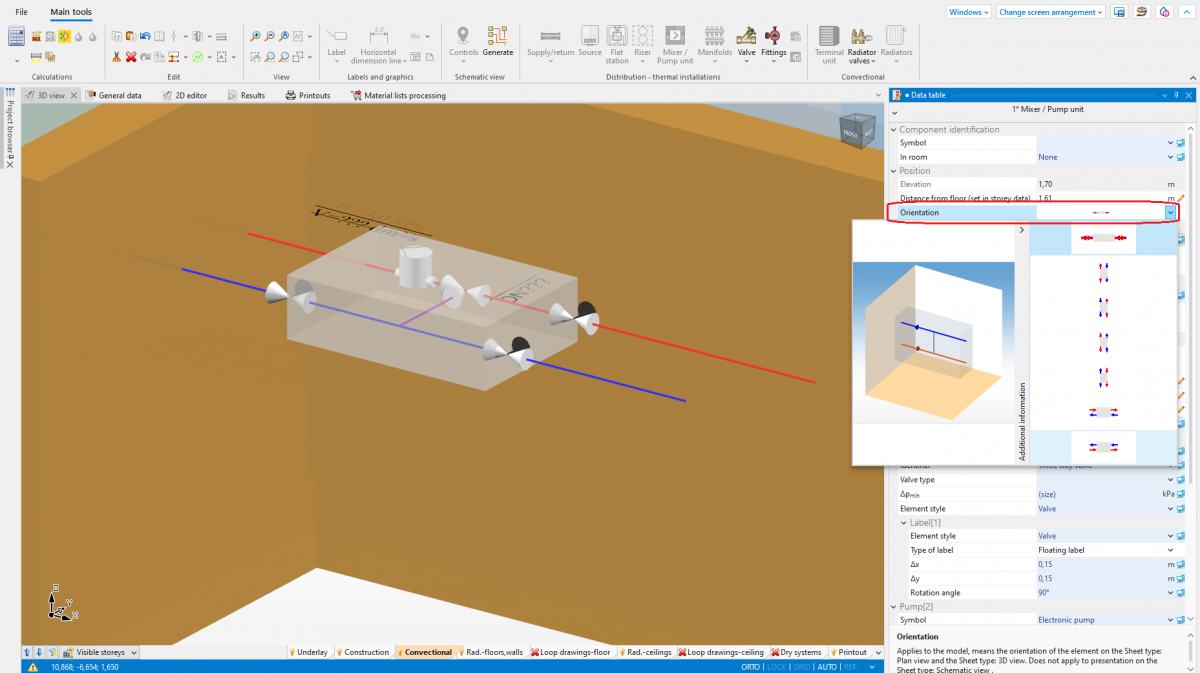

Orientacja

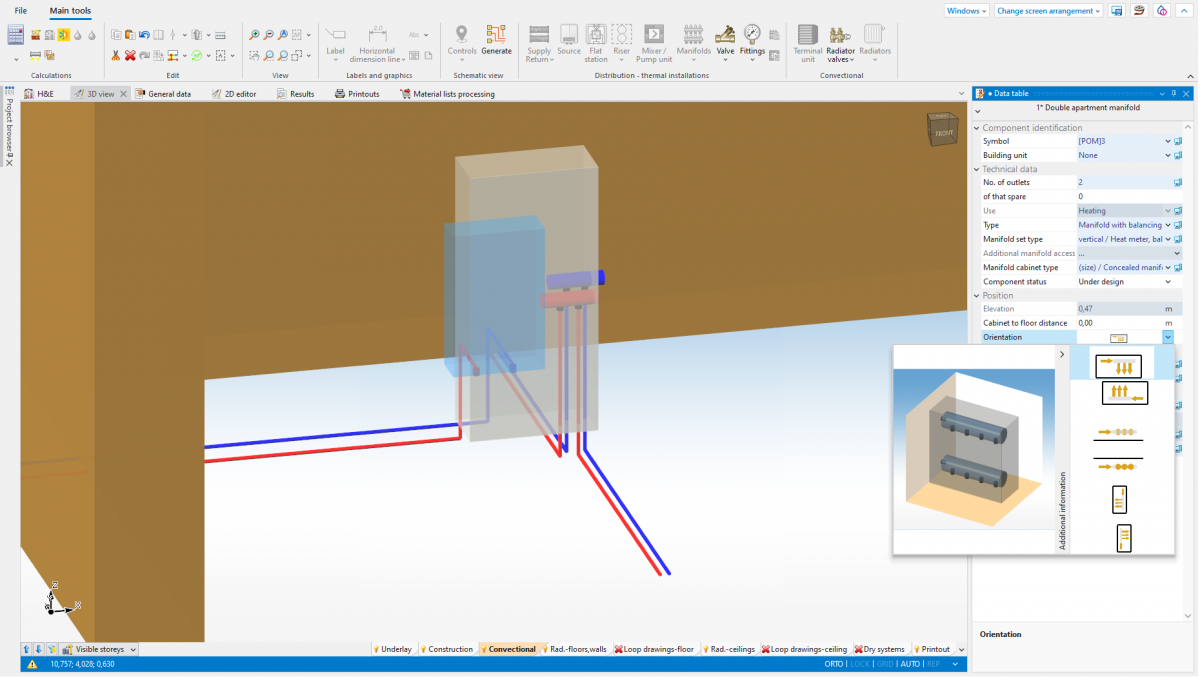

Prezentacja dla każdego z wariantów orientacji elementu Mieszacz, Węzeł regulacyjny, Rozdzielacz pojedynczy oraz podwójny.
Orientacja Odbiornik o narzuconym oporze
Więcej informacji na ten temat: Opis specyficznych danych
Więcej informacji na ten temat: Zmiana ułożenia

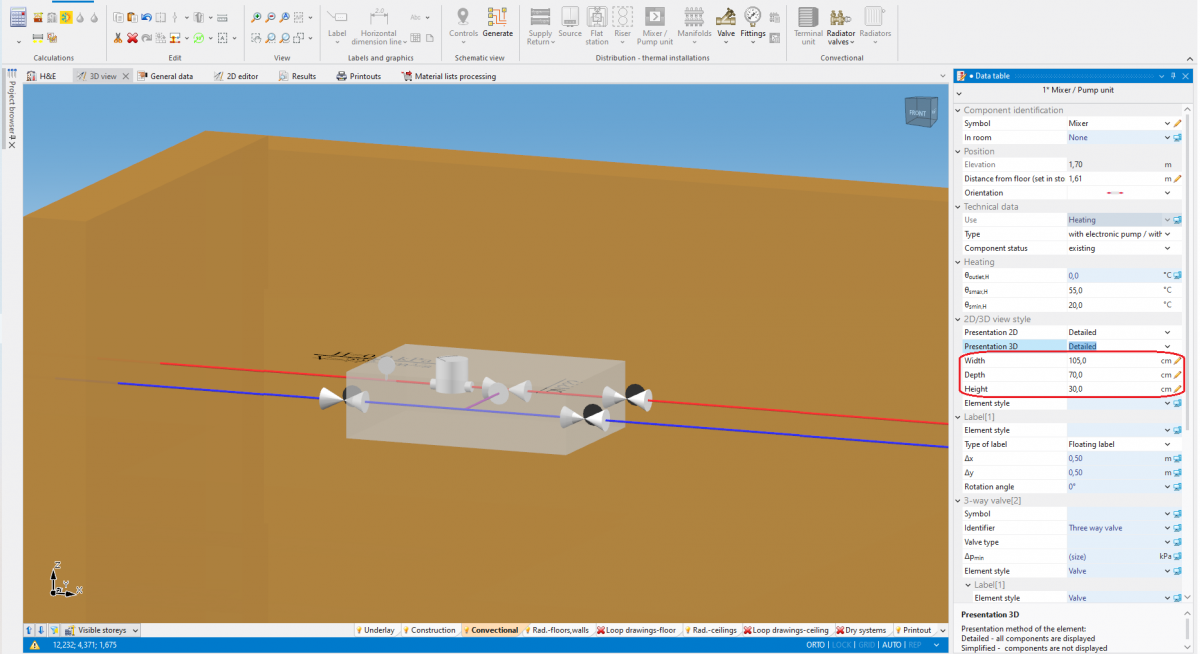

Wybór układ mieszający lub układ pompowy
Możliwość rozdziału element Mieszacz na osobne: Mieszacz / Układ pompowy i Węzeł regulacyjny Rozdzielenie skutkuje osobnymi listami wyborów produktów oraz osobnymi stylami.
Współczynnik oporu miejscowego, kv lub wprost spadek ciśnienia.
Przekazywanie ciepła
Wybór wartości:
- Konwekcyjne - wpływa na wynikową moc ogrzewania\chłodzenia konwekcyjnego uzyskanego w danym pomieszczeniu.
- Radiacyjne - wpływa na wynikową moc ogrzewania\chłodzenia płaszczyznowego uzyskanego w danym pomieszczeniu.
