Zakres lekcji
W poniższej lekcji przedstawiono sposób wykonania szybkiego projektu o.p./ch.p., aby przy minimalnym nakładzie pracy i maksymalnym wykorzystaniu ustawień domyślnych i narzędzi automatycznych otrzymać szacunkowe rysunki, wyniki obliczeń i zestawienia materiałów.
Potrzebne moduły / konfiguracja
- InstalSystem 5 pozwalający na wykonanie projektu instalacji ogrzewania płaszczyznowego i chłodzenia płaszczyznowego.
- Instal-mat pozwalający na wycenę zaprojektowanej instalacji, wyposażony w odpowiednie katalogi: KTM - katalogi z materiałami, KTC - katalogi z cenami.
- szablon program posiada plik szablonu z kompletnymi danymi domyślnymi.
Stan początkowy
Opisane w artykule zastosowanie opracowano na bazie podkładów w rozszerzeniu dwg dla wszystkich kondygnacji budynku. Ground floor First floor Projekt obejmuje zakres instalacji ogrzewania oraz chłodzenia płaszczyznowego.
Projekt
SEKCJA OPCJONALNA.
Przykładowy plik lub pliki projektu obrazujące zastosowanie (np. plik w stanie początkowym i końcowym)
Plik powinien był mały, fragmentarycznie skupiony na opisywanym w lekcji zastosowaniu, edycji i obliczeniach związanych z tym zastosowaniem. Plik powinien spełniać wytyczne określone w PLQ Dokumentacja HS.
Plik w miarę możliwości utworzony przy użyciu katalogów neutralnych.
Pobieranie pliku
- Najechać myszą na nazwę pliku i kliknąć na niej.
- Po przejściu na stronę pliku, ponownie kliknąć na jego nazwę lewym klawiszem i wybrać zapis pliku, bądź prawym klawiszem i wybrać polecenie "Zapisze element docelowy jako..."
- Zapisać w dowolnej lokalizacji na dysku.
- Plik został utworzony w wersji pełnej InstalSoft, dlatego po wczytaniu do innej wersji może być konieczne wybranie innych katalogów niż użyto pierwotnie w projekcie do przeliczenia projektu.
- Po wybraniu innych katalogów wyniki uzyskanych obliczeń mogą się nieznacznie różnić.
Krok 1 - Uruchomienie aplikacji i otwarcie nowego projektu
- Uruchamiamy program InstalSystem 5.
- Otwieramy nowy projekt na bazie szablonu, w którym uzupełniono uprzednio komplet danych domyślnych.
- Uruchamiamy okienko zarządzania arkuszami i dodajemy odpowiednią liczbę arkuszy, tak aby odpowiadała ona liczbie kondygnacji w budynku.
Krok 2 - Wczytanie rysunków podkładów
- Dla każdej z kondygnacji wczytujemy podkład dwg.
- Jeżeli chcesz się dowiedzieć więcej o sposobie importowania podkładów do programów przeczytaj poniższe artykuły:
InstalSystem 5 - Import pliku dwg InstalSystem 5 - Import pliku rastrowego
Krok 3 - Narysowanie pomieszczeń

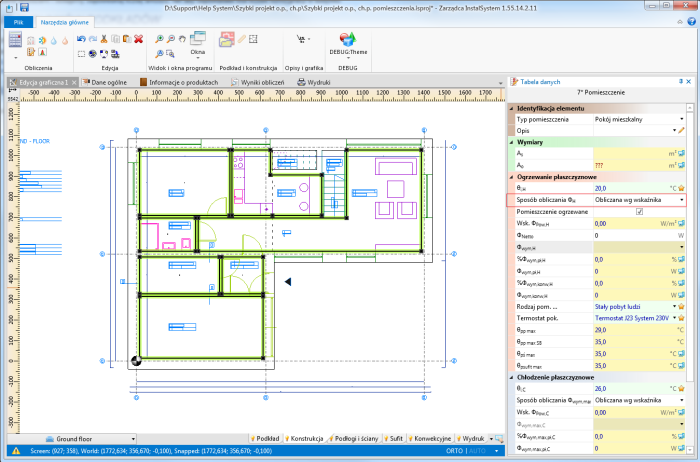

- Na każdej z kondygnacji w uproszczony sposób wyznaczamy obszary pomieszczeń uwzględnianych w projekcie ogrzewania/chłodzenia.
1. Obszary pomieszczeń - ...
- ...
