Wersja z 10:51, 6 sie 2019
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJA I NARZĘDZIE |
| Ostatnia aktualizacja | WYDANIE Rev. 16.0 |
Opis
Artykuł opisuje zastosowania elementu mogącego realizować w projektach odbiorniki, które nie są dobierane z katalogów produktowych (np.: nagrzewnice, podgrzewacze wody, klimakonwektory, inne odbiorniki ciepła konwekcyjne lub radiacyjne).
Odbiorniki o narzuconym oporze mogą też służyć do symulacji części instalacji istniejącej lub przewidzianej do projektowania w innej fazie realizacji projektu (np.: zasymulować obieg wtórny c.o. zasilanej ze stacji mieszkaniowej).
Lokalizacja w programie

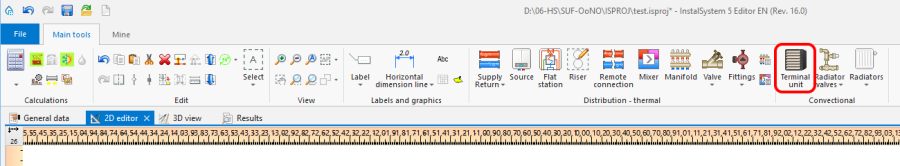

- Element Odbiornik dostępny jest w programie w sekcji Konwekcyjne na pasku Narzędzia główne, dla aktywnych zakresów edycji Konwekcyjne.
1. Odbiornik
Opis specyficznych danych
Opór własny
Współczynnik oporu miejscowego, kv lub wprost spadku ciśnienia.
Przekazywanie ciepła
Wybór wartości:
- Konwekcyjne - wpływa na wynikową moc ogrzewania\chłodzenia konwekcyjnego uzyskanego w danym pomieszczeniu.
- Radiacyjne - wpływa na wynikową moc ogrzewania\chłodzenia płaszczyznowego uzyskanego w danym pomieszczeniu.
Udział [%]
Procentowy udział w pokryciu tej części potrzeb cieplnych pomieszczenia, która została przewidziana dla tego typu odbiorników.
Różnica temp. na odbiorniku
Spadek lub przyrost temperatury medium w odbiorniku, wartość domyślna pobierana z danych ogólnych dla tego typu odbiorników.
Pomiń w bilansie cieplnym
Jeżeli odbiornik narysowany został obrębie pomieszczenia, a jest np. podgrzewaczem ciepłej wody, jego moc cieplna może być wyłączona z bilansu pomieszczenia.
Dobór odbiorników o narzuconym oporze
Program nie dobiera wielkości tego typu odbiorników, dlatego uzyskana moc cieplna i Różnica temp. na odbiorniku są zawsze równe wartościom zadanym.
