Użycie modułów z armaturą w instalacjach grzewczych i wodociągowych

Produkt	InstalSystem 5
Typ artykułu	Funkcje i narzędzia
Ostatnia aktualizacja	2024-09-19

Opis

W celu przyspieszenia i ułatwienia procesu tworzenia instalacji z powtarzalnymi zestawami armatury, takimi jak zestawy pompowe, zestawy wodomierzowe itp. program umożliwia tworzenie i zapisywanie modułów zawierających wymagane elementy typuArmatura. Moduł taki może być wykorzystywany wielokrotnie w danym projekcie, lub w innych projektach, poprzez wstawienie go na wybranych działkach w oknie Edytor 2D lub Widok 3D.

Lokalizacja w programie

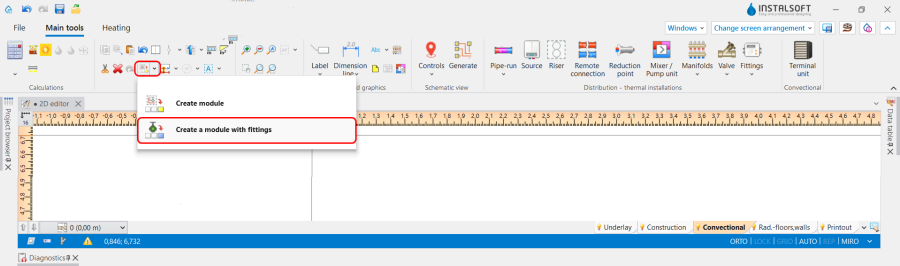

Ikona Utwórz moduł z armaturą na zakładce wstążki: Narzędzia główne, sekcja Edycja.

1. Location in program.

Przykład użycia

Tworzenie modułu

Narysować niepodłączony, pojedynczy element Działka i umieścić na nim wymagane elementy Armatura, zachowując wymagane odstępy między elementami. Położenie elementów bliżej jednego lub drugiego końca zostanie zapamiętane i wykorzystane podczas dalszej pracy z modułem. Ważne jest, aby pamiętać o zależności zaworu od stanu pola Typ w jego Tabeli danych. Dla zaworów, dla których pole Typ będzie w stanie "auto", program pobierze domyślny typ zaworu z Danych ogólnych.
Zaznaczyć dodane elementy armatury i użyć funkcji Utwórz moduł z armaturą, określając nazwę, opis i ikonę modułu.
Dodać zakładkę z utworzonym modułem używając funkcji Wstążka: Plik / Ustawienia programu / Wstążka:
- Utworzyć Nowa zakładka lub wybrać wcześniej utworzoną;
- Utworzyć Nowa galeria lub wybrać wcześniej utworzoną;
- Użyć funkcji Dodaj zaznaczony moduł do zaznaczonej galerii
  .

Wstawianie modułu

Wstawianie pojedynczego modułu

Otworzyć okno Edytor 2D lub Widok 3D i odpowiedni zakres edycji;
Wybrać wymagany moduł z galerii na odpowiedniej zakładce wstążki;
Jeśli konieczne, zaznaczyć checkbox funkcji odbicie lustrzane, Odbicie lustrzane;
Wstawić moduł na odpowiedni element Działka;
W przypadku niezadowalającej pozycji modułu, poprawić pozycję wszystkich elementów modułu lub wybranych;
Sprawdzić połączenia oraz typy elementów armatury, oraz ich orientację względem kierunku przepływu w działce.

Wielokrotne wstawianie modułu

Otworzyć w okno Edytor 2D lub Widok 3D i odpowiedni zakres edycji;
Zaznaczyć elementy Działka/przyłącze, na których ma być wstawiony moduł;
Użyć funkcji Wstaw do wszystkich zaznaczonych elementów. Położenie modułu względem początku/końca elementu Działka, na który został on wstawiony, będzie odzwierciedlało pierwotne położenie ustawione podczas tworzenia modułu;
Skorygować położenia modułu lub jego poszczególnych elementów. Uwaga: Położenie modułu i wzajemną kolejność można łatwo zmienić za pomocą menu podręcznego elementu Działka(prawy przycisk myszy);
Sprawdzić połączenia i typy elementów armatury, oraz ich orientację względem kierunku przepływu w działce.

Dodatkowe informacje

Elementy armatury takie jak: Pompa, Filtr, Zawór zwrotny, mają orientację automatycznie dostosowywaną do kierunku przepływu i nie należy jej zmieniać ręcznie.
