Program uwzględnia windy, szachty instalacyjne lub kominy w obliczeniach strat ciepła
| Produkt | InstalSystem 4 |
| Typ artykułu | TYPOWY PROBLEM |
| Treść aktualna dla wersji | IS 4.13 |
Opis problemu

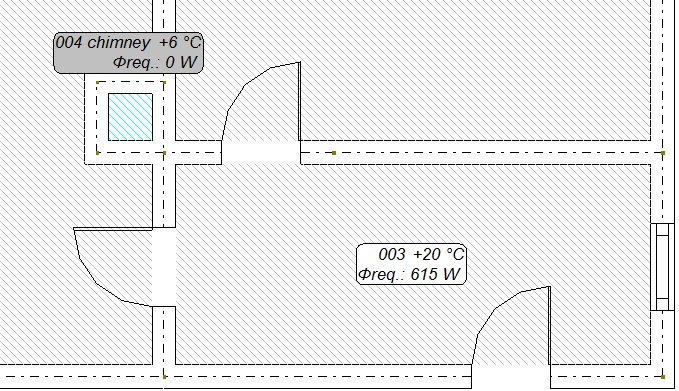

Podczas tworzenia graficznej konstrukcji budynku czasami element typu komin, winda, czy szyb jest interpretowany jako pomieszczenie. Z taką sytuacją możemy mieć do czynienia jeśli:
- tworzymy konstrukcję na podstawie graficznej interpretacji pliku dwg,
- ręcznie rysujemy ściany.
Może to niepotrzebnie skomplikować projekt, również gdy zaznaczymy te pomieszczenia jako nieogrzewane - szczególnie dla większych budynków, w których znajduje się wiele tego typu pomieszczeń. W takiej sytuacji należy te pomieszczenia wykluczyć z obliczeń strat ciepła w programie Instal-OZC zgodnie z krokami podanymi poniżej.
Sposób rozwiązania
Sposób 1

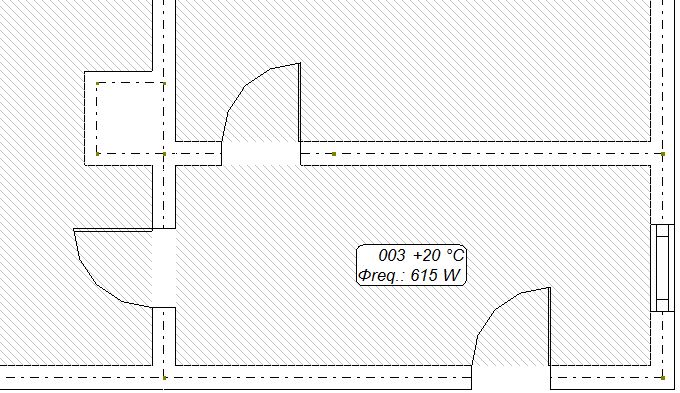

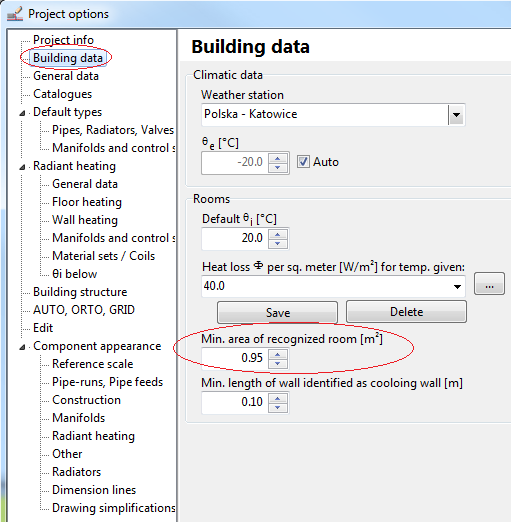

- Wchodzimy w "Opcje projektu" i na zakładce "Dane budynku" zwiększamy minimalną powierzchnię rozpoznawanego pomieszczenia (maksymalnie można ją zwiększyć do 2 m).
Sposób 2

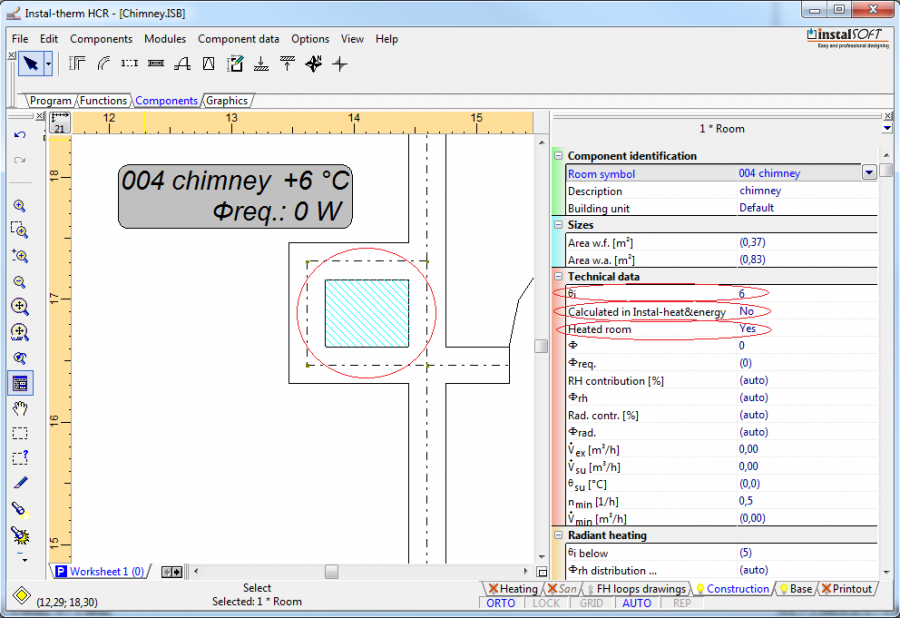

- Zaznaczamy pomieszczenie, które w rzeczywistości stanowi szacht, komin lub windę.
- W tabeli danych rozwijamy pole "Obliczane w Instal-OZC" i wybieramy opcję "Nie".
- Następnie rozwijamy pole "Pomieszczenie ogrzewane" i wybieramy opcję "Tak".
- Nieobliczanemu i nieogrzewanemu pomieszczeniu można narzucić niestandardową temperaturę pomieszczenia (np. dla kominów lub szachtów instalacyjnych), co wpłynie na przenikanie ciepła z/do pomieszczeń sąsiadujących, obliczanych w programie.
- Uwaga! Aby wprowadzić zmiany dla kilku pomieszczeń jednocześnie należy wybrać kolejno pomieszczenia używając klawisza Shift i dokonać zmian w tabeli danych.
