Optymalizacja temperatury zasilania systemów płaszczyznowych

Produkt	InstalSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	2025-08-28

Opis

Program wyposażony jest w unikalną funkcję wyznaczającą optymalną temperaturę zasilania grzewczych instalacji płaszczyznowych. Temperatura optymalizowana jest według autorskich algorytmów uwzględniających wiele parametrów i ich wag. Możliwy jest wybór kryterium optymalizacji spośród wariantów: Cieplnie i hydraulicznie lub Min. kosztów inwestycji. W trakcie obliczeń sprawdzane są setki wariantów konfiguracji parametrów instalacji dla uzyskania wymaganej mocy grzewczej.

Lokalizacja w programie

Skorzystanie z funkcji Zoptymalizuj dla wybranego obwodu/obwodów regulacji możliwe jest na zakładce Źródła dostępnej w oknie Dane ogólne, lub w oknie Interaktywne obliczenia systemów płaszczyznowych.

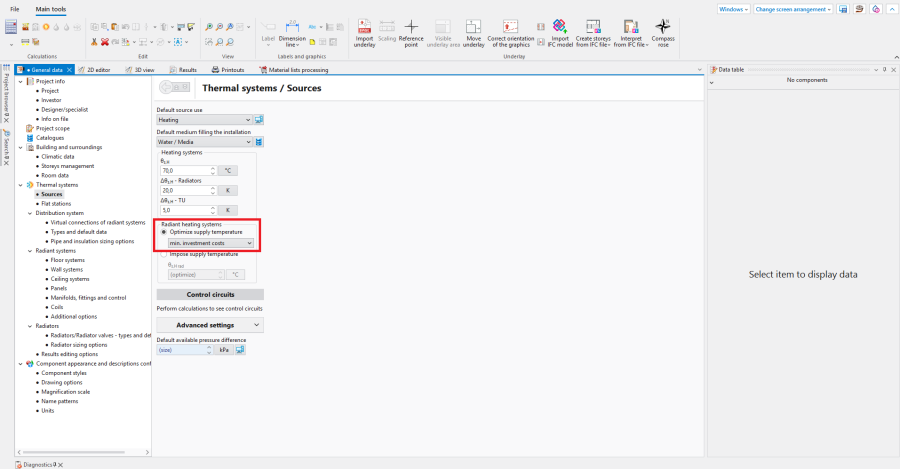

1. Optymalizacja temperatury w Dane ogólne.

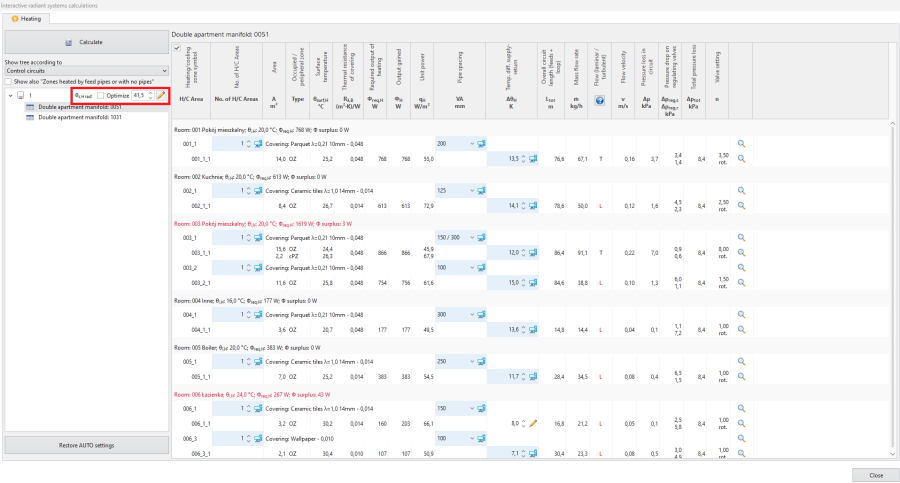

2. Optymalizacja temperatury w Interaktywne obliczenia systemów płaszczyznowych.

Przykład użycia

Kryterium optymalizacji

Użytkownik ma możliwość wyboru kryterium optymalizacji spośród wariantów:

1. Cieplnie i hydraulicznie - program stara się dobrać taką temperaturę zasilania, aby wydajność cieplna poszczególnych powierzchni grzewczych/chłodzących była jak najbardziej zbliżona do wymaganej, przy spełnieniu zakresów tolerancji przegrzania/niedogrzania oraz przy zachowaniu jak najmniejszych strat ciśnienia.
2. Min. kosztów inwestycji - program stara się dobrać taką temperaturę zasilania, aby wydajność cieplna poszczególnych powierzchni grzewczych/chłodzących była jak najbardziej zbliżona do wymaganej, przy zminimalizowaniu kosztów inwestycyjnych (co w praktyce oznacza najczęściej wyższą temperaturę zasilania).

Kryterium wyznaczania temperatury zasilania

Po uruchomieniu obliczeń program wyznacza optymalną temperaturę zasilania dla wskazanego obwodu/obwodów regulacji, z uwzględnieniem wybranego kryterium wg następujących reguł:

1. Temperatura zasilania dobierana jest z przedziału <min,max> określonego w danych źródła ciepła. Obliczenia wykonywane są bardzo szczegółowo z krokiem temperatury 0,1K. Dla każdej pośredniej wartości temperatury zasilania wykonywane są kompletne obliczenia instalacji ogrzewania płaszczyznowego, gdzie zmiennymi są: odstęp układania, liczba pętli oraz wychłodzenie czynnika w pętli. W pierwszej kolejności preferowane są odstępy układania dla których, zgodnie z ustawieniami zakładki Ustawienia zaawansowane, uzyskano moce grzewcze mieszczące się w zakresie Pasująca, a w drugiej kolejności Umiarkowanie niedopasowana. Ostatecznie w razie braku odstępów pozwalających (w całym przedziale dopuszczalnej temperatury zasilania), na uzyskanie wymaganej mocy grzewczej z proponowaną tolerancją, brane są pod uwagę pozostałe odstępy. W takim przypadku uzyskane moce grzewcze z wybranych lub wszystkich powierzchni mogą być znacząco zbyt wysokie lub za niskie.
2. W ten sposób tworzona jest tzw. "Funkcja jakości", prezentowana graficznie na Wykres optymalizacji łamaną.

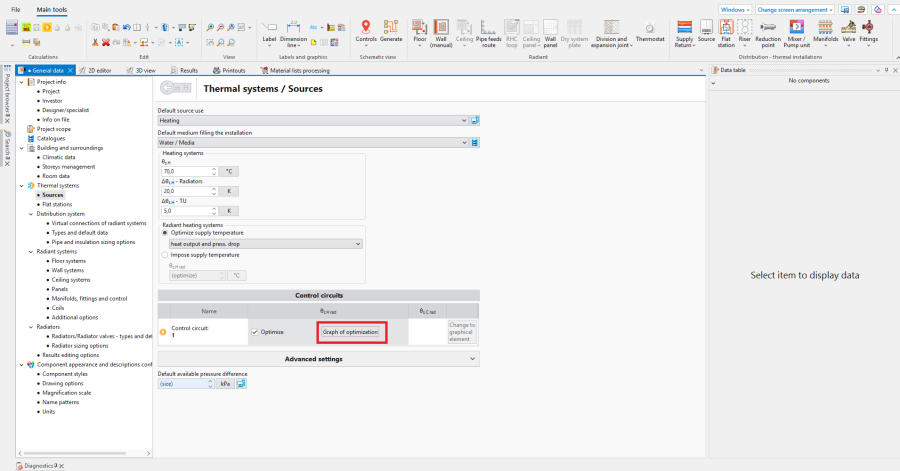

   3. Obwody regulacji.

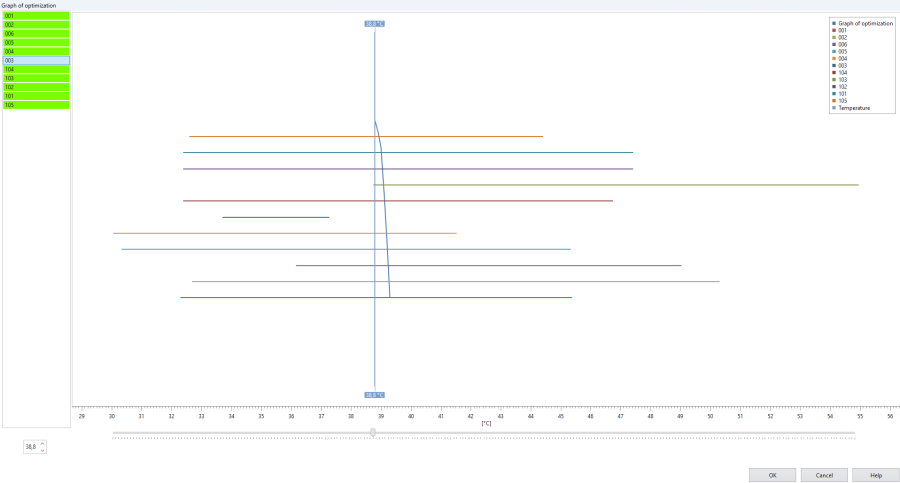

   4. Wykres optymalizacji.


3. Następnie wybierany jest punkt o najlepszej wartości funkcji jakości (najwyższy na Wykres optymalizacji). W przypadku, gdy wiele temperatur wykazuje taką samą maksymalną wartość funkcji jakości (z uwzgl. pewnej tolerancji), program wybiera najniższą z nich.
4. Przebieg funkcji jakości zależny jest też od wybranego wariantu optymalizacji temperatury zasilania:
   • Dla kryterium Cieplnie i hydraulicznie brane są pod uwagę głównie parametry wpływające na komfort użytkowania tj. możliwość uzyskania niższej temperatura podłogi, ale także teoretycznie możliwość zmiany okładziny na inną.
   • Dla kryterium Min. kosztów inwestycji oprócz parametrów wpływających na komfort użytkowania uwzględniane są również koszty inwestycyjne. Stąd preferowane są rozwiązania dające większe odstępy układania oraz np. możliwość zastosowania rozdzielacza o mniejszej ilości obwodów.
5. Jest możliwe uzyskanie identycznej wartości temperatury zasilania dla obydwu kryteriów optymalizacji, ale najczęściej wówczas program dobierze inne wartości odstępu układania. Wynika to z faktu, że funkcja jakości temperatury dla obydwu kryteriów ma inny przebieg, ale jej maksimum może być w tym samym punkcie. Jednak przy tej samej wartości dla kryterium Min. kosztów inwestycji program dobierze większą wartość odstępu układania, aby zmniejszyć sumaryczną długość rury.
6. Możliwe jest uzyskanie komunikatu błędu o braku możliwości wyznaczenia temperatury zasilania (np. w przypadku za wysokich wartości wymaganej mocy względem możliwości systemu). Wówczas program przyjmuje wartość maksymalną określoną dla danego obwodu regulacji (źrodła/mieszacza/ZPM).
