Ogrzewanie z grzejnikami konwekcyjnymi i pionami w budynku wielofunkcyjnym

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania


Produkt InstalSystem 5
Typ artykułu PRZYKŁADOWY PROJEKT
Ostatnia aktualizacja 2021-05-13


Opis projektu

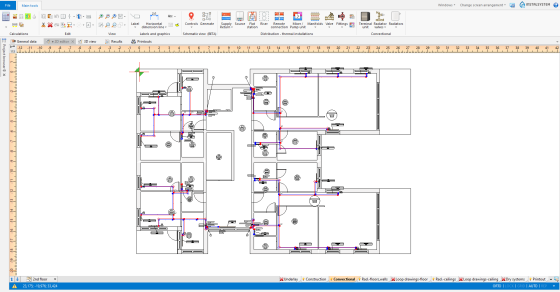

Załączony projekt prezentuje przykładowy sposób rozwiązania instalacji ogrzewania konwekcyjnego w budynku o mieszanym przeznaczeniu.

Pliki do pobrania i informacje o projekcie

Pliki projektu

Jak przeliczyć pobrany plik?

Instalacja grzejnikowa z pionami w budynku wielofunkcyjnym, isproj
Opracowano na InstalSystem 5
Rev. 26.0
Niezbędne moduły Moduł bazowy
Systemy grzewcze
Dobór grzejników
Zakres projektu Instalacje grzewcze
Użyte katalogi

Basic radiant systems
Neutral radiators
Brass and steel pipe couplings and fittings
PEX/AL/PE-RT System (pipes and fittings)
Miscellaneous fittings of any make
PEX (pipe and fittings) acc. to EN ISO 15875
Standard mixers, pump and bypass units
Standard insulation catalogue
Media
Neutral valves catalogue-typical construction

Rodzaj budynku obiekt wielofunkcyjny
podpiwniczony
5-kondygnacyjny
Konstrukcja budynku Podkład piwnica, dwg
Podkład parter, dwg
Podkład piętro, dwg
Podkład poddasze, dwg
Zakres rysunków Rzuty
Opracowany przez Logo-instalsoft-new.png

www.instalsoft.com
Zastrzeżenia prawne Możliwość kopiowania całości lub fragmentów projektu
Wyniki obliczeń Kompletny zakres wyników obliczeń, xls
Kompletny zakres dostępnych wydruków, pdf
Zestawienie materiałów, xls
Zestawienie materiałów, pdf
Rysunki wynikowe Piwnica, dwg
Parter, dwg
Piętro, dwg
Rozwinięcie, dwg
Piwnica, pdf
Parter, pdf
Piętro, pdf
Rozwinięcie, pdf
