Kopiowanie z punktem bazowym, obrót, odbicie lustrzane
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJA I NARZĘDZIE |
| Ostatnia aktualizacja | 2024-08-14 |
Opis
- Funkcja Kopiuj z punktem bazowym pozwala na indywidualne lub grupowe kopiowanie konstrukcji i elementów instalacji z wcześniej wskazanym punktem bazowym.
- Funkcja Odbicie lustrzane, dostepna w trakcie kopiowania, jest przydatna przy projektowaniu symetrycznych budynków i instalacji.
- Funkcja Obrót, dostępna w trakcie kopiowania, umożliwia korygowanie orientacji elementów zgodnie z potrzebami projektu.
Lokalizacja w programie

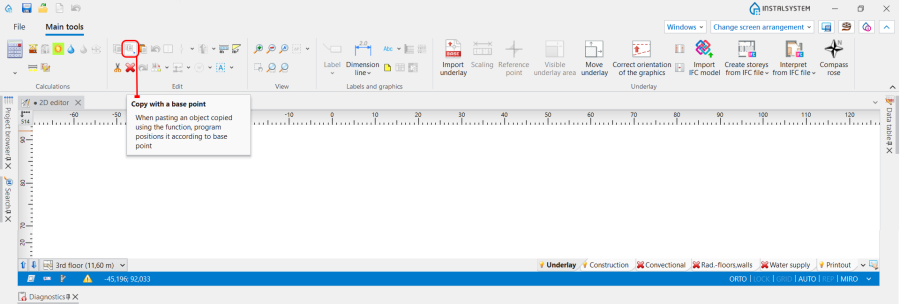

Przycisk Kopiuj z punktem bazowym jest dostępny w oknie Edytor 2D na pasku Narzędzia główne w sekcji Edycja.

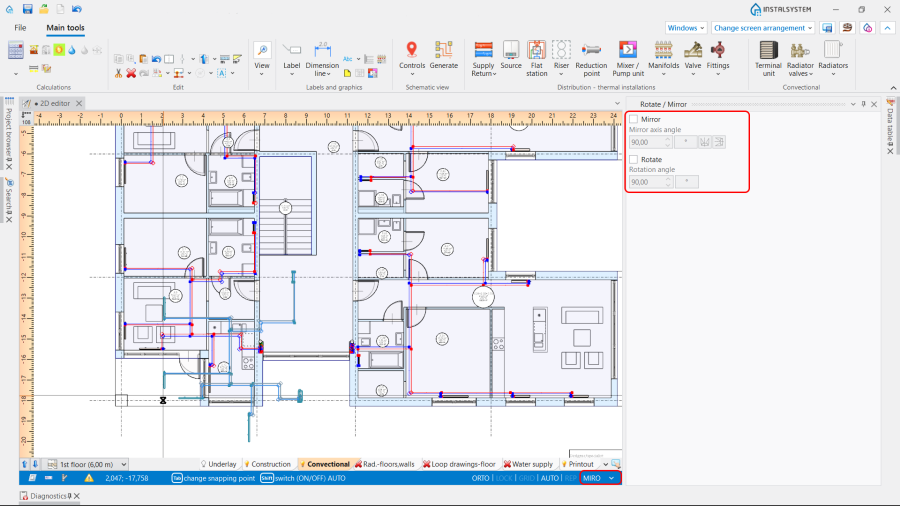

Funkcje Odbicie lustrzane oraz Obrót mogą zostać użyte po wcześniejszym użyciu funkcji Wklej. Okno Obrót / Odbicie lustrzane pojawia się po prawej stronie ekranu, umożliwiając użycie tych funkcji, a także określenie wartości takich jak Kąt osi lustra, Kierunek obrotu (pionowo lub poziomo) oraz Kąt obrotu. Okno to może być dowolnie przesuwane i umieszczane w dowolnej lokalizacji przestrzeni roboczej.
Uwaga: Jeżeli funkcje te nie są potrzebne w trakcie pracy nad projektem, można je wyłączyć na dole ekranu roboczego, funkcją MIRO.
Filmy powiązane z tematyką artykułu
Przykład użycia
Kopiowanie na kolejną kondygnację
Używając funkcji Kopiuj z punktem bazowym, konstrukcje oraz instalacje mogą być kopiowane na inne kondygnacje.
Kopiowanie między dwoma projektami
Funkcja Kopiuj z punktem bazowym umożliwia kopiowanie konstrukcji oraz instalacji między dwoma projektami.
Uwaga: W tym przypadku 2 edytory muszą być otwarte jednocześnie na tym samym zakresie. Skopiowany fragment jest dostosowywany do szablonu projektu, do którego jest kopiowany. Zaleca się dostosowanie szablonu przed kopiowaniem.
Inteligentne łączenie skopiowanej instalacji
Podczas wklejania instalacji zawierającej niepołączone zakończenia działek, funkcja AUTO pozwoli na automatyczne połączenie tych działek.
