Jak wyeliminować: "Nieprawidłowy obrys budynku"

Z HelpSystem
Skocz do: nawigacja, szukaj


Produkt InstalSystem 5
Typ artykułu TYPOWY PROBLEM
Ostatnia aktualizacja 2021-04-29


Opis problemu

Problemy związane z elementem Obrys budynku diagnozowane przez program za pośrednictwem komunikatu:

Nieprawidłowy obrys budynku.

Powyższy komunikat informuje, że:

  • Obrys budynku i Pomieszczenie stykają się ze sobą konturami,
  • Obrys budynku i Pomieszczenie nachodzą na siebie konturami,
  • Elementy Pomieszczenie stykają się ze sobą konturami,
  • Elementy Pomieszczenie nachodzą na siebie konturami,
  • Elementy Obrys budynku są umieszczone jeden w drugim.,
  • Elementy Obrys budynku nachodzą na siebie konturami.

Sposób rozwiązania

  • Zmiana kształtu lub umiejscowienia elementów kryterium podziału elementów: Obrys budynku i\lub Pomieszczenie, aby wyeliminować sytuacje przedstawione na zrzutach ekranu zaprezentowanych poniżej.

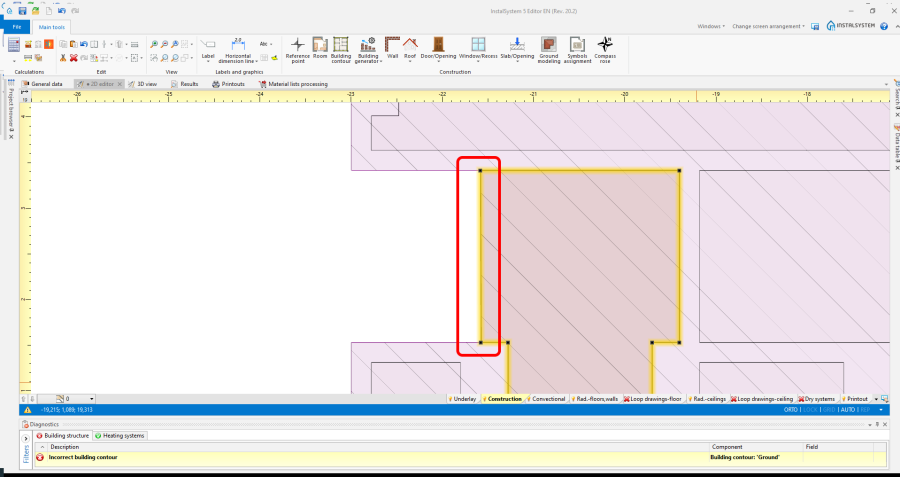

1. Obrys budynku i Pomieszczenie stykają się ze sobą konturami

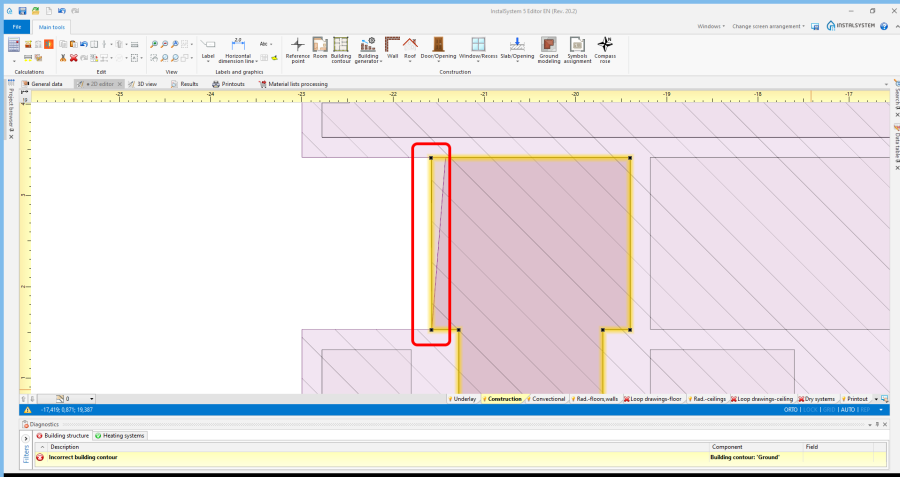

2. Obrys budynku i Pomieszczenie nachodzą na siebie konturami

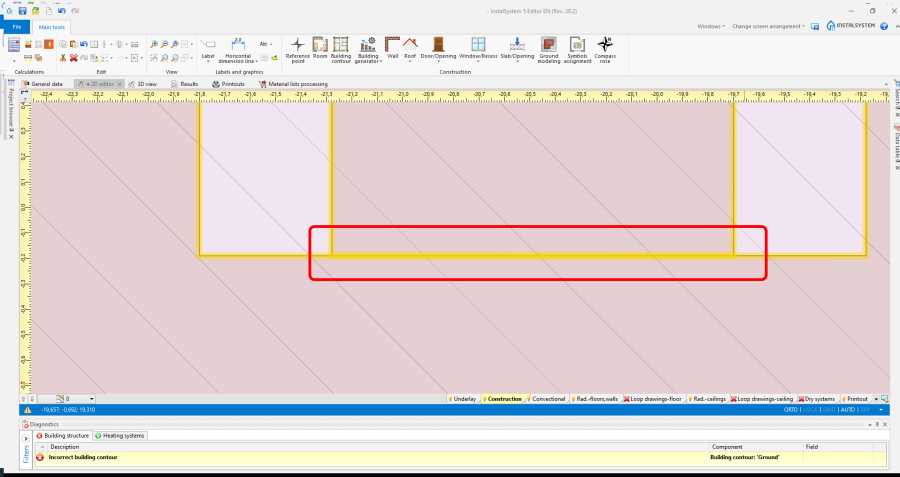

3. Elementy Pomieszczenie stykają się ze sobą konturami

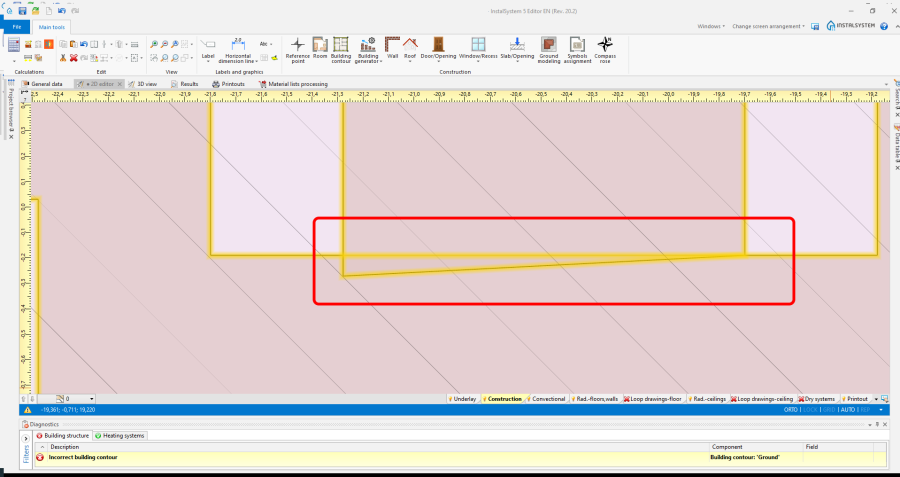

4. Elementy Pomieszczenie nachodzą na siebie konturami

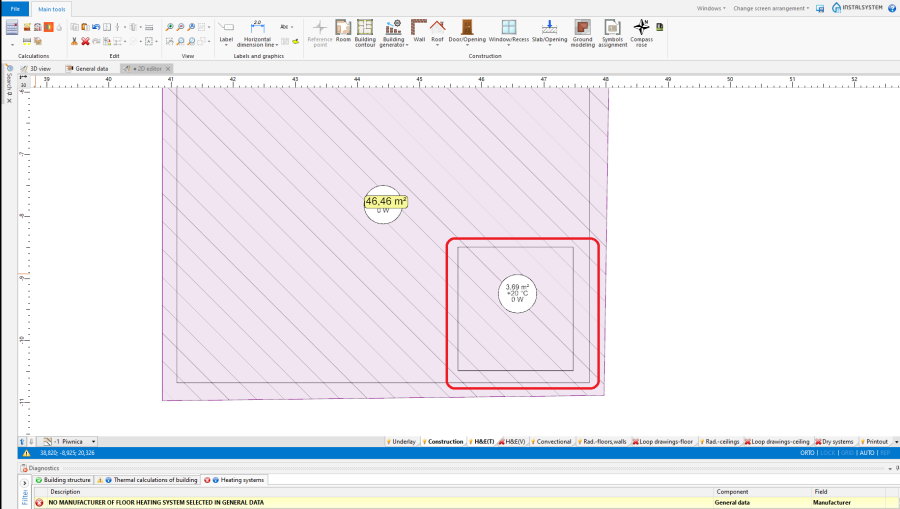

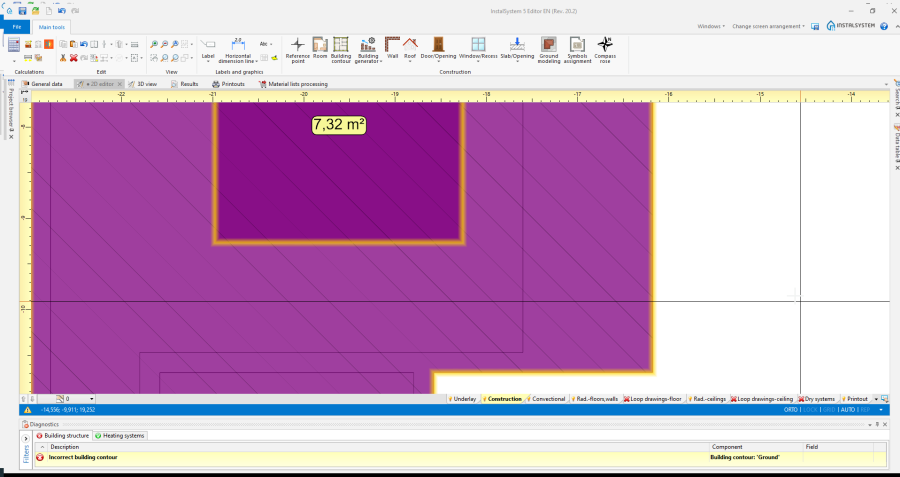

5. Elementy Obrys budynku są umieszczone jeden w drugim

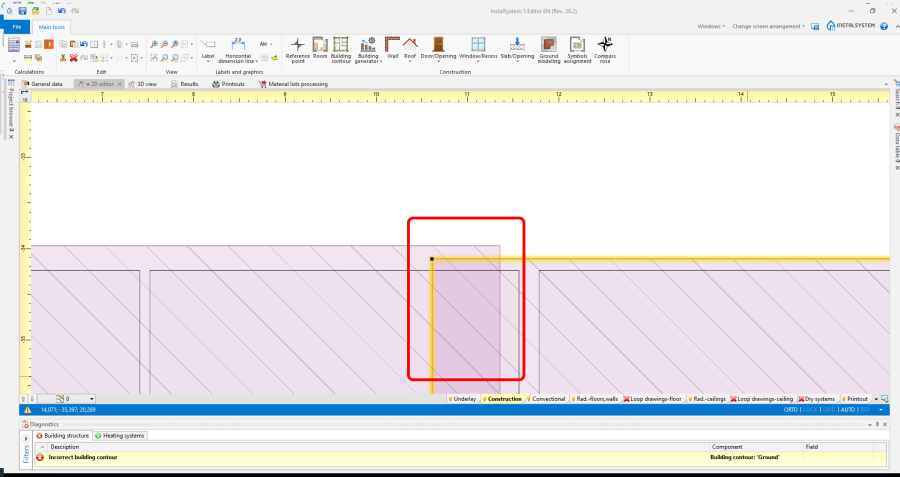

6. Elementy Obrys budynku nachodzą na siebie konturami
