Jak wyeliminować: "Działka jest częścią połączenia odbiornika"

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania


Produkt InstalSystem 5
Typ artykułu PORADA I WSKAZÓWKA
Ostatnia aktualizacja 2021-04-29


Opis problemu

Problemy związane z rozprowadzeniem instalacji grzejnikowej diagnozowane przez program za pośrednictwem komunikatu:

Działka jest częścią połączenia odbiornika - nie może zawierać elementów wstawionych


Powyższy komunikat informuje, że umieszczono na działce podejścia do grzejnika armaturę, a grzejnik ma włączoną opcję Podłączony z listwy przypodłogowej.

Opcja Podłączony z listwy przypodłogowej jest zarezerwowana dla podłączeń odbiornikowych, które łączą grzejnik z instalacją rozprowadzającą nie za pomocą odcinka rury, lecz:

  • trójnikami lub kolanami niklowanymi (lub innymi ze stali cienkościennej),
  • specjalnymi kształtkami (np.: trójnikami zespolonymi dla instalacji podlistwowych).

Sposób rozwiązania

  • Usunięcie elementów armatury z działek wskazanych przez komunikat diagnostyki i wybranie System podł. odbiornika, które jest dedykowane opcji Podłączony z listwy przypodłogowej. Jeśli takiego dedykowanego System podł. odbiornika nie ma w zastosowanym systemie rurowym, należy odznaczyć opcję Podłączony z listwy przypodłogowej.

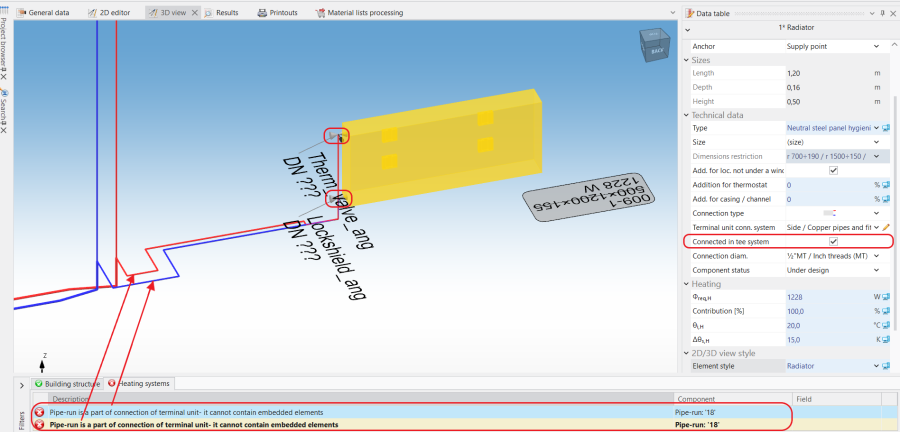

1. Opcja Podłączony z listwy przypodłogowej.
