Produkt InstalSystem 5
Typ artykułu TYPOWY PROBLEM
Ostatnia aktualizacja IS 5.0 Beta 31


Opis problemu

Problemy związane z automatycznym podziałem elementu: Strefa pow. grzewczych/chłodzących na elementy Pow. grzewczo-chłodząca są diagnozowane przez program za pośrednictwem komunikatu:

Brak możliwości automatycznego podziału Strefy PG/Ch na PG/Ch.

Powyższy komunikat informuje, że program nie potrafił automatycznie podzielić elementu: Strefa pow. grzewczych/chłodzących ponieważ:

  • Strefa pow. grzewczych/chłodzących jest zbyt wąska,
  • wynikowa ilość elementów: Pow. grzewczo-chłodząca po podziale jest zbyt duża,
  • linia podziału na elementy Pow. grzewczo-chłodząca przebiega przez element Strefa brzegowa (SB) równolegle do niej,
  • Trasa Przyłączy jest prowadzona nieprawidłowo.

Sposób rozwiązania

  • Zmiana kryterium podziału elementów: Strefa pow. grzewczych/chłodzących.

  • Zmiana szerokości i/lub zmiana kierunku podziału tak, aby nie był równoległy do elementu Strefa brzegowa (SB).

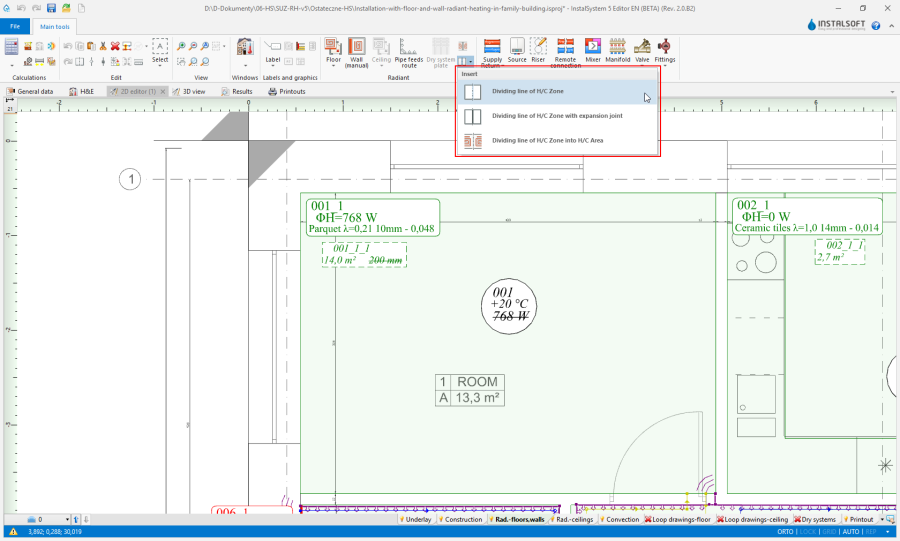

  • Ręczny podział elementu Strefa pow. grzewczych/chłodzących za pomocą dostępnych w programie narzędzi.
    1. Podziel strefę ...

  • Zmiana prowadzenia elementu Trasa Przyłączy.
