Jak uwzględnić inne źródło ciepła spoza projektowanej instalacji

Produkt	InstalSystem 5
Typ artykułu	PORADA I WSKAZÓWKA
Ostatnia aktualizacja	2025-02-03

Opis problemu

Często przy projektowaniu instalacji grzewczych konieczne jest uwzględnienie mocy innego źródła ciepła, które nie jest podłączone do projektowanej instalacji. Może to być elektryczny grzejnik w łazience, kominek, piec itp. Niniejszy artykuł szczegółowo opisuje, jak uwzględnić element Inny grzejnik w projekcie.

Sposób rozwiązania

Ikona elementu Inny grzejnik znajduje się w sekcji Konwekcyjne na pasku Narzędzia główne, przy włączonym zakresie edycji Konwekcyjne.

1. Inny grzejnik.

W celu prawidłowego uwzględnienia elementu Inny grzejnik, należy wykonać następujące kroki:

• Na zakresie Konstrukcja:
  • Wybrać Pomieszczenie, w którym Inny grzejnik powinien być umieszczony;
  • W oknie Tabela danych znaleźć daną Φ_wym,H (Moc wymagana ogrzewania) i określić Udział [%] lub Φ_wym,H dla źródeł ciepła opisanych jako Inne. Określenie jednej z wartości spowoduje automatyczne wyznaczenie pozostałych.
    Uwaga! Wpisana wartość jest automatycznie uwzględniana w procentowym pokryciu zapotrzebowania na ciepło pomieszczenia poprzez zsumowanie mocy wszystkich dostępnych źródeł ciepła w pomieszczeniu (np. Płaszczyznowe - podłogowe, Grzejniki i Inne).



• Na zakresie Konwekcyjne:
  • Wstawić element Inny grzejnik w odpowiednim Pomieszczeniu. Jeśli element jest umieszczony poza pomieszczeniem, program zasygnalizuje to odpowiednim komunikatem diagnostyki;
  • W oknie Tabela danych elementu Inny grzejnik wpisać:
    • Odległość od podłogi (z danych kondygn.),
    • Wymiary,
    • Φ_wym,H lub Udział [%] jeżeli w pomieszczeniu znajduje się kilka elementów tego typu.
      Uwaga! Program pobiera wartość Φ_wym,H z danych Pomieszczenia, a wartość Udział [%] wynosi 100% dla jednego grzejnika. W przypadku wielu grzejników wartości te są dzielone równo między nimi po wykonaniu obliczeń, jeśli nie określono inaczej ręcznie;
    • Jeśli Inny grzejnik nie powinien być brany pod uwagę przy pokryciu zapotrzebowania na ciepło Pomieszczenia, należy włączyć checkbox Pomiń w bilansie cieplnym.

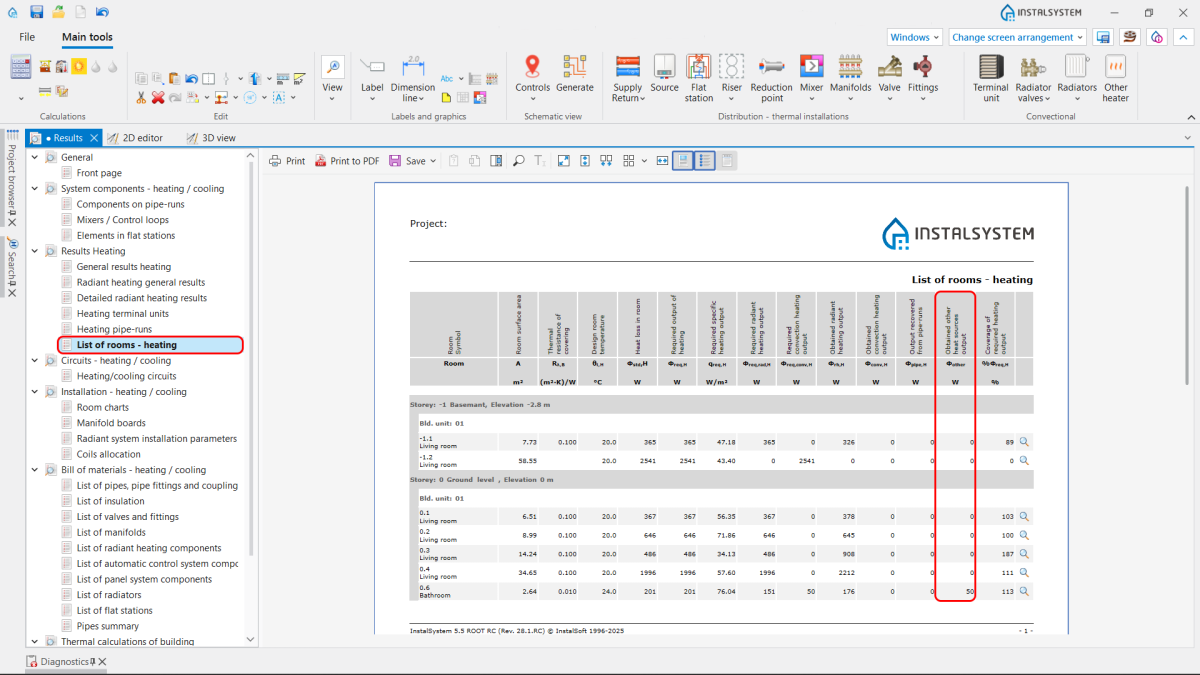

• Φ_inne (Moc uzyskania z innych źródeł ciepła) jest uwzględniona w obliczeniach Φ_H (Moc uzyskana ogrzewania) dla Pomieszczenia i jest pokazywana w oknie Wyniki, w tabeli Lista pomieszczeń - ogrzewanie.



  2. Moc uzyskania z innych źródeł ciepła.

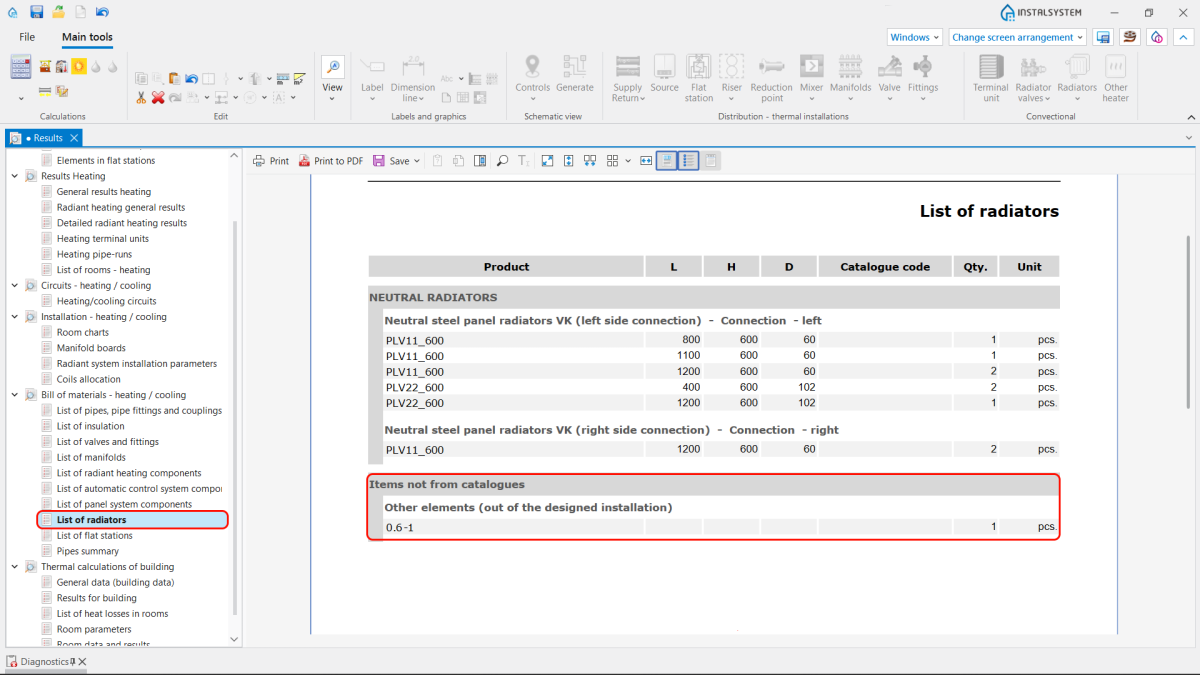

• Element Inny grzejnik jest wykazywany w oknie Wyniki, w tabeli Zestawienie grzejników.



  3. Zestawienie grzejników.
