Jak utworzyć podejścia kanalizacyjne w suficie podwieszanym poniżej

Produkt	InstalSystem 5
Typ artykułu	PORADA I WSKAZÓWKA
Ostatnia aktualizacja	2024-05-28

Opis problemu

W projektowaniu instalacji kanalizacyjnych zdarzają się sytuacje wymagające prowadzenia przyłączy do urządzeń sanitarnych w suficie podwieszanym kondygnacji poniżej.

Sposób rozwiązania

• Otworzyć okno Dane ogólne, a następnie wybrać Zarządzanie kondygnacjami. Dla kondygnacji, na której znajdują się urządzenia sanitarne, w oknie Tabela danych należy wskazać:
  • Sposób prowadzenia podejść - w kierunku podłogi, jeżeli jest to możliwe dla wszystkich urządzeń sanitarnych w projekcie.

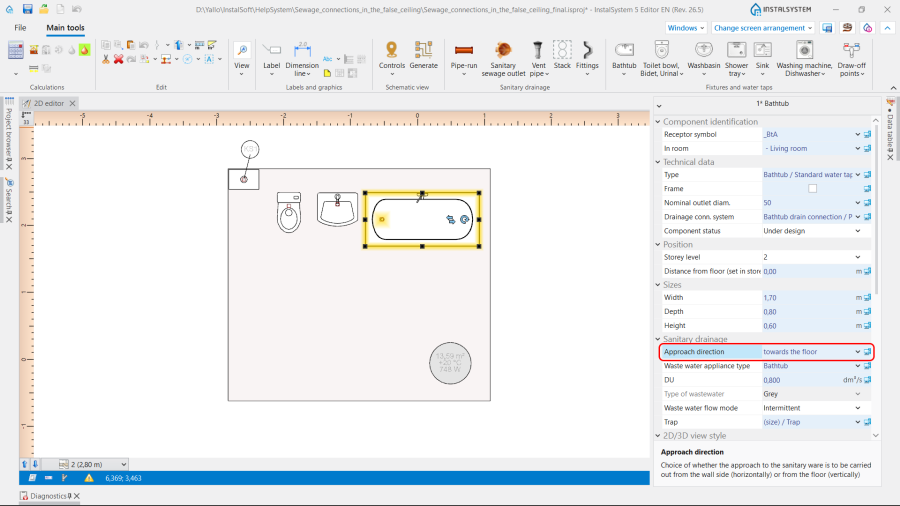

    Jeżeli taki układ połączeń jest wymagany tylko dla jednego lub grupy urządzeń, należy określić ten sposób podłączenia w danych dla poszczególnych urządzeń w punkcie Kierunek podejścia:



    1. Kierunek podejścia.


  • Wartość Odległość od podłogi punktu włączenia do pionu (powinna być ujemna), biorąc pod uwagę wartości Grubość dolnego stropu (d_str,d) i Grubość sufitu podwieszanego na kondygnacji poniżej.
• Wykonać podłączenie urządzeń sanitarnych do instalacji ręcznie lub za pomocą funkcji Automatycznie podłącz odbiorniki. Sprawdzić poprawność połączeń za pomocą funkcji Sprawdź połączenia.
  W razie potrzeby skopiować fragmenty instalacji na inne kondygnacje.
• Uruchomić obliczenia.
