Edytor konstrukcji płaszczyzny grzewczo-chłodzącej

Produkt	InstalSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	2019-10-03

Opis

Artykuł opisuje możliwości edycji danych konstrukcyjnych, cieplnych i eksploatacyjnych płaszczyzn (podłóg/ścian/sufitów) grzewczo-chłodzących oraz przegród budowlanych, na których są one umiejscowione.

Lokalizacja w programie

Edytor konstrukcji płaszczyzny grzewczo-chłodzącej jest dostępny z poziomu okna: Tabela danych po zaznaczeniu elementu: Strefa powierzchni grzewczych/chłodzących i rozwinięciu pola Konstrukcja podłogi grzejnej \ Konstrukcja ściany grzewczo-chłodzącej \ Konstrukcja sufitu grzewczo-chłodzącego.

1. Edytor konstrukcji płaszczyzny grzewczo-chłodzącej

Przykłady użycia

Prezentacja danych w edytorze konstrukcji płaszczyzn grzewczo-chłodzących

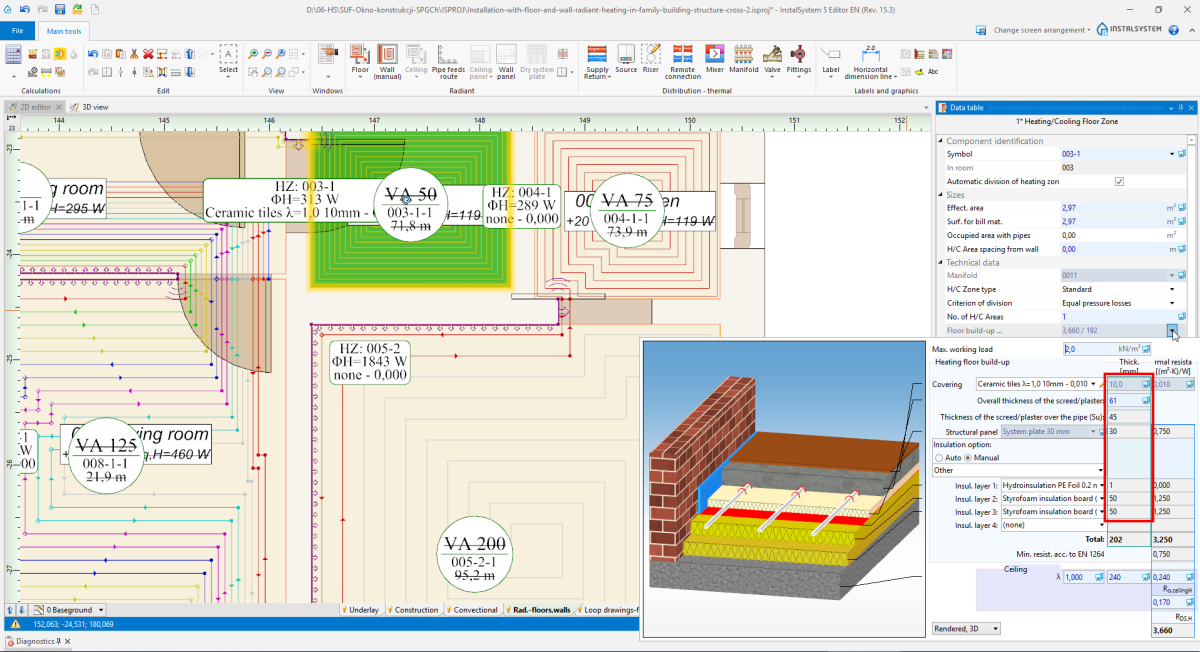

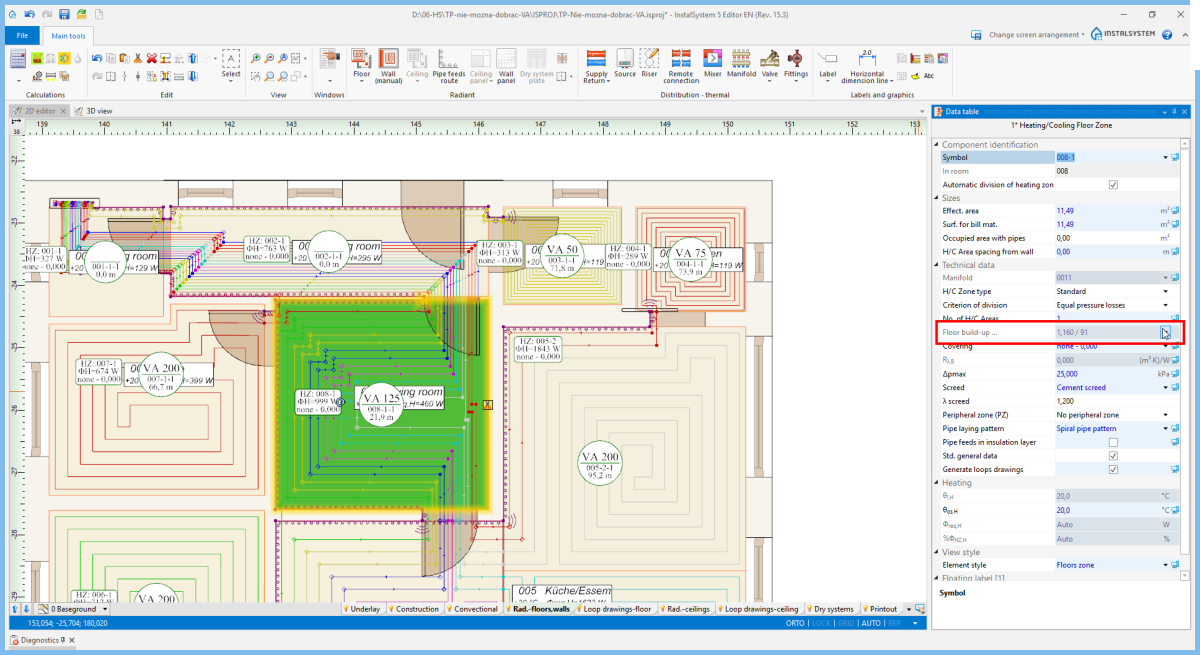

1. Pole Konstrukcja podłogi grzejnej \ Konstrukcja ściany grzewczo-chłodzącej \ Konstrukcja sufitu grzewczo-chłodzącego prezentuje sumaryczną grubość płaszczyzny grzewczo-chłodzącej oraz sumaryczny opór cieplny.

2. Po otwarciu edytora użytkownik uzyskuje dostęp do szczegółowych danych, na podstawie których są wyznaczane wartości sumaryczne:
   • Grubości poszczególnych warstw płaszczyzny grzewczo-chłodzącej.



     3. Grubość warstwy


   • Oporu cieplnego poszczególnych warstw płaszczyzny grzewczo-chłodzącej wraz z oporem cieplnym przegrody budowlanej.



     4. Opór cieplny warstwy

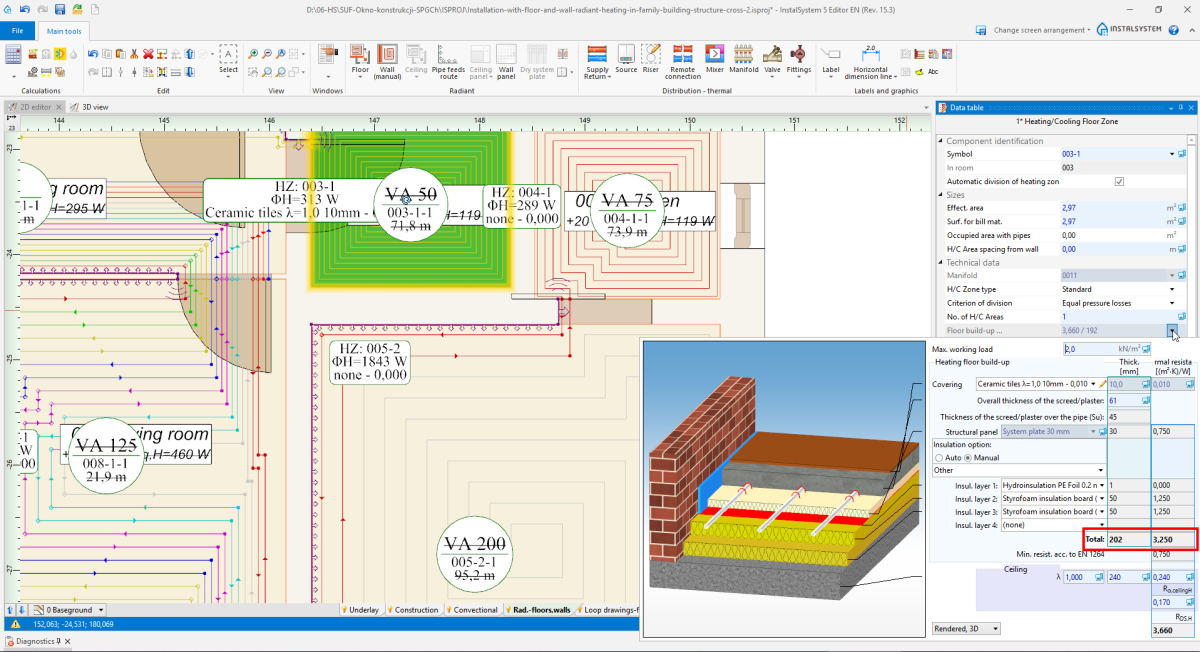

     5. Sumaryczna grubość konstrukcji i Opór cieplny warstw



Po modyfikacji danych w oknie edytora konieczne jest przeliczenie projektu dla uzyskania zaktualizowanych wartości.

Edycja konstrukcji płaszczyzn grzewczo-chłodzących

Okładzina wierzchnia

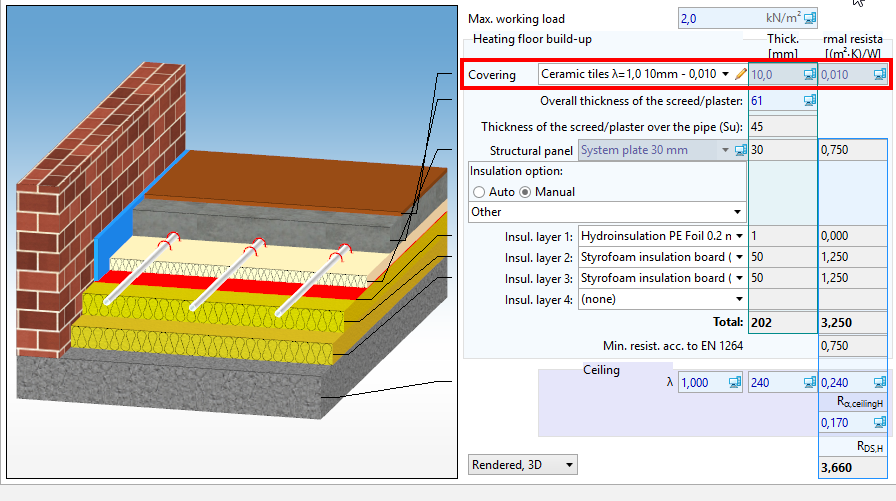

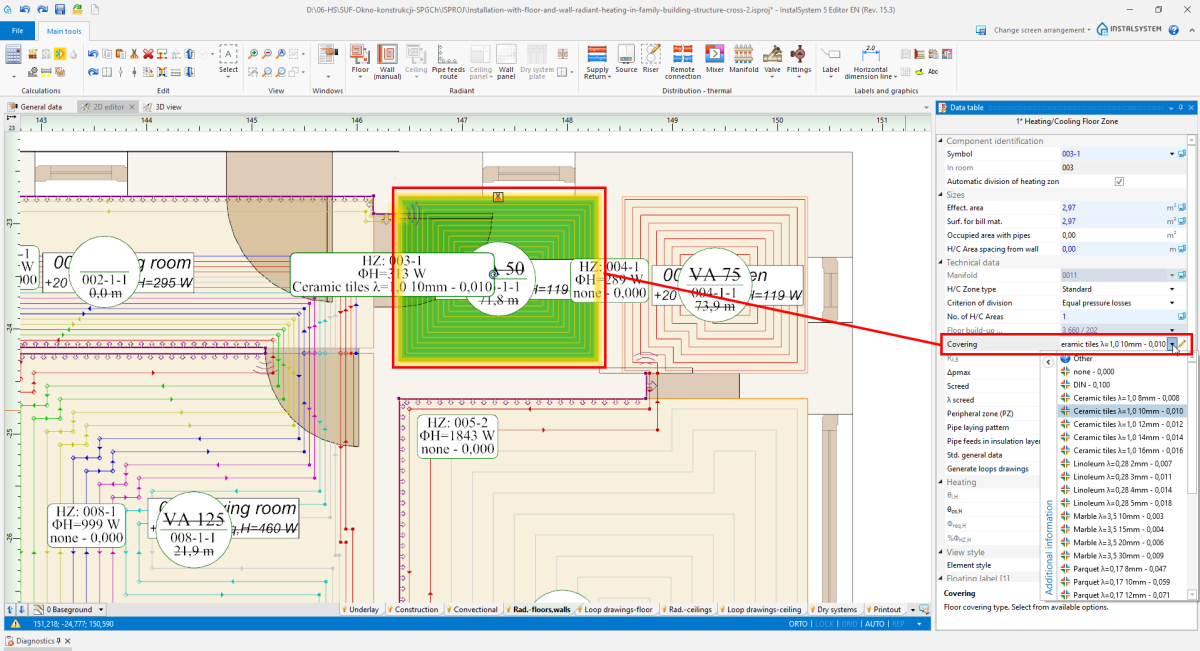

6. Okładzina wierzchnia

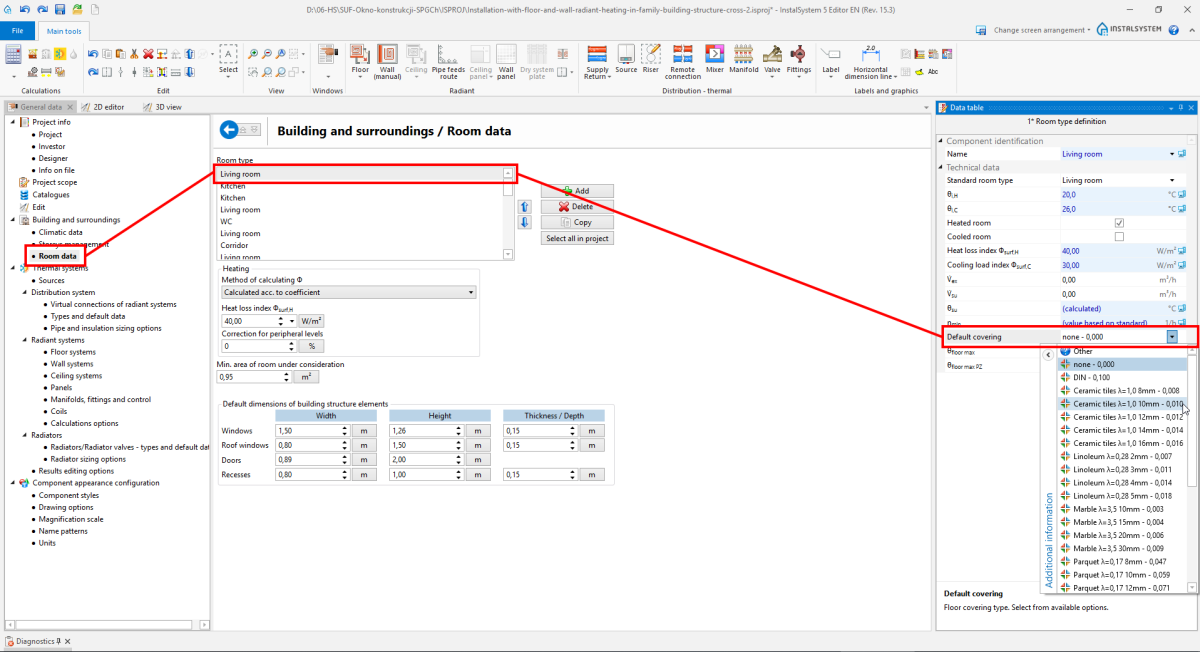

1. Domyślna okładzina jest pobierana z Dane ogólne dla elementów Typ pomieszczenia.



   7. Domyślna okładzina


2. Okładzina wierzchnia może być zmieniona dla każdego elementu Strefa powierzchni grzewczych/chłodzących.



   8. Okładzina wierzchnia




Całkowita grubość wylewki / tynku

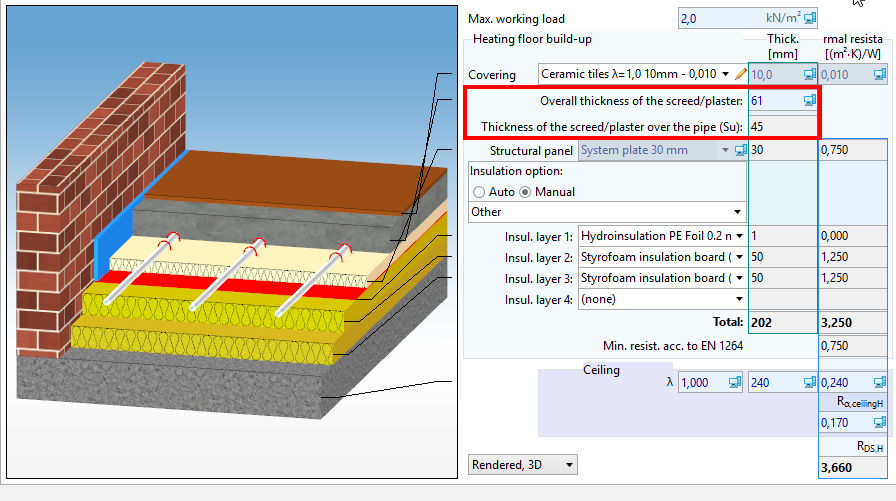

9. Całkowita grubość wylewki / tynku

Całkowita grubość wylewki / tynku w przypadku ustawienia Auto może się zmieniać adekwatnie do wartości Maksymalne obciążenie użytkowe (), w granicach dopuszczonych przez producenta. Użytkownik może zmienić grubość, również w zakresie dopuszczonym przez producenta systemu, z uwzględnieniem innych danych systemu.
Grubość wylewki / tynku ponad rurą Su jest zawsze przeliczana automatycznie przez program i nie można jej zmieniać ręcznie.

Płyta systemowa

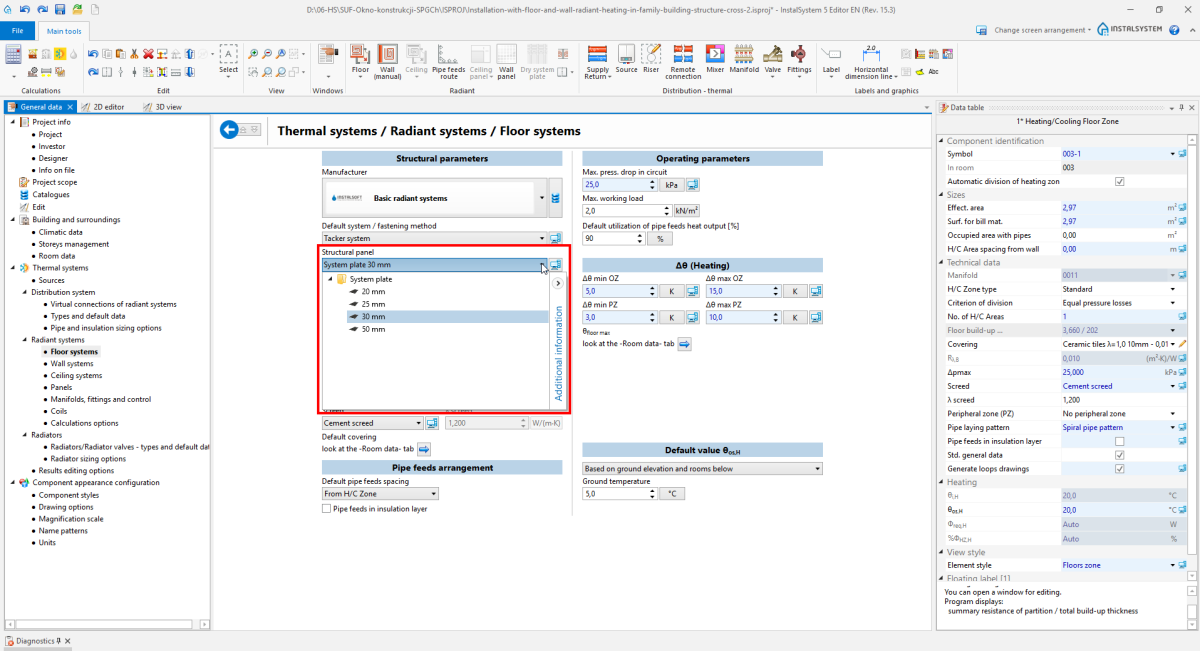

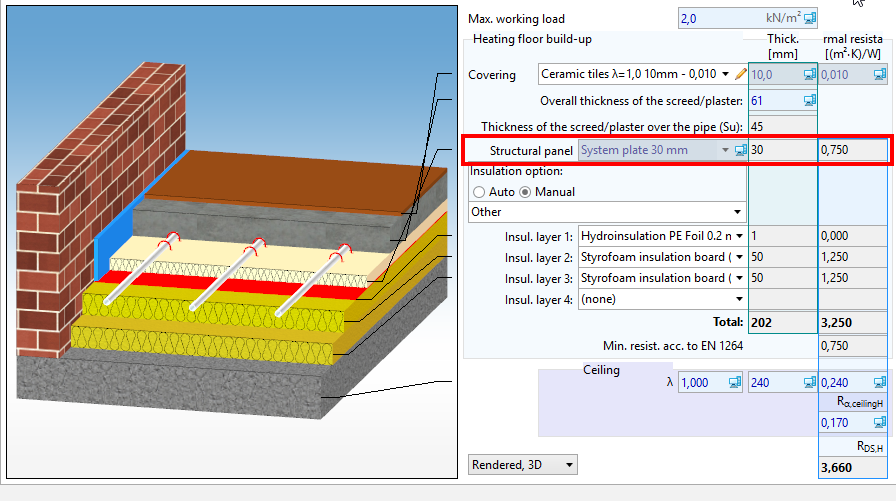

10. Płyta systemowa

Użytkownik ma możliwość zmiany płyty systemowej, jeśli:

1. Dostępna jest więcej niż jedna dla wybranego systemu mocowania.



   11. Płyta systemowa - wybór z Dane ogólne

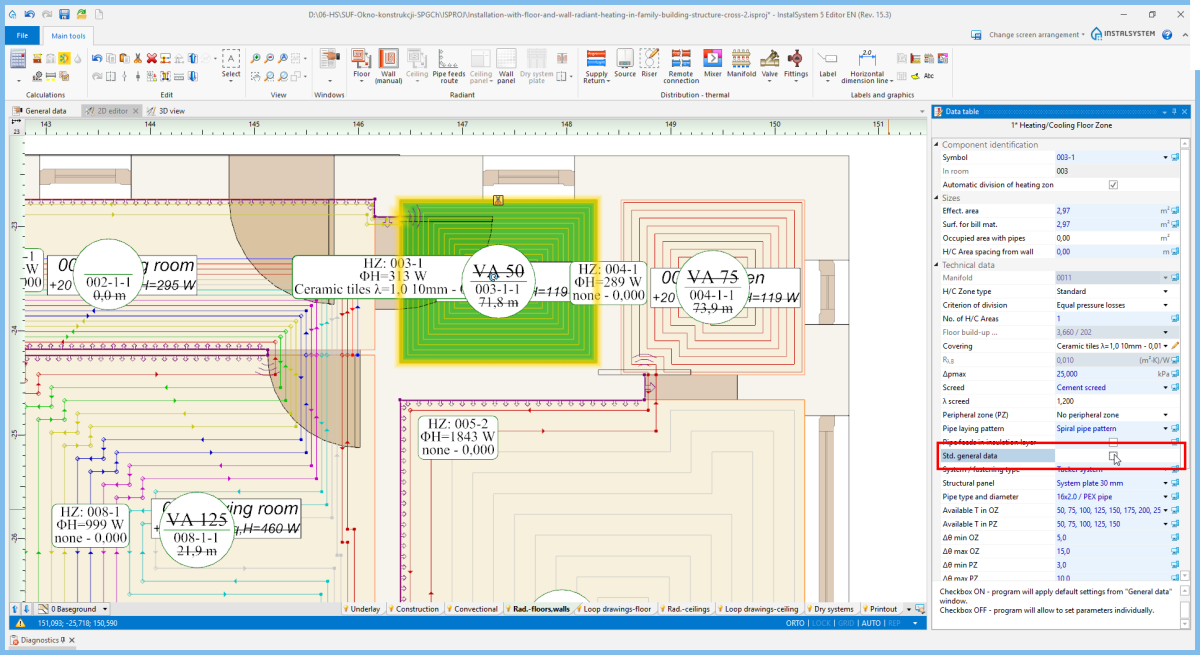

2. W oknie: Tabela danych elementu: Strefa powierzchni grzewczych/chłodzących odznaczył Std. dane ogólne - w przeciwnym razie pole to jest wyłącznie w stanie Auto, bez możliwości edycji.



   12. Płyta systemowa - wybór z Tabela danych




Wariant izolacji

13. Wariant izolacji

1. Automatyczny
   Program dobiera Wariant izolacji o minimalnym oporze wymaganym przez EN 1264 dla wybranej płyty systemowej i na podstawie wartości Temperatura po drugiej stronie.

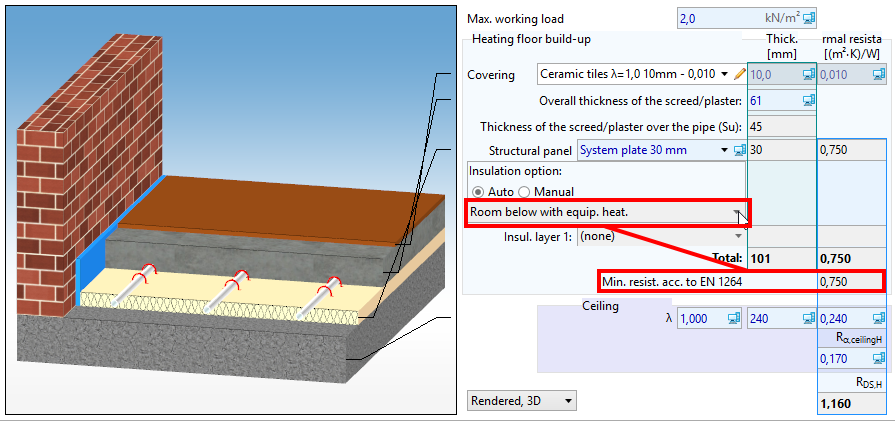

   14. Wariant izolacji - Auto



2. Ręczny

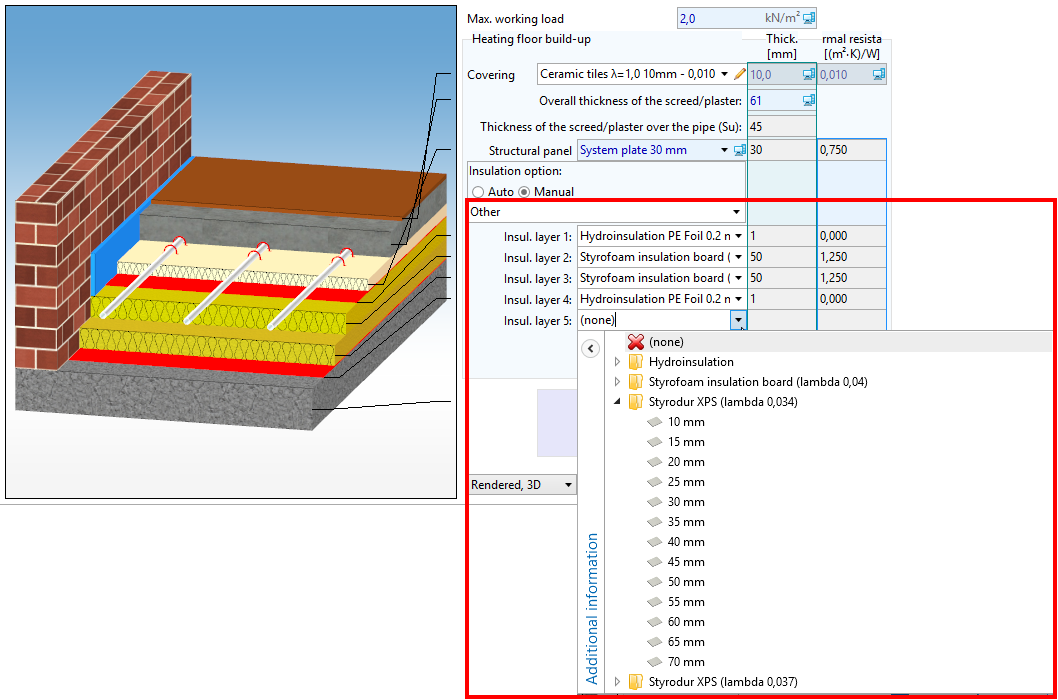

   Można wybrać gotowy Wariant izolacji z katalogu lub zdefiniować własny wybierając poszczególne warstwy izolacji (do wyboru jest maksymalnie 5 warstw).



   15. Wariant izolacji - Ręczny




Rysunek przekroju konstrukcji

Użytkownik może zmienić sposób prezentacji rysunku przekroju płaszczyzny grzewczo-chłodzącej.

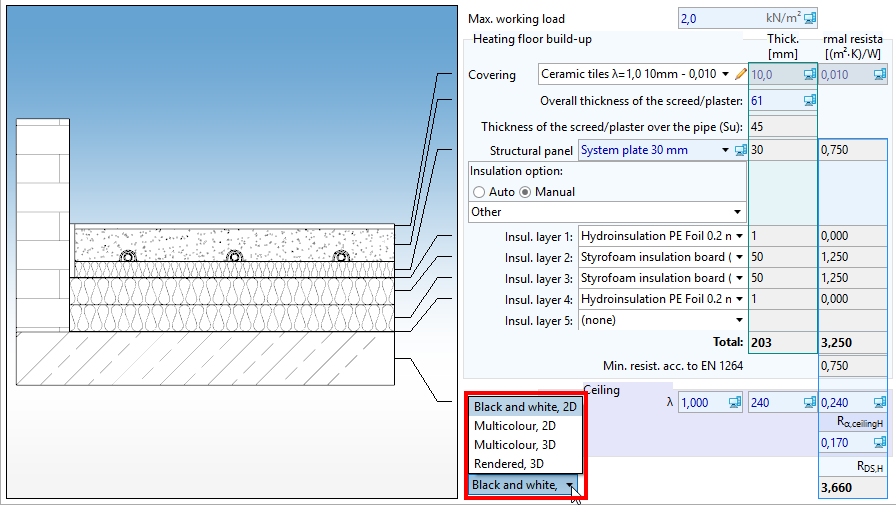

16. Rysunek przekroju konstrukcji

Edycja danych konstrukcyjno-cieplnych przegród budowlanych

17. Dane konstrukcyjno-cieplne przegród budowlanych

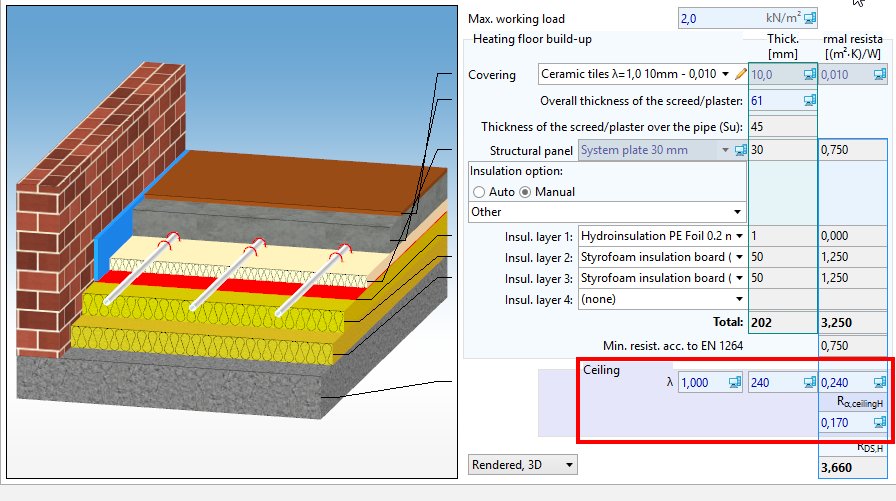

1. Program nie pobiera żadnych danych z elementów: Definicje przegród z zakresu obliczeń: Obliczenia cieplne budynku i należy je skorygować ręcznie.

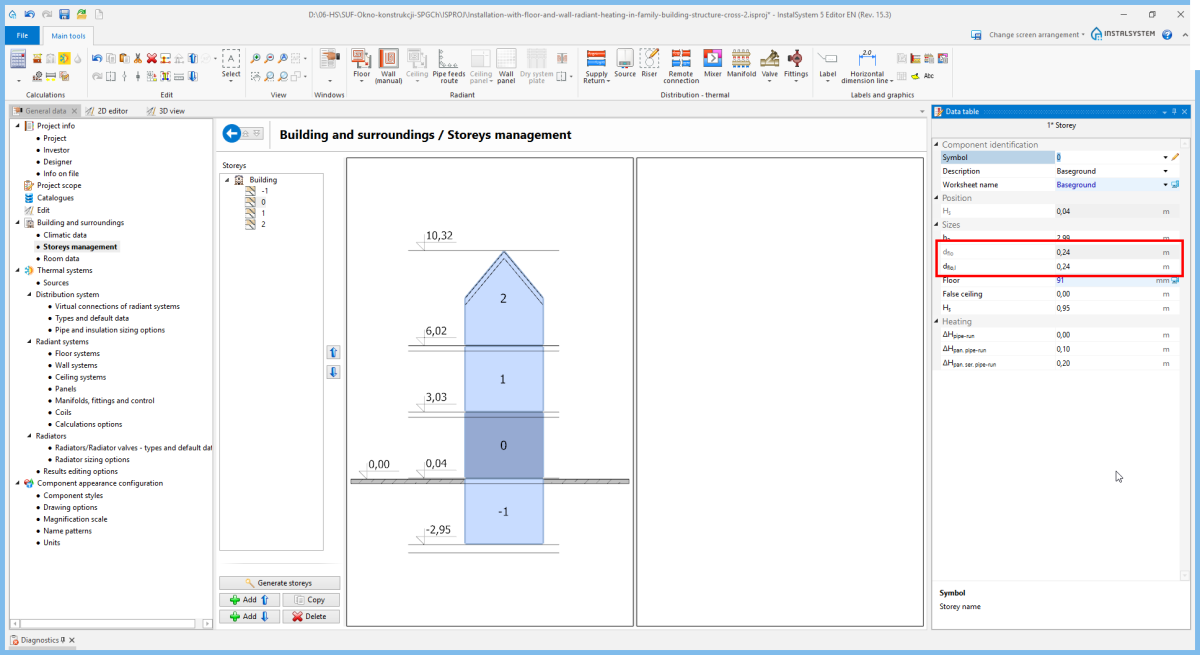

2. Z okna: Dane ogólne jest pobierana tylko wartość: Grubość dolnego stropu.



   18. Grubość dolnego stropu
