Ciepła i zimna woda użytkowa w budynku wielofunkcyjnym

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania


Produkt InstalSystem 5
Typ artykułu PRZYKŁADOWY PROJEKT
Ostatnia aktualizacja 2021-01-31


Opis projektu

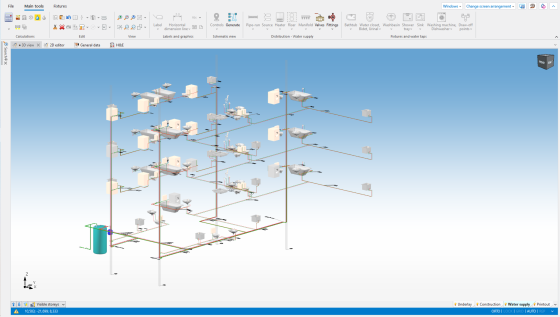

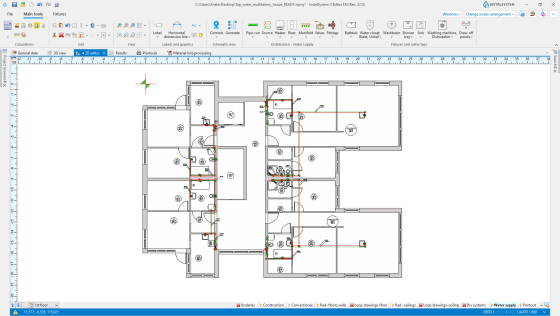

Załączony projekt prezentuje przykładowy sposób rozwiązania instalacji wodociągowej w budynku mieszkalnym wielokondygnacyjnym z cyrkulacją.

Pliki do pobrania i informacje o projekcie

Pliki projektu

Jak przeliczyć pobrany plik?

Instalacja wodociągowa w budynku wielofunkcyjnym, isproj
Opracowano na InstalSystem 5
Rev. 26.0
Niezbędne moduły Moduł bazowy
Instalacje wodociągowe
Zakres projektu Instalacje wodociągowe
Użyte katalogi

Rury stalowe średnie DIN 2440
Rury i kształtki PEX wg EN ISO 15875
Złączki i kształtki mosiężne, żeliwne i stalowe
Normowe punkty czerpalne i przybory
Armatura różna dowolnego producenta
Katalog izolacji standardowych
Katalog neutralny zaworów - konstrukcje typowe

Rodzaj budynku obiekt wielofunkcyjny
podpiwniczony
5-kondygnacyjny
Konstrukcja budynku Podkład piwnica, dwg
Podkład parter, dwg
Podkład piętro, dwg
Podkład poddasze, dwg
Zakres rysunków Rzuty
Opracowany przez Logo-instalsoft-new.png

www.instalsoft.com
Zastrzeżenia prawne Możliwość kopiowania całości lub fragmentów projektu
Wyniki obliczeń Kompletny zakres wyników obliczeń, xls
Kompletny zakres dostępnych wydruków, pdf
Zestawienie materiałów, pdf
Wyniki obliczeń dla instalacji wodociągowej, pdf
Rysunki wynikowe Piwnica, dwg
Parter, dwg
Piętro, dwg
Rozwinięcie, dwg
Piwnica, Parter, Piętro1,2,3 pdf
